Интеграция AHU с инженерной инфраструктурой — что это такое и зачем это нужно: практическое руководство для девелоперов и генподрядчиков

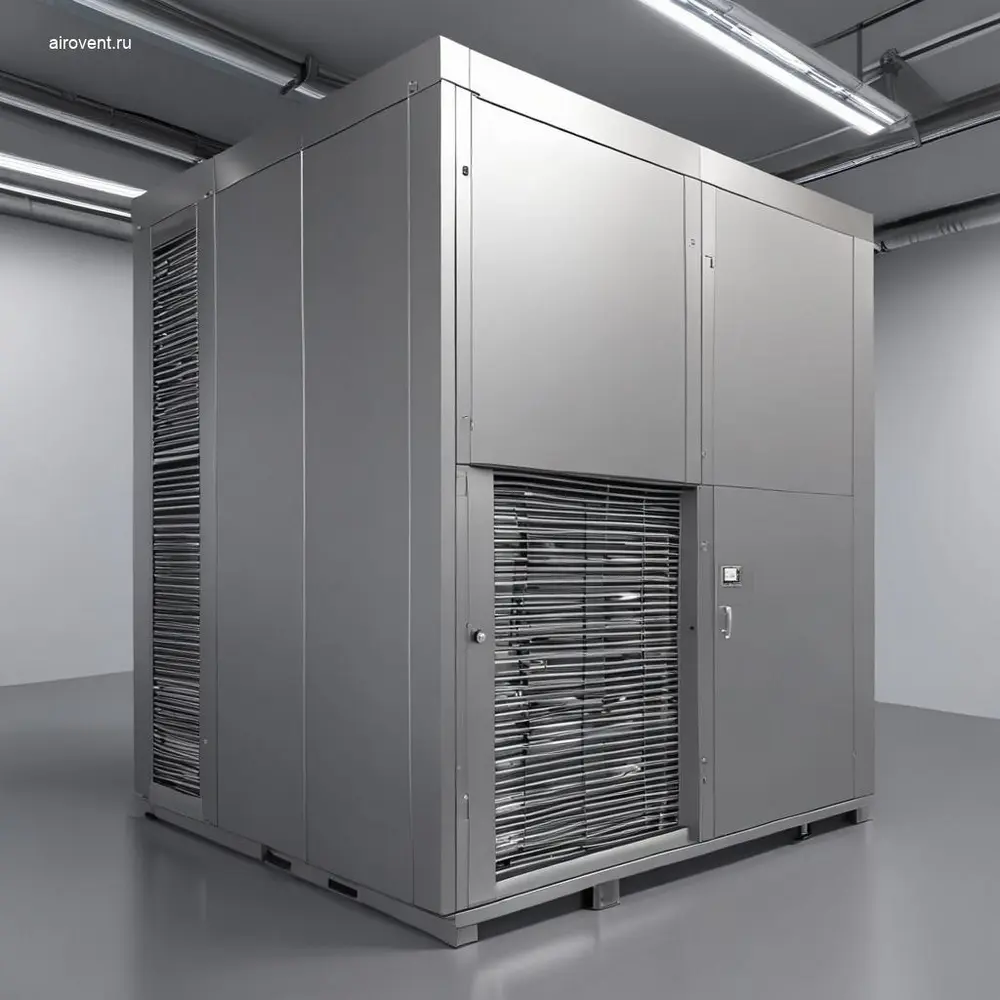

Интеграция ПВУ с инженерной инфраструктурой: ключевые компоненты и задачи

Состав системы и основные компоненты при интеграции ПВУ

Приточно-вытяжная установка (ПВУ) служит центральным звеном системы вентиляции. Для её корректной работы требуется согласованное взаимодействие с другими инженерными подсистемами. В состав интегрированной системы входят:

• Воздуховоды — магистральные и распределительные каналы для транспортировки воздушных потоков.
• Клапаны — регулирующие и отсечные устройства: заслонки, обратные и противопожарные клапаны.
• Вентиляторы — приточные и вытяжные агрегаты, обеспечивающие заданный расход воздуха.
• Датчики — контрольно-измерительные приборы: температуры, давления, концентрации CO₂, влажности, запылённости.
• Шкафы автоматики — системы управления, интегрированные с BMS.
• Теплообменники и фильтры — элементы подготовки воздуха, подключённые к системам тепло- и холодоснабжения.

Чек-лист по интеграции ПВУ с инженерными системами

• Согласование параметров ПВУ с проектными требованиями: расход воздуха (м³/ч), напор (Па), температурные режимы (°C).
• Проверка совместимости воздуховодов по материалу и сечению в соответствии со спецификацией (оцинкованная сталь, нержавеющая сталь, гибкие воздуховоды).
• Размещение клапанов согласно проекту: противопожарные — на границах противопожарных отсеков, обратные — для предотвращения перетока воздуха.
• Подключение вентиляторов к электроснабжению с учётом пусковых токов и резервирования мощности.
• Установка датчиков в контрольных точках: на входе и выходе ПВУ, в обслуживаемых помещениях, в воздуховодах для мониторинга перепада давления.
• Интеграция шкафов автоматики с системой управления зданием (BMS) для централизованного мониторинга и управления.
• Проверка герметичности соединений воздуховодов и клапанов (испытания по ГОСТ).
• Настройка алгоритмов управления: ступенчатое регулирование вентиляторов, работа клапанов по сигналам датчиков.
• Согласование подключения теплообменников с системами тепло- и холодоснабжения.
• Разработка изометрических и аксонометрических схем для визуализации трассировки воздуховодов.

Сравнение подходов к интеграции ПВУ: типовые решения

Техническая документация для интеграции ПВУ

Для успешной интеграции ПВУ необходим полный комплект проектной и исполнительной документации:

• Изометрическая проекция — трёхмерное изображение воздуховодов, клапанов и оборудования для визуализации трассировки.
• Аксонометрические чертежи — упрощённое трёхмерное представление системы в масштабе.
• Технические чертежи — детализированные схемы подключения ПВУ к воздуховодам, клапанам, вентиляторам и автоматике.
• Схемы автоматизации — принципиальные схемы управления ПВУ, включая логику работы датчиков и клапанов.
• Спецификация оборудования — перечень компонентов с техническими характеристиками (расход, давление, мощность, класс фильтрации).
• Планы размещения — расположение ПВУ, воздуховодов, клапанов и датчиков на поэтажных планах.

Типовые ошибки при интеграции ПВУ и способы их предотвращения

Ошибки на этапах проектирования и монтажа снижают эффективность системы, повышают энергопотребление или создают аварийные ситуации. Основные проблемы и их решения:

• Несоответствие расхода воздуха проектным значениям:
  • Причина: неправильный подбор вентиляторов или заужение сечения воздуховодов.
  • Решение: проведение аэродинамического расчёта сети и подбор вентиляторов с запасом по напору.
• Переток воздуха между зонами:
  • Причина: отсутствие или некорректная установка обратных клапанов.
  • Решение: установка клапанов в местах возможного перетока, проверка герметичности соединений.
• Неправильная работа системы автоматики:
  • Причина: ошибки в настройке алгоритмов управления или неверное подключение датчиков.
  • Решение: тестирование системы управления на этапе пусконаладочных работ, калибровка датчиков.
• Повышенный уровень шума и вибрации:
  • Причина: вибрация вентиляторов или неправильная трассировка воздуховодов.
  • Решение: установка виброопор и шумоглушителей, проверка надёжности креплений.
• Недостаточная фильтрация воздуха:
  • Причина: неверный выбор класса фильтров или несвоевременная их замена.
  • Решение: подбор фильтров в соответствии с требованиями проекта, организация регламентного обслуживания.

Требования к монтажу и пусконаладочным работам

Качественный монтаж и пусконаладочные работы (ПНР) обеспечивают корректную интеграцию ПВУ. Основные требования:

• Монтаж воздуховодов:
  • Соблюдение проектных уклонов и радиусов поворотов для минимизации аэродинамических потерь.
  • Использование герметичных соединений (фланцевых, ниппельных, сварных).
  • Установка опор и подвесов с учётом нагрузки и вибрации.
• Установка клапанов:
  • Проверка работоспособности приводов и герметичности закрытия.
  • Установка противопожарных клапанов строго в соответствии с проектом.
• Подключение вентиляторов:
  • Проверка направления вращения рабочего колеса.
  • Установка виброопор и гибких вставок для снижения уровня шума.
• Настройка автоматики:
  • Калибровка датчиков температуры, давления, концентрации CO₂.
  • Настройка алгоритмов управления вентиляторами и клапанами по сигналам датчиков.
  • Интеграция с BMS для централизованного мониторинга.
• Пусконаладочные работы:
  • Проведение аэродинамических испытаний для проверки расхода воздуха.
  • Тестирование работы системы в нормальном, аварийном и пожарном режимах.
  • Проверка герметичности воздуховодов и клапанов.
  • Составление акта ПНР с фиксацией фактических параметров.

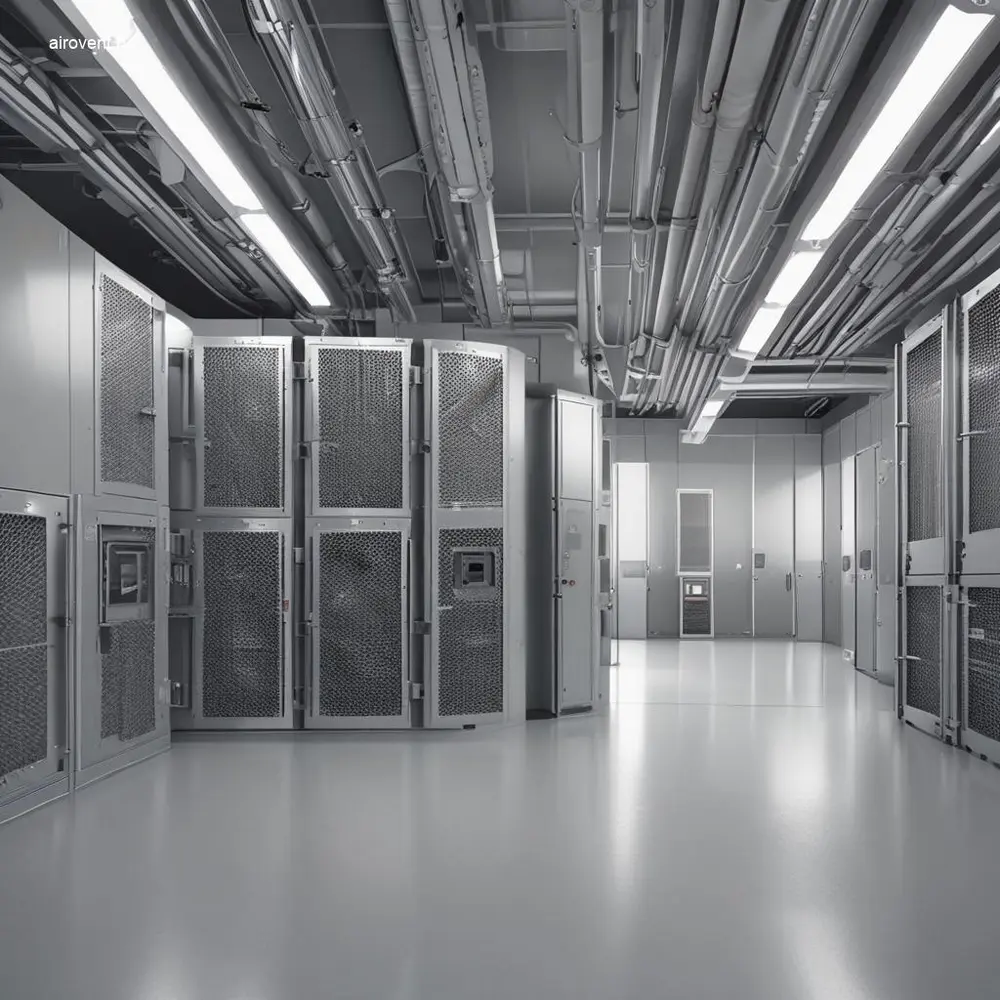

Проектирование и монтаж: как избежать ошибок при интеграции ПВУ

Основные этапы проектирования интеграции ПВУ

Интеграция ПВУ требует слаженной работы проектировщиков, генподрядчиков и служб эксплуатации. На этапе проектирования необходимо учитывать:

• Технические параметры оборудования и его совместимость с инженерными системами.
• Особенности помещения для установки ПВУ (габариты, климатические условия, доступность).
• Взаимодействие с системами электроснабжения, автоматики, противопожарной защиты и вентиляции.

Типовые ошибки проектирования связаны с неверным расчётом нагрузок, игнорированием требований к шумоизоляции и вибрации, отсутствием резервирования мощностей. Для минимизации рисков рекомендуется использовать BIM-моделирование.

Чек-лист проверки проектных решений

• Согласованность характеристик ПВУ (производительность, напор, энергопотребление) с параметрами вентиляционной сети и требованиями сводов правил.
• Наличие расчётов по шуму и вибрации, а также проектные решения по их снижению (виброопоры, шумоглушители).
• Корректная трассировка воздуховодов: отсутствие резких поворотов, минимальная длина участков с изменением сечения.
• Интеграция с системой автоматизации: совместимость протоколов, наличие резервных каналов связи, возможность удалённого мониторинга.
• Соответствие противопожарным требованиям: установка огнезадерживающих клапанов в местах прохода через противопожарные преграды.
• Доступность для обслуживания: наличие ревизионных люков, пространство для демонтажа фильтров и вентиляторов.
• Электроснабжение: выделенная группа питания с защитой от перегрузок, резервирование по первой категории надёжности.
• Гидравлическая обвязка (для водяных калориферов): расчёт потерь давления, установка балансировочных клапанов, защита от замерзания.

Ключевые требования к монтажу ПВУ и инженерных коммуникаций

Монтаж ПВУ и связанных систем выполняется строго в соответствии с проектом и инструкциями производителя. Основные риски на этом этапе:

• Нарушение герметичности воздуховодов.
• Некорректная установка огнезадерживающих клапанов.
• Ошибки при подключении электропитания и автоматики.

Особое внимание уделяется:

• Герметизации соединений воздуховодов: использование уплотнительных лент, мастик или прокладок соответствующего класса герметичности.
• Креплению воздуховодов: применение сертифицированных хомутов и подвесов с антивибрационными прокладками.
• Установке огнезадерживающих клапанов: соответствие проектным отметкам, проверка работоспособности приводов и датчиков.
• Подключению электропитания: использование кабелей с соответствующим сечением, защита от механических повреждений, маркировка цепей.
• Настройке автоматики: проверка сигналов с датчиков, корректность работы исполнительных механизмов.

Типовые ошибки при интеграции ПВУ и способы их предотвращения

Ошибки на этапах проектирования, монтажа и настройки приводят к снижению эффективности системы, повышенному энергопотреблению, авариям и преждевременному выходу оборудования из строя.

Ошибки проектирования

• Несоответствие производительности ПВУ параметрам вентиляционной сети. Приводит к перегрузке вентиляторов, повышенному уровню шума и вибрации. Решение: проведение аэродинамического расчёта с учётом сопротивлений сети.
• Отсутствие резервирования. При выходе ПВУ из строя система перестаёт функционировать. Решение: установка резервных вентиляторов или модулей.
• Неправильный выбор места установки ПВУ. Монтаж в помещениях с повышенной влажностью или температурой ведёт к коррозии и сокращению срока службы. Решение: соблюдение условий эксплуатации, указанных производителем, установка в технических помещениях с контролируемым микроклиматом.

Ошибки монтажа

• Нарушение герметичности воздуховодов. Приводит к потерям воздуха и снижению эффективности системы. Решение: использование качественных уплотнителей, проверка герметичности после монтажа.
• Некорректная установка огнезадерживающих клапанов. Может нарушить работу системы противодымной защиты. Решение: соблюдение проектных отметок, проверка срабатывания клапанов.
• Ошибки при подключении электропитания. Могут вызвать короткое замыкание или выход из строя оборудования. Решение: использование кабелей с правильным сечением, проверка фазировки и заземления.

Ошибки настройки и эксплуатации

• Некорректные настройки системы автоматики. Приводят к неэффективной работе и перерасходу энергии. Решение: калибровка датчиков, настройка алгоритмов управления в соответствии с проектом.
• Отсутствие регламентного обслуживания. Приводит к засорению фильтров, снижению производительности и поломкам. Решение: разработка графика технического обслуживания, регулярная замена фильтров.
• Несогласованность работы ПВУ с другими системами. Например, одновременная работа приточной и вытяжной вентиляции без балансировки расходов. Решение: интеграция систем через общий контроллер или BMS.

Пусконаладочные работы и приёмка системы

Пусконаладочные работы (ПНР) — завершающий этап интеграции ПВУ. На этом этапе проводится комплексная проверка, настройка параметров и устранение неисправностей:

• Проверка соответствия фактических параметров (производительность, напор, температура) проектным значениям.
• Настройка системы автоматики: калибровка датчиков, тестирование аварийных сценариев.
• Проверка герметичности воздуховодов и работоспособности огнезадерживающих клапанов.
• Проведение испытаний в номинальном, пиковом и аварийном режимах.
• Составление акта выполненных работ и протоколов испытаний.

Приёмку системы осуществляет комиссия, включающая представителей заказчика, генподрядчика, проектировщика и службы эксплуатации. В ходе приёмки проверяются:

• Соответствие смонтированной системы проектной документации.
• Работоспособность всех узлов и механизмов.
• Наличие исполнительной документации (схемы, паспорта оборудования, инструкции по эксплуатации).
• Соблюдение требований по уровню шума, вибрации и энергоэффективности.

Чек-лист для приёмки интеграции ПВУ

• Проверка комплектности оборудования и соответствия спецификации.
• Визуальный осмотр: отсутствие повреждений, следов коррозии, правильность крепления.
• Проверка герметичности воздуховодов (опрессовка или использование дымогенератора).
• Тестирование огнезадерживающих клапанов: срабатывание по сигналу пожарной сигнализации.
• Проверка электропитания: напряжение, фазировка, работа защитных автоматов.
• Настройка системы автоматики: калибровка датчиков, проверка связи с BMS.
• Испытания в номинальном и пиковом режимах: замер производительности, напора, температуры.
• Проверка уровня шума и вибрации.
• Составление протоколов испытаний и актов выполненных работ.
• Передача эксплуатационной документации службе эксплуатации.

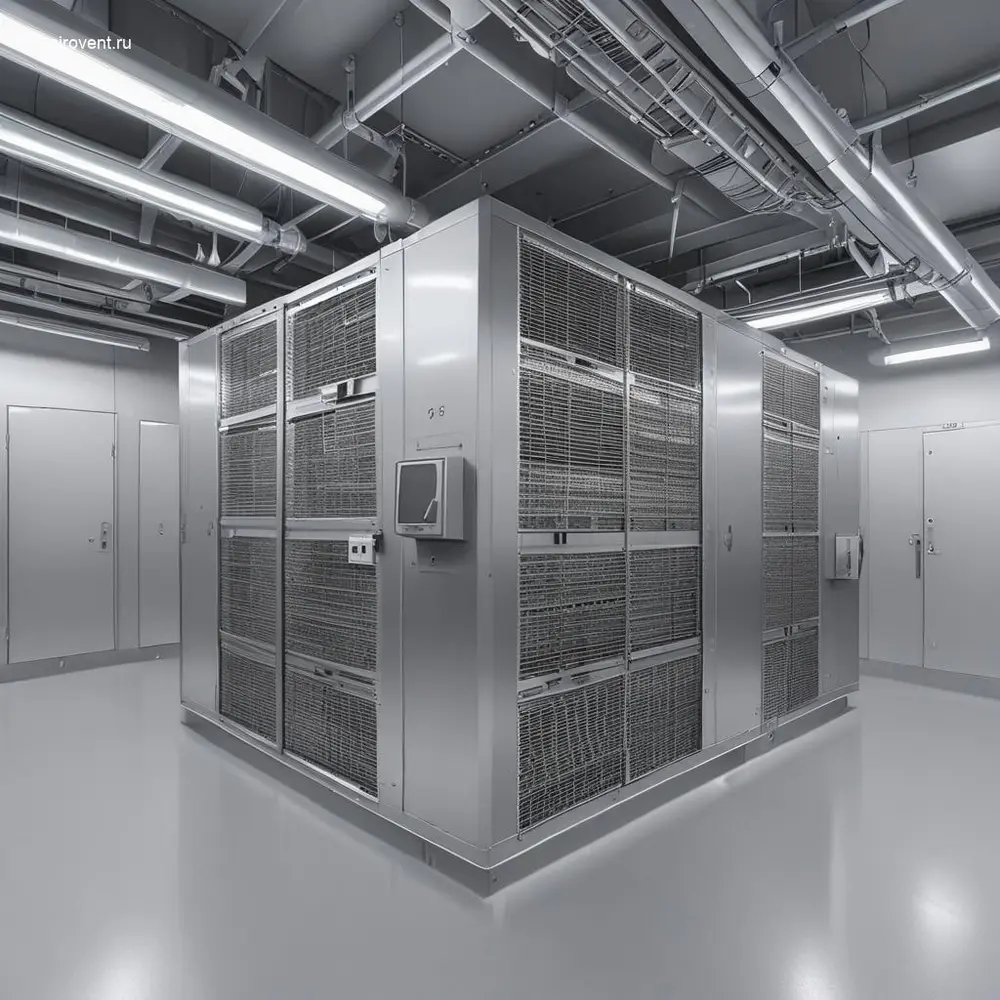

Эксплуатация и обслуживание интегрированных систем ПВУ: рекомендации для инженеров

Ключевые задачи при эксплуатации систем ПВУ

Приточно-вытяжная установка — критически важный элемент инженерной инфраструктуры здания. Бесперебойная работа ПВУ влияет на энергоэффективность, микроклимат и соблюдение нормативных требований. Основные задачи служб эксплуатации:

• Контроль рабочих параметров (расход воздуха, перепад давления, температура, влажность).
• Своевременное проведение технического обслуживания механических и электрических компонентов.
• Диагностика и устранение неисправностей на ранних стадиях.
• Ведение эксплуатационной документации и протоколов обслуживания.
• Взаимодействие с подрядными организациями по вопросам ремонта и модернизации.

Чек-лист ежемесячного технического обслуживания ПВУ

• Осмотр корпуса установки на предмет механических повреждений, следов коррозии, утечек конденсата.
• Проверка фильтров грубой и тонкой очистки: измерение перепада давления, оценка степени загрязнения. Замена фильтров при превышении допустимых значений.
• Контроль работы вентиляторов: уровень вибрации, шум, температура подшипников. Смазка подшипников (при наличии маслёнок).
• Осмотр теплообменных секций: проверка на утечки, загрязнения, обмерзание. Очистка оребрения.
• Проверка приводов заслонок и клапанов: плавность хода, отсутствие люфтов, корректность срабатывания.
• Тестирование системы автоматики: контроль параметров через панель управления или SCADA.
• Проверка герметичности воздуховодов и соединений: визуальный осмотр, контроль утечек с помощью анемометра.
• Очистка дренажных лотков и трубопроводов от конденсата, проверка работоспособности дренажных насосов.
• Проверка ремней и шкивов (для установок с ременным приводом): натяжение, износ, наличие трещин.
• Контроль электрических соединений: затяжка клемм, отсутствие перегрева, работоспособность защитных устройств.
• Проверка увлажнителей и осушителей: расход воды или пара, состояние электродов, наличие накипи.
• Калибровка датчиков температуры, влажности, давления и расхода воздуха.

Сравнение подходов к обслуживанию ПВУ: плановое и предиктивное

Типовые проблемы при эксплуатации ПВУ и методы их устранения

Снижение расхода воздуха

• Возможные причины:
  • Загрязнение фильтров или теплообменников.
  • Проблемы с вентилятором: износ ремней, дисбаланс рабочего колеса, неисправность двигателя.
  • Утечки в воздуховодах или корпусе установки.
  • Некорректная настройка заслонок.
  • Засорение дренажной системы, обмерзание теплообменников.
• Методы диагностики:
  • Измерение перепада давления на фильтрах.
  • Проверка тока двигателя вентилятора.
  • Визуальный осмотр на наличие утечек.
  • Проверка положения заслонок через систему автоматики.
• Решения:
  • Замена или очистка фильтров и теплообменников.
  • Настройка или замена ремней, балансировка рабочего колеса.
  • Герметизация утечек.
  • Корректировка настроек заслонок.
  • Очистка дренажной системы, проверка работоспособности дренажных насосов.

Повышенный уровень шума и вибрации

• Возможные причины:
  • Дисбаланс рабочего колеса вентилятора.
  • Износ подшипников.
  • Ослабление креплений.
  • Наличие посторонних предметов в рабочем колесе.
  • Износ или неправильная установка ремней.
• Методы диагностики:
  • Измерение вибрации с помощью виброметра.
  • Проверка температуры подшипников.
  • Визуальный осмотр рабочего колеса и ремней.
  • Проверка затяжки креплений.
• Решения:
  • Балансировка рабочего колеса.
  • Замена подшипников.
  • Затяжка креплений.
  • Удаление посторонних предметов.
  • Замена или натяжение ремней.

Нестабильная работа системы автоматики

• Возможные причины:
  • Неисправность датчиков.
  • Ошибки в настройках контроллера.
  • Проблемы с электропитанием.
  • Неисправность исполнительных механизмов.
  • Сбои в программном обеспечении контроллера.
• Методы диагностики:
  • Проверка датчиков эталонными приборами.
  • Анализ логов контроллера.
  • Проверка электропитания и заземления.
  • Тестирование исполнительных механизмов в ручном режиме.
• Решения:
  • Калибровка или замена датчиков.
  • Корректировка настроек контроллера.
  • Восстановление электропитания.
  • Ремонт или замена исполнительных механизмов.
  • Обновление программного обеспечения контроллера.

Организация рабочего пространства для обслуживания ПВУ

Требования к помещению

• Достаточные габариты для свободного доступа ко всем компонентам установки. Проходы вокруг оборудования — не менее 0,8 м.
• Стационарное или переносное освещение с уровнем освещённости не менее 200 лк.
• Эффективная вентиляция для удаления избыточного тепла, влаги и обеспечения притока свежего воздуха.
• Отсутствие мусора, пыли и посторонних предметов.
• Наличие дренажной системы для отвода конденсата.
• Защита от несанкционированного доступа.

Оснащение рабочего места

• Инструменты: набор ключей, отвёртки, пассатижи, молотки, ножницы по металлу.
• Измерительные приборы: манометры, анемометры, тепловизоры, виброметры, мультиметры.
• Средства индивидуальной защиты: перчатки, защитные очки, каски, респираторы.
• Расходные материалы: фильтры, смазочные материалы, герметики, изолента, запасные части.
• Документация: инструкции по эксплуатации, схемы, протоколы технического обслуживания.
• Средства связи: рации или мобильные телефоны.

Документирование и анализ данных эксплуатации

Виды эксплуатационной документации

• Журнал технического обслуживания: даты и объёмы проведённых работ, заменённые детали, выявленные неисправности.
• Протоколы измерений: данные о параметрах установки до и после обслуживания.
• Журнал неисправностей: описание проблем, причин их возникновения, принятых мер по устранению.
• Акты выполненных работ: перечень выполненных работ, использованные материалы и запасные части.
• Паспорта оборудования: заводские данные, схемы подключения, инструкции по эксплуатации.
• Отчёты по энергоэффективности: анализ потребления энергоресурсов.

Анализ данных и оптимизация эксплуатации

• Трендовый анализ: отслеживание изменений параметров для выявления тенденций и предотвращения неисправностей.
• Сравнение с проектными значениями: сопоставление фактических параметров с проектными для оценки эффективности работы системы.
• Анализ причин неисправностей: систематизация данных о поломках для выявления повторяющихся проблем.
• Оптимизация межсервисных интервалов: корректировка графиков технического обслуживания на основе данных мониторинга.
• Планирование модернизации: обоснование необходимости замены устаревшего оборудования на основе анализа эксплуатационных данных.

Программные инструменты для документирования и анализа

Специализированное программное обеспечение позволяет автоматизировать сбор, хранение и анализ данных эксплуатации:

• Автоматическое ведение журналов технического обслуживания и учёта неисправностей.
• Хранение эксплуатационной документации в централизованной базе данных.
• Мониторинг параметров работы оборудования в реальном времени с настройкой предупреждений о выходе за допустимые пределы.
• Генерация отчётов по энергоэффективности и техническому состоянию системы.
• Интеграция с системами BMS и SCADA для комплексного управления инженерными системами.
• Планирование и контроль выполнения регламентных работ.
