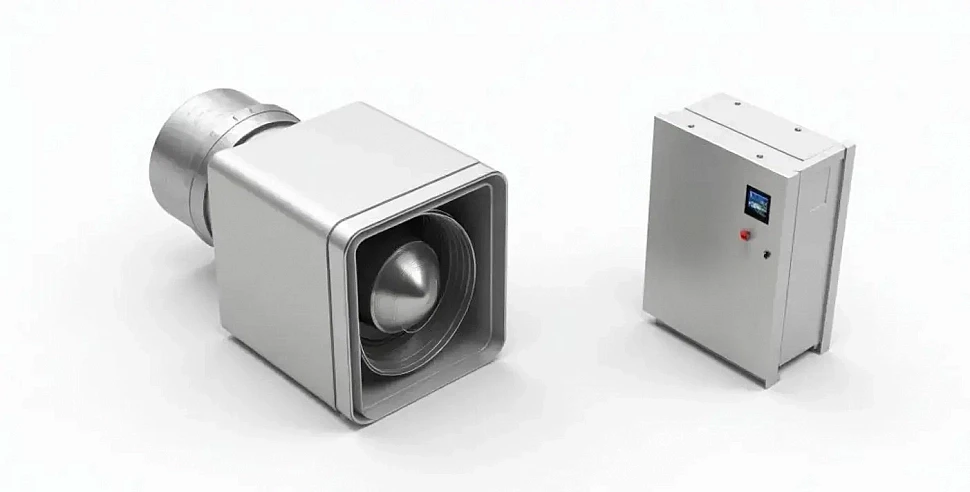

Контроль качества воздуха с тонкой настройкой — что это такое и зачем это нужно в инженерных системах зданий

Проектирование систем с контролем качества воздуха: параметры, оборудование и нормативные требования

Исходные данные и техническое задание

Проектирование начинается с формирования технического задания, где фиксируются ключевые параметры:

• Назначение объекта: производственное, складское, офисное или лабораторное помещение, а также класс его функциональной пожарной опасности.
• Расчётные параметры наружного и внутреннего воздуха: температура, влажность, концентрация загрязняющих веществ (CO₂, летучие органические соединения, пыль, аэрозоли).
• Требования к кратности воздухообмена или удельному расходу воздуха на единицу площади или объёма помещения.
• Допустимые уровни шума и вибрации от вентиляционного оборудования.
• Категория надёжности электроснабжения и необходимость резервирования.
• Ограничения по габаритам и массе оборудования, связанные с высотой потолков и нагрузкой на перекрытия.

Отсутствие или некорректное указание хотя бы одного из этих параметров может привести к ошибкам в проектировании, перерасходу бюджета или несоответствию системы нормативным требованиям.

Нормативные требования к системам с контролем качества воздуха

Проектирование систем вентиляции и дымоудаления регламентируется рядом нормативных документов:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — базовые требования к системам.
• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — нормы по огнестойкости воздуховодов и клапанов.
• ГОСТ 12.1.005-88 — предельно допустимые концентрации вредных веществ в воздухе рабочей зоны.
• СанПиН 1.2.3685-21 — требования к микроклимату и качеству воздуха в помещениях.
• ГОСТ Р ЕН 13779-2017 — европейские стандарты для нежилых зданий с высокими требованиями к качеству воздуха.

Ключевые нормативные параметры, которые необходимо учитывать при проектировании:

• Минимальный расход наружного воздуха на человека: 30 м³/ч для офисных помещений и 60 м³/ч для производственных зон.
• Допустимые отклонения температуры и влажности в рабочей зоне.
• Требования к фильтрации воздуха, включая классы фильтров по ГОСТ Р ЕН 1822-1-2010.
• Огнестойкость воздуховодов и клапанов (EI 30, EI 60, EI 90).
• Требования к автоматизации и диспетчеризации систем.

Выбор оборудования для систем с контролем качества воздуха

Основные компоненты систем с тонкой настройкой включают:

• Приточные и вытяжные установки с частотно-регулируемыми приводами для плавного изменения производительности.
• Фильтры грубой, тонкой и абсолютной очистки классов G, F, H и U по ГОСТ Р ЕН 1822.
• Датчики качества воздуха: CO₂, летучие органические соединения, пыль, температура и влажность.
• Противопожарные клапаны с электроприводами и тепловыми замками.
• Воздуховоды из оцинкованной стали с теплоизоляцией и огнезащитным покрытием.
• Системы автоматизации и диспетчеризации с контроллерами и специализированным программным обеспечением.

При выборе оборудования необходимо учитывать следующие факторы:

• Производительность по воздуху (м³/ч) и напор (Па), соответствующие расчётным параметрам.
• Энергоэффективность: удельное энергопотребление и класс энергоэффективности.
• Уровень шума и вибрации, особенно для установок, расположенных вблизи рабочих зон.
• Совместимость с системами автоматизации и возможность интеграции в систему управления зданием (BMS).
• Требования к обслуживанию и доступность расходных материалов.

Проектирование воздухораспределения и трассировка воздуховодов

Трассировка воздуховодов должна обеспечивать равномерное распределение воздуха и минимизировать потери давления. Основные принципы проектирования:

• Разделение системы на зоны с учётом назначения помещений и требований к качеству воздуха.
• Использование круглых воздуховодов для снижения аэродинамического сопротивления.
• Установка регулирующих и дроссель-клапанов для балансировки системы.
• Размещение воздухораспределительных устройств (решёток, диффузоров) в соответствии с расчётными параметрами.
• Учёт требований к огнестойкости воздуховодов и установка противопожарных клапанов в местах пересечения противопожарных преград.

Чек-лист по проектированию воздухораспределения:

• Определите расчётные расходы воздуха для каждого помещения на основе технического задания и нормативных требований.
• Выберите тип воздуховодов (круглые или прямоугольные) с учётом ограничений по габаритам и архитектурным особенностям.
• Рассчитайте сечения воздуховодов по скорости воздуха: 4–8 м/с для магистральных участков и 2–4 м/с для ответвлений.
• Предусмотрите установку регулирующих клапанов на ответвлениях для балансировки системы.
• Разместите воздухораспределительные устройства так, чтобы исключить образование застойных зон и сквозняков.
• Проверьте соответствие трассировки требованиям пожарной безопасности.
• Рассчитайте потери давления в системе и подберите вентиляторы с необходимым напором.
• Предусмотрите точки для установки датчиков давления и расходомеров.

Автоматизация и диспетчеризация систем с контролем качества воздуха

Автоматизация позволяет оптимизировать работу оборудования, снизить энергопотребление и обеспечить соответствие параметров воздуха нормативным требованиям. Основные элементы автоматизированных систем:

• Датчики качества воздуха (CO₂, летучие органические соединения, пыль, температура, влажность) для мониторинга в реальном времени.
• Контроллеры с программным обеспечением для управления вентиляторами, клапанами и фильтрами.
• Частотно-регулируемые приводы для плавного изменения производительности вентиляторов.
• Системы диспетчеризации для удалённого мониторинга и управления, интеграции с BMS.
• Аварийные сигнализации и системы оповещения при превышении допустимых параметров.

Типовые алгоритмы управления:

• Регулирование производительности вентиляторов по сигналу датчиков CO₂ или летучих органических соединений.
• Переключение режимов работы (экономичный режим в нерабочее время) по расписанию или сигналу от BMS.
• Автоматическое открытие и закрытие противопожарных клапанов при срабатывании пожарной сигнализации.
• Мониторинг состояния фильтров и оповещение о необходимости их замены.
• Регулирование температуры и влажности приточного воздуха с учётом параметров наружного воздуха.

Пусконаладочные работы и эксплуатация

Пусконаладочные работы включают проверку, настройку и ввод в эксплуатацию оборудования. Основные этапы:

• Проверка соответствия смонтированной системы проектной документации.
• Испытания воздуховодов на герметичность по ГОСТ Р ЕН 12237 или ГОСТ Р 53301.
• Аэродинамические испытания: измерение расходов воздуха, скорости и давления.
• Настройка и калибровка датчиков, контроллеров и автоматики.
• Проверка работы противопожарных клапанов и систем аварийного отключения.
• Обучение персонала заказчика правилам эксплуатации и технического обслуживания.
• Составление акта ввода системы в эксплуатацию и передача исполнительной документации.

Чек-лист по эксплуатации систем с контролем качества воздуха:

• Регулярно проверяйте состояние фильтров и производите их замену каждые 3–6 месяцев.
• Контролируйте показания датчиков качества воздуха и корректируйте настройки системы при необходимости.
• Проводите периодические аэродинамические испытания для проверки расходов воздуха.
• Проверяйте работу противопожарных клапанов и автоматики не реже одного раза в год.
• Следите за состоянием воздуховодов и устраняйте повреждения или коррозию.
• Ведите журнал эксплуатации с фиксацией всех работ по техническому обслуживанию и настройке.
• Обеспечивайте свободный доступ к оборудованию для проведения регламентных работ.

Типовые ошибки при проектировании и эксплуатации

Ошибки на этапах проектирования, монтажа и эксплуатации могут привести к снижению эффективности системы, перерасходу энергии и несоответствию нормативным требованиям. Рассмотрим наиболее распространённые проблемы:

Ошибки проектирования

• Недостаточный расход наружного воздуха из-за неверного расчёта или игнорирования требований технического задания.
• Неправильный подбор оборудования без учёта реальных условий эксплуатации.
• Несоблюдение требований пожарной безопасности: отсутствие противопожарных клапанов или недостаточная огнестойкость воздуховодов.
• Неэффективная трассировка воздуховодов, приводящая к высоким потерям давления и неравномерному распределению воздуха.
• Отсутствие или некорректная настройка автоматики, что снижает энергоэффективность системы.

Ошибки монтажа

• Нарушение герметичности воздуховодов из-за некачественной сборки или использования несоответствующих материалов.
• Неправильная установка датчиков в застойных зонах или вблизи источников загрязнения, что приводит к некорректным показаниям.
• Несоблюдение уклонов воздуховодов для отвода конденсата, что вызывает скопление влаги и коррозию.
• Отсутствие доступа к оборудованию для обслуживания, что усложняет проведение регламентных работ.
• Неправильное подключение электропитания и автоматики, что может привести к сбоям в работе системы.

Ошибки эксплуатации

• Несвоевременная замена фильтров, что приводит к снижению качества воздуха и увеличению нагрузки на вентиляторы.
• Игнорирование показаний датчиков и отсутствие корректировки работы системы, что снижает её эффективность.
• Отсутствие регулярного технического обслуживания оборудования, что увеличивает риск аварийных отключений.
• Несоблюдение регламента по проверке противопожарных клапанов, что нарушает требования пожарной безопасности.
• Неправильная настройка алгоритмов автоматизации, что приводит к нестабильной работе системы.

Монтаж и пусконаладка: как избежать ошибок при реализации контроля качества воздуха

Подготовительный этап: проверка спецификации и условий монтажа

Перед началом монтажных работ необходимо подтвердить соответствие проектной документации реальным условиям объекта:

• Проверка габаритных размеров помещения и расположения оборудования.
• Наличие свободных зон для обслуживания и доступа к регулирующим устройствам.
• Состояние строительных конструкций: крепления воздуховодов должны выдерживать расчётные нагрузки.
• Герметичность ограждающих конструкций для исключения неконтролируемых подсосов воздуха.
• Наличие систем электроснабжения и автоматизации, включая питание частотно-регулируемых приводов.

Ошибки на этом этапе могут привести к переделкам, срыву сроков и дополнительным затратам.

Монтаж оцинкованных воздуховодов с противопожарными клапанами и гибкими соединениями

Установка воздуховодов требует соблюдения требований по герметичности, пожарной безопасности и виброизоляции.

• Крепление воздуховодов:
  • Используйте сертифицированные крепёжные элементы (хомуты, траверсы, подвесы) с антикоррозионным покрытием.
  • Соблюдайте шаг креплений по проекту: для воздуховодов d 160 мм и более шаг не должен превышать 2–3 м.
  • Обеспечьте уклоны для отвода конденсата в системах с охлаждением воздуха.
• Установка противопожарных клапанов:
  • Монтируйте клапаны строго в соответствии с проектной документацией: отклонения могут нарушить работу системы дымоудаления.
  • Проверьте свободный ход заслонки и работоспособность привода до установки.
  • Обеспечьте доступ для обслуживания и тестирования клапанов после монтажа.
• Гибкие соединения:
  • Используйте гибкие вставки только в местах, предусмотренных проектом.
  • Избегайте натяжения или перекручивания гибких элементов.
  • Закрепите гибкие соединения хомутами с двух сторон для обеспечения герметичности.

Чек-лист проверки монтажа воздуховодов:

• Все стыки воздуховодов герметизированы лентой или мастикой в соответствии с классом герметичности.
• Противопожарные клапаны установлены без перекосов, приводы подключены к системе автоматики.
• Гибкие соединения не имеют механических повреждений и закреплены хомутами.
• Крепёжные элементы не соприкасаются с воздуховодами напрямую: используйте резиновые прокладки для виброизоляции.
• Проведена визуальная проверка на отсутствие посторонних предметов внутри воздуховодов.

Настройка датчиков расхода воздуха и регулирующих клапанов

Тонкая настройка системы начинается с калибровки датчиков и клапанов. Основные шаги:

• Проверка датчиков:
  • Убедитесь, что датчики расхода воздуха установлены в местах с равномерным потоком, без завихрений.
  • Проверьте соответствие диапазона измерений датчиков проектным значениям расхода (м³/ч).
  • Откалибруйте датчики в соответствии с инструкцией производителя.
• Настройка регулирующих клапанов:
  • Проверьте работоспособность приводов: они должны открываться и закрываться плавно, без заеданий.
  • Настройте конечные положения клапанов (0% и 100% открытия) в соответствии с проектными значениями расхода.
  • Синхронизируйте работу клапанов с системой автоматики.
• Проверка взаимодействия с частотно-регулируемыми приводами:
  • Убедитесь, что частотно-регулируемые приводы настроены на корректный диапазон частот (обычно 20–50 Гц).
  • Проверьте реакцию системы на изменение сигнала от датчиков.
  • Настройте параметры плавного пуска и останова вентиляторов.

Чек-лист настройки датчиков и клапанов:

• Датчики расхода воздуха установлены в местах с равномерным потоком.
• Диапазон измерений датчиков соответствует проектным значениям.
• Приводы клапанов работают плавно, без заеданий.
• Конечные положения клапанов настроены на 0% и 100% открытия.
• Частотно-регулируемые приводы настроены на корректный диапазон частот и синхронизированы с автоматикой.
• Проведена проверка реакции системы на изменение сигнала от датчиков.

Пусконаладочные работы: проверка давления и балансировка системы

На этапе пусконаладочных работ проводится комплексная проверка работы системы:

• Измерение давления:
  • Используйте манометры или дифференциальные датчики давления для измерения статического и динамического давления в ключевых точках системы.
  • Сравните полученные значения с проектными: отклонения более 10% требуют корректировки.
  • Проверьте герметичность системы: утечки воздуха снижают давление и эффективность вентиляции.
• Балансировка расходов воздуха:
  • Отрегулируйте расход воздуха в каждом ответвлении с помощью балансировочных клапанов.
  • Используйте анемометры или трубки Пито для измерения расхода воздуха.
  • Добейтесь соответствия фактических расходов проектным значениям с допуском ±5%.
• Настройка автоматики:
  • Проверьте работу автоматики в различных режимах: нормальном, аварийном и дымоудаления.
  • Настройте параметры PID-регуляторов для стабильной работы системы при изменении нагрузки.
  • Проведите тестирование на срабатывание при достижении предельных значений параметров.

Типовые ошибки и способы их предотвращения

Даже при соблюдении всех требований на этапах монтажа и пусконаладки возможны ошибки, которые снижают эффективность системы. Рассмотрим наиболее распространённые из них и способы их предотвращения:

• Негерметичность воздуховодов:
  • Причина: некачественная герметизация стыков или повреждение воздуховодов.
  • Последствия: подсосы воздуха, снижение давления, неравномерное распределение воздуха.
  • Решение: используйте герметизирующие материалы в соответствии с классом герметичности и проверяйте герметичность после монтажа.
• Неверная настройка датчиков расхода воздуха:
  • Причина: установка датчиков в местах с завихрениями потока или отсутствие калибровки.
  • Последствия: некорректные показания, неэффективная работа автоматики.
  • Решение: устанавливайте датчики в местах с равномерным потоком и проводите их калибровку.
• Ошибки в настройке частотно-регулируемых приводов:
  • Причина: неверный диапазон частот или отсутствие синхронизации с автоматикой.
  • Последствия: перегрузка вентиляторов, повышенный шум, нестабильная работа системы.
  • Решение: настройте частотно-регулируемые приводы на корректный диапазон частот и синхронизируйте их с системой автоматики.
• Неотбалансированные расходы воздуха:
  • Причина: отсутствие балансировки клапанов или ошибки монтажа.
  • Последствия: неравномерное распределение воздуха, перегрузка отдельных участков системы.
  • Решение: проведите балансировку системы с помощью балансировочных клапанов.
• Отсутствие доступа для обслуживания:
  • Причина: неучтённые зоны обслуживания или неправильное расположение оборудования.
  • Последствия: сложности при проведении технического обслуживания, увеличение времени простоя.
  • Решение: согласуйте расположение оборудования и зон обслуживания до начала монтажа.

Документирование и сдача системы в эксплуатацию

Завершающий этап — подготовка исполнительной документации и сдача системы в эксплуатацию:

• Составление исполнительной документации:
  • Акты освидетельствования скрытых работ: монтаж воздуховодов, креплений, гибких соединений.
  • Протоколы испытаний на герметичность, балансировку расходов, срабатывание противопожарных клапанов.
  • Паспорта на оборудование с отметками о проведённых работах.
  • Инструкции по эксплуатации и техническому обслуживанию.
• Проведение пусконаладочных испытаний:
  • Проверка работы системы в различных режимах: нормальном, аварийном, дымоудаления.
  • Тестирование автоматики на срабатывание при предельных значениях параметров.
  • Измерение фактических параметров (расход воздуха, давление, уровень шума) и сравнение их с проектными значениями.
• Обучение персонала:
  • Инструктаж по эксплуатации системы, работе с автоматикой и частотно-регулируемыми приводами.
  • Обучение проведению регламентных работ: замена фильтров, проверка герметичности, калибровка датчиков.
  • Передача инструкций по действиям в аварийных ситуациях.
• Сдача системы в эксплуатацию:
  • Подписание акта приёмки-передачи с указанием фактических параметров системы.
  • Передача исполнительной документации заказчику.
  • Заключение договора на техническое обслуживание при необходимости.

Чек-лист сдачи системы в эксплуатацию:

• Исполнительная документация оформлена и передана заказчику.
• Пусконаладочные испытания проведены, результаты зафиксированы в протоколах.
• Персонал заказчика прошёл инструктаж по эксплуатации и техническому обслуживанию.
• Система работает в соответствии с проектными параметрами.
• Подписан акт приёмки-передачи.

Эксплуатация и сервис систем с контролем качества воздуха: поддержание параметров и диагностика неисправностей

Основные задачи эксплуатации

Эксплуатация систем с контролем качества воздуха включает комплекс мероприятий, направленных на поддержание заданных параметров воздушной среды и обеспечение бесперебойной работы оборудования:

• Контроль и корректировка расхода воздуха, температуры, влажности и концентрации загрязняющих веществ.
• Обеспечение бесперебойной работы оборудования через плановое техническое обслуживание и оперативное устранение неисправностей.
• Ведение эксплуатационной документации: журналов технического обслуживания, актов проверок, протоколов измерений.
• Соблюдение требований нормативных документов и стандартов безопасности.

Чек-лист планового технического обслуживания

Регулярное техническое обслуживание — залог долговечности и эффективности системы. Включает следующие мероприятия:

• Проверка герметичности воздуховодов и соединений с использованием дымовых тестов или анемометров.
• Очистка и замена фильтров грубой и тонкой очистки по регламенту или при достижении предельного перепада давления.
• Контроль состояния теплообменников: удаление загрязнений, проверка на коррозию и механические повреждения.
• Проверка вентиляторов: контроль уровня вибрации, шума, потребляемой мощности и частоты вращения.
• Диагностика датчиков и контроллеров: калибровка датчиков температуры, влажности, давления и CO₂.
• Проверка работы автоматики и регулирующих устройств: клапанов, заслонок, приводов.
• Измерение параметров воздуха на входе и выходе из системы для оценки её эффективности.
• Проверка электрических соединений и заземления оборудования.
• Тестирование системы аварийного отключения и сигнализации.
• Ведение журнала технического обслуживания с фиксацией выполненных работ и выявленных отклонений.

Диагностика неисправностей: типичные проблемы и их причины

Инструменты и методы контроля параметров воздуха

Для эффективного контроля параметров воздуха используются специализированные инструменты и методы измерений:

Организация сервисного обслуживания: подходы и рекомендации

Эффективная эксплуатация систем с контролем качества воздуха невозможна без грамотной организации сервисного обслуживания. Рассмотрим ключевые подходы и рекомендации:

Подходы к сервисному обслуживанию

• Планово-предупредительное обслуживание:

  Регулярное техническое обслуживание по утверждённому графику, включающее:

  • Периодические осмотры и проверки оборудования.
  • Замену расходных материалов: фильтров, смазки.
  • Калибровку датчиков и контроллеров.
  • Чистку и регулировку оборудования.
• Обслуживание по состоянию:

  Работы проводятся на основе данных мониторинга и анализа состояния оборудования:

  • Непрерывный мониторинг параметров системы.
  • Анализ данных для выявления отклонений и потенциальных неисправностей.
  • Проведение работ при достижении пороговых значений параметров.
• Реактивное обслуживание:

  Проводится после возникновения неисправности и включает:

  • Оперативное устранение неисправностей.
  • Замену вышедших из строя компонентов.
  • Восстановление работоспособности системы в кратчайшие сроки.

Рекомендации по организации сервисного обслуживания

• Разработка регламента технического обслуживания:

  Регламент должен включать:

  • Перечень работ и их периодичность.
  • Методики проведения работ и используемые инструменты.
  • Критерии оценки состояния оборудования.
  • Требования к квалификации персонала.
  • Формы отчётности и ведения документации.
• Обучение и аттестация персонала:

  Программа обучения должна включать:

  • Изучение конструкции и принципов работы оборудования.
  • Методы диагностики и устранения неисправностей.
  • Правила безопасности при работе с системами вентиляции.
  • Особенности эксплуатации систем с контролем качества воздуха.
• Использование систем мониторинга:

  Современные системы мониторинга позволяют:

  • Осуществлять непрерывный контроль параметров системы.
  • Оперативно выявлять отклонения и неисправности.
  • Автоматизировать ведение журналов технического обслуживания.
  • Снижать риски аварийных ситуаций за счёт раннего обнаружения проблем.
• Взаимодействие с производителями оборудования:

  Поддержание контакта с производителями позволяет:

  • Получать актуальную информацию о обновлениях и модернизации оборудования.
  • Оперативно решать вопросы гарантийного обслуживания.
  • Обеспечивать наличие запасных частей и расходных материалов.
  • Привлекать специалистов производителя для проведения сложных работ.
• Ведение эксплуатационной документации:

  Документация должна включать:

  • Журналы технического обслуживания с фиксацией выполненных работ.
  • Акты проверок и протоколы измерений.
  • Инструкции по эксплуатации и обслуживанию оборудования.
  • Схемы и чертежи системы.
  • Журналы учёта расходных материалов.

Ключевые показатели эффективности эксплуатации

Для оценки эффективности эксплуатации систем с контролем качества воздуха используются следующие ключевые показатели (KPI):

• Коэффициент готовности системы:

  Отношение времени безотказной работы к общему времени эксплуатации. Характеризует надёжность оборудования и качество сервисного обслуживания.

• Энергоэффективность:

  Удельное энергопотребление на единицу обрабатываемого воздуха (кВт·ч/м³). Позволяет выявлять резервы для снижения эксплуатационных затрат.

• Соответствие параметров воздуха проектным требованиям:

  Определяется по результатам измерений температуры, влажности, расхода воздуха и концентрации загрязняющих веществ. Характеризует качество работы системы.

• Стоимость технического обслуживания:

  Включает затраты на расходные материалы, запасные части, оплату труда персонала и услуги сторонних организаций.

• Количество и продолжительность аварийных отключений:

  Характеризует надёжность системы и качество её эксплуатации.

Регулярный мониторинг и анализ ключевых показателей эффективности позволяют выявлять проблемы, оптимизировать затраты и повышать общую эффективность системы.
