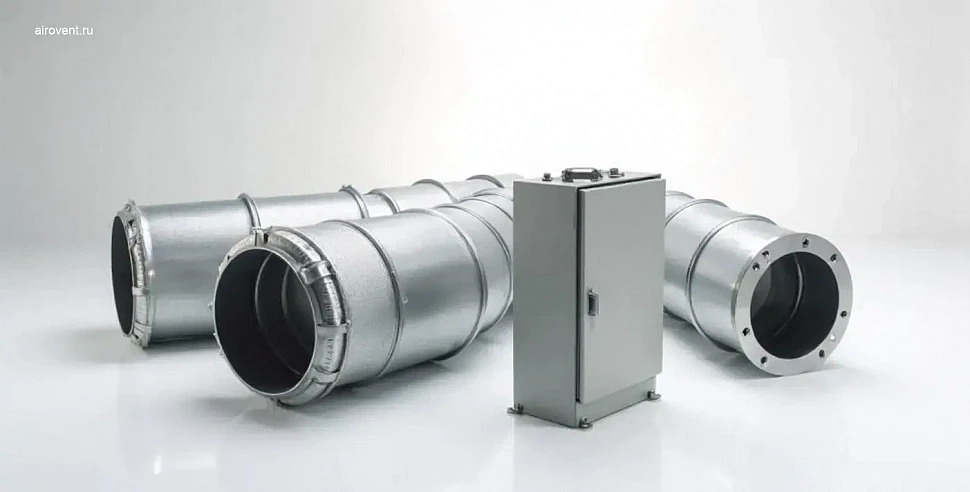

Критерии выбора вентиляционной системы — что это такое и зачем это нужно: практическое руководство для девелоперов и инженеров ОВиК

Технические критерии: параметры, влияющие на проектные решения

Основные проектные параметры

При проектировании вентиляции с оцинкованными воздуховодами учитываются следующие ключевые параметры:

• производительность по воздуху (м³/ч) — расчёт ведётся по нормам воздухообмена для каждого помещения;
• аэродинамическое сопротивление сети (Па) — подбор вентиляторов осуществляется с учётом потерь давления;
• температурно-влажностный режим (°C, %) — определяется необходимость нагрева, охлаждения или увлажнения воздуха;
• уровень шума (дБ(А)) — соблюдение акустических норм для конкретного объекта;
• материал и толщина воздуховодов — выбор зависит от условий среды (влажность, агрессивность, давление);
• тип и расположение воздухораспределителей — обеспечивается равномерный воздухообмен в помещениях.

Чек-лист проверки технических критериев

• Согласован ли расчёт воздухообмена с технологическими требованиями объекта?
• Учтено ли сопротивление сети при подборе вентиляторов?
• Подходит ли оцинкованная сталь для условий эксплуатации (влажность, температура, агрессивные среды)?
• Предусмотрены ли меры по снижению шума (шумоглушители, виброизоляция)?
• Совместимы ли параметры температуры и влажности с системой автоматики?
• Подобраны ли воздухораспределители по скорости потока и зоне обслуживания?
• Предусмотрены ли точки контроля давления и расхода для пусконаладочных работ и эксплуатации?
• Обеспечен ли доступ для обслуживания фильтров, клапанов и вентиляторов?

Сравнение технических решений

Влияние материала воздуховодов на проект

Оцинкованные воздуховоды применяются на большинстве объектов благодаря следующим преимуществам:

• коррозионная стойкость — цинковое покрытие защищает от влаги и агрессивных сред;
• прочность — выдерживают давление до 1500 Па;
• герметичность — фланцевые соединения минимизируют утечки воздуха;
• пожарная безопасность — соответствуют требованиям СП по огнестойкости.

При проектировании учитываются следующие аспекты:

• толщина металла — для высокого давления или агрессивных сред выбираются усиленные воздуховоды;
• тип соединений — фланцевые для герметичности, ниппельные для быстрого монтажа;
• дополнительная изоляция — предотвращает образование конденсата в системах с охлаждением.

Автоматизация и контроль параметров

Современные системы оснащаются автоматикой для выполнения следующих функций:

• регулировка производительности вентиляторов с помощью частотных преобразователей;
• контроль давления и расхода воздуха в ключевых точках сети;
• управление температурой и влажностью приточного воздуха;
• защита оборудования от аварийных ситуаций (перегрев, заклинивание);
• интеграция с системой управления зданием (BMS).

На стадии проектирования предусматриваются:

• размещение датчиков давления, температуры и влажности;
• установка регулирующих клапанов с электроприводами;
• подключение к системе диспетчеризации с возможностью удалённого мониторинга.

Нормативные и эксплуатационные критерии: соответствие требованиям и долговечность

Основные нормативные требования

Проектирование систем вентиляции осуществляется с учётом следующих нормативных требований:

• противопожарные нормы (установка огнезадерживающих клапанов, системы дымоудаления);
• санитарно-гигиенические стандарты по воздухообмену и качеству воздуха;
• требования к энергоэффективности (удельное энергопотребление);
• надёжность и ремонтопригодность в условиях эксплуатации.

Нарушение нормативов может привести к штрафам, остановке объекта или увеличению операционных затрат. Особое внимание уделяется системам дымоудаления, где ошибки недопустимы.

Ключевые эксплуатационные критерии долговечности

Срок службы вентиляционной системы зависит от следующих факторов:

• материал воздуховодов и оборудования (оцинкованная сталь, нержавеющая сталь, алюминий);
• устойчивость к коррозии и механическим повреждениям;
• наличие систем автоматического контроля и диагностики;
• доступность запасных частей и сервисного обслуживания.

Для объектов с агрессивными средами (химические производства, лаборатории) применяются специализированные покрытия или материалы.

Сравнение систем по эксплуатационным характеристикам

Чек-лист проверки соответствия нормам

• Имеется ли проектная документация с указанием требований СП, ГОСТ и СанПиН?
• Предусмотрены ли сертификаты на воздуховоды, клапаны и автоматику?
• Проведён ли визуальный осмотр на предмет коррозии и герметичности?
• Протестированы ли огнезадерживающие клапаны и система дымоудаления?
• Оценена ли энергоэффективность (рекуператоры, частотные преобразователи, датчики CO₂)?
• Разработан ли регламент технического обслуживания и журнал учёта работ?
• Доступны ли запасные части и сервисное обслуживание для оперативного ремонта?
• Совпадают ли замеры воздухообмена (скорость, давление, температура) с проектными данными?

Типовые ошибки при выборе и эксплуатации

Наиболее распространённые проблемы:

• неверный расчёт воздухообмена (заниженные или завышенные объёмы);
• использование материалов, не соответствующих условиям эксплуатации (например, оцинковка в агрессивных средах);
• отсутствие или сбои в работе автоматики (датчики, частотные преобразователи);
• нарушение герметичности воздуховодов (утечки, снижение эффективности);
• несвоевременное техническое обслуживание (засорение фильтров, износ подшипников).

Рекомендация: привлекайте профильных специалистов на этапе проектирования и проводите регулярные аудиты системы.

Экономические и логистические критерии: оптимизация затрат и сроков

Основные экономические факторы

Анализ затрат проводится на всех этапах жизненного цикла системы:

• CAPEX — стоимость оборудования, монтажа, пусконаладочных работ и интеграции;
• OPEX — расходы на электроэнергию, техническое обслуживание, расходные материалы и ремонт;
• логистика — доставка, хранение, таможенное оформление (при импорте);
• сроки окупаемости — период возврата инвестиций за счёт энергоэффективности;
• масштабируемость — возможность адаптации системы к изменениям технологических процессов.

Логистические аспекты поставки и монтажа

Поставка оборудования

• сроки производства: стандартные модели — 2–4 недели, нестандартные — до 16 недель;
• транспортировка: габаритные установки требуют спецтранспорта и согласования маршрутов;
• хранение: оборудование с электроникой размещается в сухих отапливаемых помещениях;
• таможенное оформление: сертификация и декларирование импортного оборудования.

Монтаж и пусконаладка

• координация с подрядчиками (электрики, автоматчики, строители);
• доступность монтажных бригад — дефицит специалистов может увеличить сроки на 30–50%;
• проверка комплектности — отсутствие одного клапана или датчика останавливает монтаж;
• пусконаладочные работы: настройка автоматики, балансировка воздуховодов, тестирование.

Чек-лист логистической подготовки

• Согласовать с поставщиком сроки производства и график поставок.
• Проверить сертификаты соответствия и разрешительные документы.
• Организовать хранение оборудования с учётом требований к температуре и влажности.
• Разработать план транспортировки крупногабаритных узлов.
• Согласовать график монтажа с генподрядчиком и смежными подрядчиками.
• Провести входной контроль на комплектность и отсутствие повреждений.
• Подготовить монтажную площадку: обеспечить доступ, освещение и электропитание.
• Назначить ответственного за координацию и контроль сроков.
• Запланировать время на пусконаладочные работы и обучение эксплуатационного персонала.
• Предусмотреть резерв времени на форс-мажорные обстоятельства (задержки, погодные условия).

Сравнение экономических и логистических критериев

Оптимизация затрат и сроков на этапе проектирования

Стандартизация оборудования

• типовые решения и серийные модели сокращают сроки поставки;
• стандартизация воздуховодов упрощает монтаж и снижает количество отходов;
• модульные системы позволяют масштабировать вентиляцию без значительных затрат.

Интеграция с BIM-моделью

• 3D-моделирование выявляет коллизии с другими инженерными системами;
• точный расчёт материалов снижает риски недопоставок;
• виртуальная пусконаладка сокращает время настройки на объекте.

Раннее вовлечение подрядчиков

• привлечение монтажников на стадии эскизного проекта исключает нереалистичные сроки;
• совместная разработка графика поставок и монтажа;
• согласование технических требований с поставщиками оборудования.

Чек-лист оптимизации

• Проанализировать требования к вентиляции с учётом технологических процессов и нормативов.
• Выбрать тип системы (приточная, вытяжная, с рекуперацией) с учётом соотношения CAPEX и OPEX.
• Использовать стандартные решения для снижения стоимости и сроков реализации.
• Разработать BIM-модель для выявления коллизий и оптимизации разводки.
• Согласовать график поставок и монтажа с резервом времени на риски.
• Предусмотреть возможность масштабирования системы для будущих изменений объекта.
• Включить в проект требования к автоматизации и интеграции с инженерными системами.
• Рассчитать совокупную стоимость владения (TCO).
• Провести экспертизу проекта с участием монтажников и эксплуатационников.
• Согласовать проектную документацию с заказчиком и контролирующими органами до начала закупок.

Управление рисками: как избежать скрытых затрат

Задержки поставки оборудования

Причины: сбои в производстве, логистические проблемы, таможенные задержки, нехватка комплектующих.

Решения:

• включение штрафных санкций за задержки в контракты с поставщиками;
• резервирование 20% времени от планового срока;
• формирование резервного списка поставщиков для критически важных позиций;
• организация локальных складов для хранения оборудования.

Ошибки проектирования и монтажа

Причины: неверные расчёты воздухообмена, коллизии с другими инженерными системами, неправильный подбор оборудования.

Решения:

• проведение независимой экспертизы проектной документации;
• использование BIM-моделирования для выявления коллизий;
• вовлечение монтажников в процесс проектирования;
• осуществление авторского надзора на объекте.

Некачественное оборудование

Причины: использование несертифицированных материалов, подделки, заводской брак.

Решения:

• закупки только у официальных дилеров или производителей;
• проведение входного контроля на объекте (проверка сертификатов, паспортов);
• включение в контракты гарантийных обязательств и условий замены бракованного оборудования.

Изменения в техническом задании

Причины: корректировка требований заказчика, новые нормативы, изменения в технологических процессах.

Решения:

• фиксация технического задания на ранних стадиях проекта;
• резервирование 5–10% бюджета на непредвиденные работы;
• оценка влияния изменений на сроки и стоимость до их утверждения.

Практические рекомендации для закупок и эксплуатации

Закупки оборудования

• консолидация заказов у одного поставщика для получения скидок и снижения логистических затрат;
• заключение рамочных контрактов для стабилизации цен и приоритетного выполнения заказов;
• проведение тендеров с предварительной квалификацией поставщиков по надёжности и опыту;
• организация централизованного хранения оборудования и расходных материалов.

Эксплуатация и техническое обслуживание

• регламентное техническое обслуживание: чистка фильтров, проверка вентиляторов и автоматики;
• мониторинг энергопотребления для выявления неэффективных режимов работы;
• обучение персонала эксплуатационной службы;
• формирование запаса критически важных комплектующих (ремни, подшипники, фильтры).

Чек-лист организации закупок и эксплуатации

• Разработать стратегию закупок (консолидация, рамочные контракты, тендеры).
• Выбрать поставщиков по критериям надёжности, цены и сроков поставки.
• Согласовать условия контрактов (гарантии, штрафы, условия оплаты).
• Организовать входной контроль оборудования на объекте.
• Создать склад для хранения оборудования и расходных материалов.
• Разработать график регламентного технического обслуживания.
• Установить системы мониторинга энергопотребления.
• Обучить персонал эксплуатации и обслуживанию оборудования.
• Сформировать запас критически важных комплектующих.
• Вести журнал эксплуатации с фиксацией всех проведённых работ.
