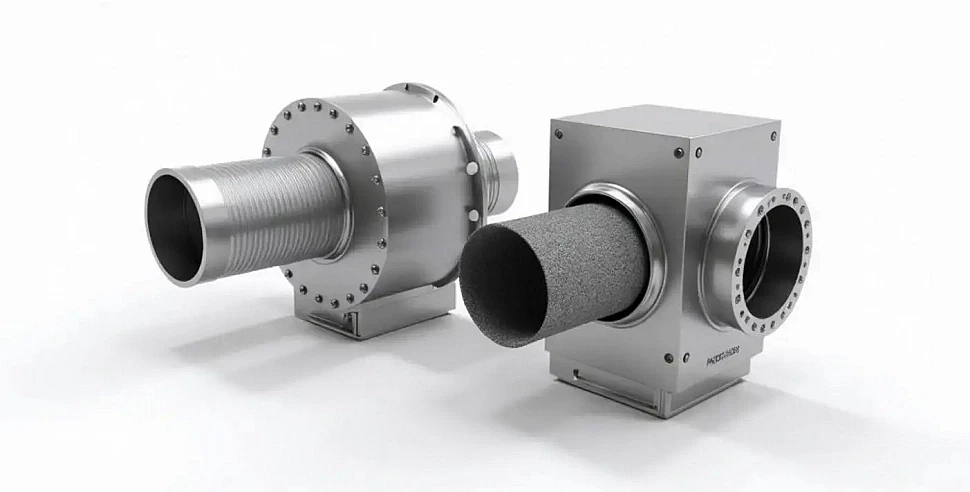

Многоступенчатая фильтрация для опасных сред — что это такое и зачем это нужно в системах вентиляции и дымоудаления

Принципы работы и области применения многоступенчатой фильтрации

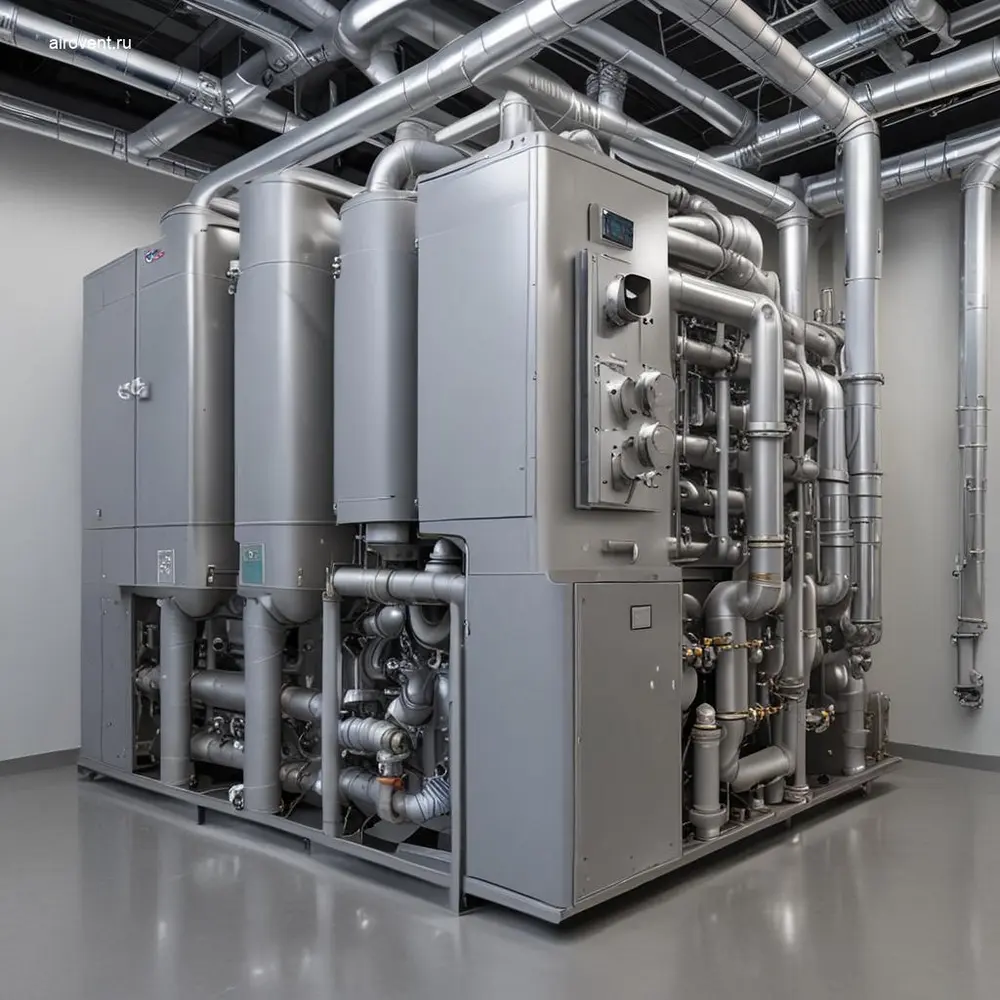

Назначение многоступенчатой фильтрации в промышленных системах

Основные задачи многоступенчатой фильтрации в приточных установках (ПУ):

• предотвращение попадания загрязнений в рабочую зону;
• защита оборудования от преждевременного износа;
• обеспечение соответствия санитарным и технологическим нормативам;
• снижение рисков аварийных ситуаций, связанных с возгоранием или взрывом пылевоздушных смесей.

Структура и принцип работы системы

Система состоит из последовательно установленных фильтров с различной степенью очистки, каждый из которых решает конкретную задачу:

• Первичная ступень (грубая очистка): улавливание крупных частиц — пыли, ворса, насекомых — фильтрами класса G. Используются карманные или панельные фильтры из синтетических материалов.
• Вторичная ступень (тонкая очистка): удаление мелкодисперсных частиц — сажи, аэрозолей — фильтрами класса F. Применяются мешочные или гофрированные фильтры.
• Третичная ступень (высокоэффективная очистка): улавливание субмикронных частиц, бактерий, вирусов и химических загрязнений. Используются HEPA-, ULPA-фильтры или адсорбционные элементы с активированным углём.
• Дополнительные ступени: электростатические, фотокаталитические модули или системы химической нейтрализации для специфических загрязнителей.

Эффективность работы системы зависит от правильного подбора фильтров, их последовательности и соблюдения регламента технического обслуживания. Автоматика ПУ контролирует перепад давления на фильтрах и сигнализирует о необходимости замены.

Чек-лист проектирования и монтажа

• Определение класса опасности среды и состава загрязнений по техническому заданию (ТЗ) и результатам аэродинамических расчётов.
• Выбор типа и класса фильтров в соответствии с требованиями СП и отраслевых нормативов (GMP для фармацевтики, ATEX для химических производств).
• Расчёт производительности системы с учётом объёма приточного воздуха и допустимых концентраций загрязнений на выходе.
• Предусмотрение резервных фильтров или байпасных линий для бесперебойной работы во время технического обслуживания.
• Обеспечение герметичности соединений между фильтрами и воздуховодами: использование оцинкованных воздуховодов с фланцевыми соединениями и уплотнителями.
• Установка датчиков перепада давления на каждой ступени фильтрации.
• Интеграция системы фильтрации с автоматикой ПУ для управления скоростью вентиляторов и сигнализации о неисправностях.
• Разработка регламента технического обслуживания с периодичностью замены фильтров и методами утилизации отработанных элементов.
• Проведение пусконаладочных работ (ПНР) с проверкой эффективности фильтрации и герметичности системы.
• Оформление паспорта системы с техническими параметрами и рекомендациями по эксплуатации.

Сравнение типов фильтров для многоступенчатых систем

Особенности эксплуатации и технического обслуживания

Эксплуатация многоступенчатых систем фильтрации в опасных средах требует строгого соблюдения регламентов и контроля за состоянием оборудования:

• Регулярная проверка перепада давления на фильтрах через встроенные датчики или внешние манометры. Превышение допустимых значений указывает на необходимость замены.
• Использование специализированных методов утилизации отработанных фильтров, особенно при работе с токсичными или биологически активными загрязнениями.
• Проверка герметичности соединений и состояния уплотнителей при каждом техническом обслуживании. Негерметичность приводит к подсосу неочищенного воздуха.
• Калибровка датчиков и настройка автоматики ПУ в соответствии с требованиями проекта. Неправильные настройки вызывают ложные срабатывания или недостаточную производительность.
• Ведение журнала технического обслуживания с фиксацией дат замены фильтров, результатов проверок и выявленных неисправностей.

Типовые проблемы при эксплуатации:

• Засорение фильтров: причина — превышение расчётной концентрации загрязнений. Решение — корректировка режима работы или установка дополнительных ступеней фильтрации.
• Повреждение фильтрующих элементов: причина — ошибки при монтаже или транспортировке. Решение — использование защитных упаковок и соблюдение правил хранения.
• Неправильная установка фильтров: причина — обратная ориентация. Решение — маркировка фильтров и обучение персонала.
• Отсутствие регламентного обслуживания: приводит к накоплению загрязнений и росту энергопотребления вентиляторов. Решение — внедрение системы планово-предупредительных ремонтов.

Интеграция многоступенчатой фильтрации с автоматикой ПУ

Автоматизация управления оптимизирует работу системы, снижает эксплуатационные затраты и повышает надёжность:

• Контроль перепада давления на каждой ступени фильтрации с выдачей предупредительных сигналов при предельных значениях.
• Регулировка производительности вентиляторов в зависимости от степени загрязнения фильтров.
• Организация дистанционного мониторинга через SCADA или облачные платформы.
• Автоматическое переключение на резервные фильтры или байпасные линии при авариях.
• Формирование отчётов о работе системы для анализа эффективности и планирования технического обслуживания.

При выборе автоматики учитывайте:

• совместимость с системами управления зданием (BMS) и требования к протоколам обмена данными (Modbus, BACnet, LonWorks);
• наличие резервного питания;
• возможность интеграции с датчиками качества воздуха (CO₂, ЛОС);
• удобство интерфейса для операторов.

Требования к документации и нормативной базе

Проектирование и эксплуатация регламентируются следующими нормативными документами:

• СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха»;
• СП 1.13130.2020 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические»;
• ГОСТ Р 56638-2015 «Чистые помещения. Классификация. Методы испытаний»;
• ГОСТ Р ЕН 1822-1-2010 «Фильтры очистки воздуха высокой эффективности (EPA, HEPA и ULPA)»;
• отраслевые нормативы (GMP, ATEX).

В состав проектной документации включаются:

• техническое задание с требованиями к чистоте воздуха и условиям эксплуатации;
• аэродинамический расчёт с обоснованием выбора фильтров;
• спецификация оборудования и материалов;
• схемы монтажа и подключения;
• инструкции по эксплуатации и техническому обслуживанию;
• протоколы пусконаладочных работ и акты испытаний.

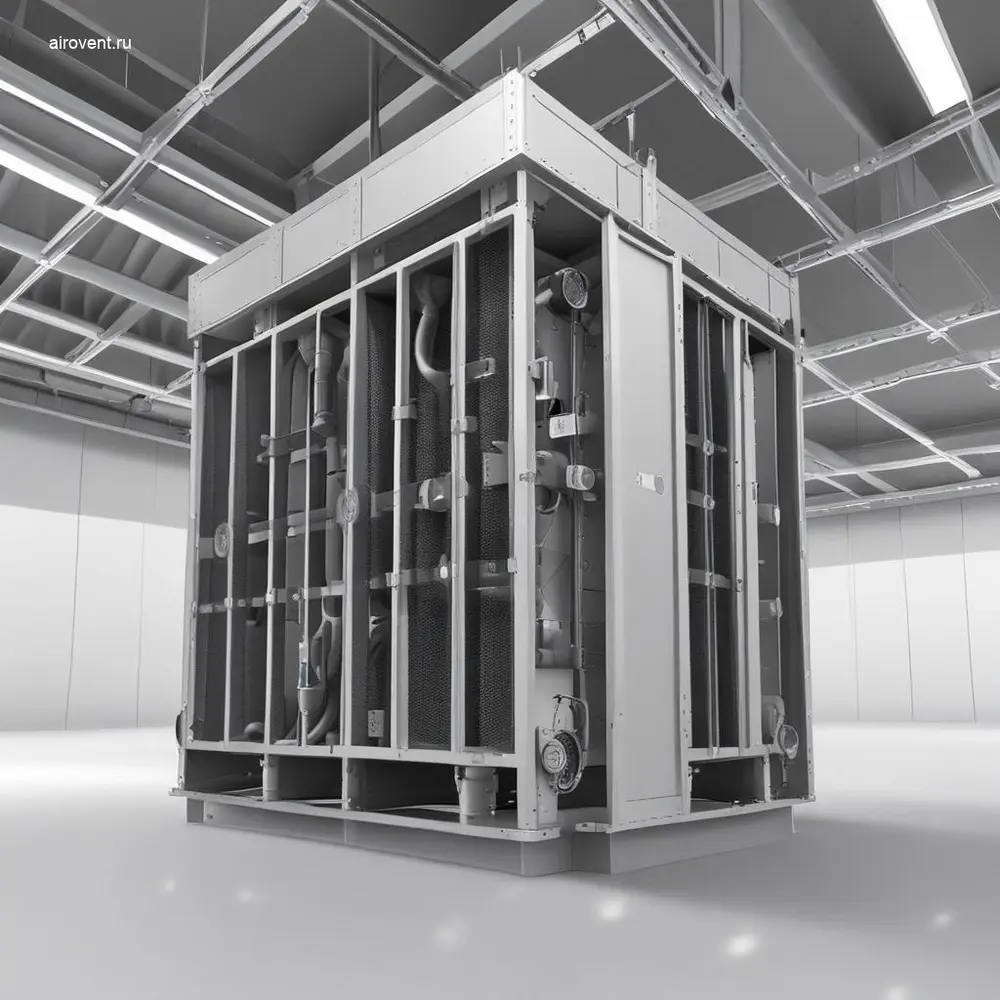

Проектирование и монтаж систем с многоступенчатой фильтрацией

Исходные требования и нормативная база

Проектирование начинается с анализа технического задания и нормативных требований:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
• ГОСТ Р 56637-2015 «Системы вентиляции. Общие требования к проектированию и монтажу»;
• СанПиН 1.2.3685-21.

В техническом задании указываются:

• класс опасности среды;
• требуемая степень очистки воздуха;
• расход воздуха и допустимые перепады давления;
• температурный режим и влажность;
• требования к автоматизации и мониторингу.

Выбор схемы многоступенчатой фильтрации

Схема фильтрации определяется на основе анализа загрязнителей и требований к чистоте воздуха. Типовые ступени:

• Предварительная очистка: удаление крупных частиц фильтрами класса G3–G4;
• Основная очистка: улавливание мелкодисперсных частиц фильтрами класса F7–F9 или адсорбционными;
• Финальная очистка: HEPA/ULPA-фильтры (H13–U17) для субмикронных частиц, бактерий, вирусов;
• Специализированные ступени: каталитические, плазменные или фотокаталитические фильтры для газообразных загрязнителей.

Компоновка оборудования и трассировка воздуховодов

При проектировании учитываются следующие аспекты:

• Размещение фильтров: ступени располагаются последовательно по ходу воздуха, начиная с грубой очистки. HEPA/ULPA-фильтры устанавливаются максимально близко к обслуживаемому помещению.
• Герметичность: воздуховоды и фильтровальные камеры выполняются герметичными. Применяются сварные соединения, уплотнительные прокладки и проверка на герметичность.
• Доступ для обслуживания: предусматриваются ревизионные люки и площадки для замены фильтров.
• Противопожарная защита: устанавливаются огнезадерживающие клапаны и дымовые заслонки в соответствии с СП 7.13130.
• Автоматизация: система оснащается датчиками перепада давления, контроля герметичности и аварийной сигнализацией.

Чек-лист проверки проекта системы

• Определён класс опасности среды и требования к степени очистки воздуха.
• Выбрана оптимальная схема фильтрации.
• Рассчитаны аэродинамические параметры системы.
• Предусмотрены меры по обеспечению герметичности.
• Разработана схема автоматизации.
• Определены точки установки огнезадерживающих клапанов.
• Предусмотрены площадки для обслуживания.
• Согласованы требования к материалам.
• Разработана спецификация оборудования.
• Выполнена проверка на соответствие нормативным требованиям.

Монтаж и пусконаладочные работы

Основные этапы монтажа и ПНР:

• Подготовительные работы: проверка комплектности оборудования, подготовка монтажных площадок.
• Монтаж воздуховодов: сборка и герметизация воздуховодов с использованием уплотнительных материалов.
• Установка фильтровальных камер: монтаж фильтров в соответствии с проектной последовательностью, проверка герметичности уплотнений.
• Монтаж вентиляционного оборудования: установка вентиляторов, клапанов, заслонок и автоматики.
• Пусконаладочные работы: проверка работоспособности, настройка автоматики, контроль перепадов давления.
• Испытания: проведение аэродинамических испытаний, проверка эффективности фильтрации, оформление акта ввода в эксплуатацию.

Эксплуатация и техническое обслуживание

Основные мероприятия по эксплуатации и техническому обслуживанию:

• Контроль перепада давления: регулярная проверка показаний датчиков и замена фильтров при предельных значениях.
• Проверка герметичности: осмотр воздуховодов и соединений на наличие утечек.
• Обслуживание оборудования: очистка лопаток вентиляторов, проверка подшипников.
• Калибровка датчиков: проверка точности работы датчиков.
• Замена фильтров: соблюдение регламента замены.
• Документация: фиксация всех работ и результатов испытаний.

Типовые ошибки при проектировании и монтаже

Распространённые проблемы и их последствия:

• Неправильный выбор схемы фильтрации: несоответствие типа фильтров классу опасности среды.
• Нарушение последовательности установки фильтров: размещение HEPA-фильтров перед фильтрами грубой очистки.
• Недостаточная герметичность: утечки через неплотности в соединениях.
• Ошибки в аэродинамических расчётах: неверный подбор вентиляторов.
• Отсутствие автоматики: несвоевременное срабатывание сигнализации.
• Несоблюдение противопожарных требований: отсутствие огнезадерживающих клапанов.
• Недостаточный доступ для обслуживания: сложности при замене фильтров.

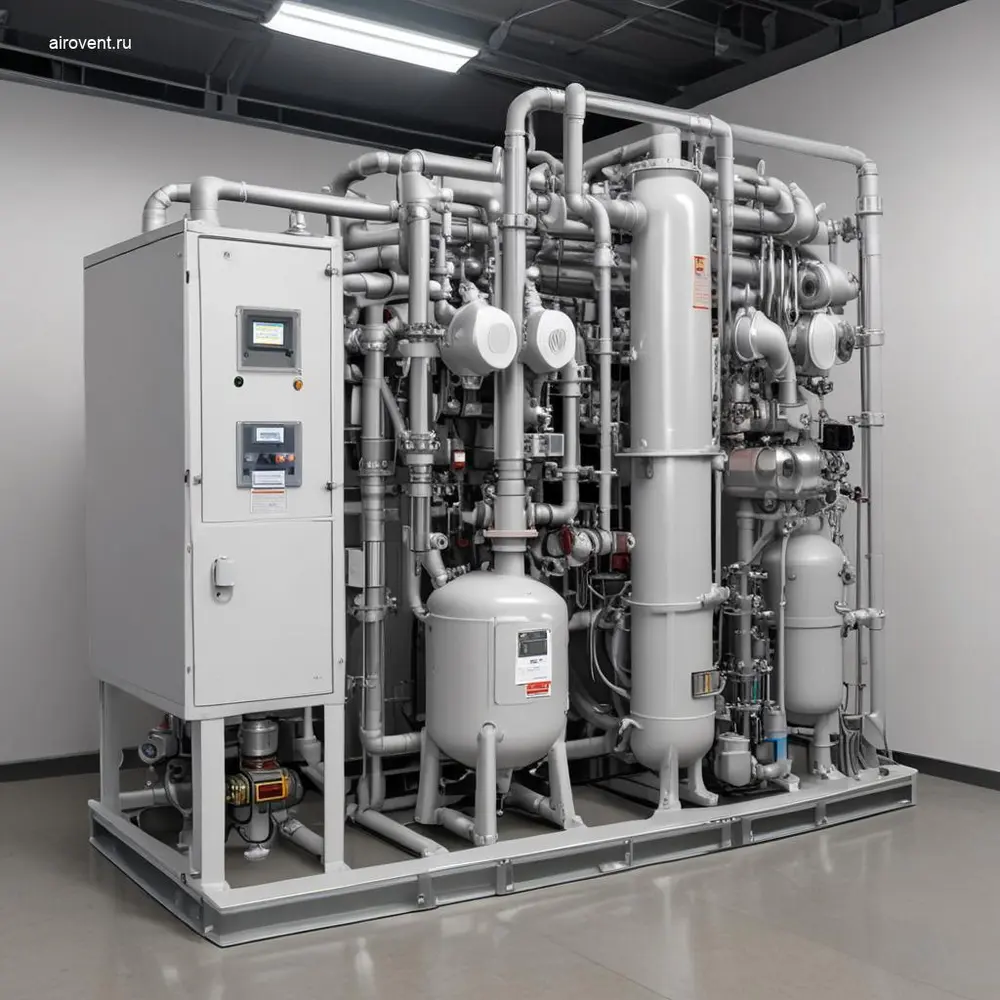

Эксплуатация и обслуживание многоступенчатой фильтрации: чек-листы и рекомендации

Основные задачи эксплуатации

Системы многоступенчатой фильтрации для опасных сред обеспечивают очистку воздуха от токсичных, взрывоопасных или биологически активных частиц. Их эксплуатация требует строгого соблюдения регламентов, так как отказ или снижение эффективности фильтров может угрожать безопасности персонала и оборудования.

Ключевые задачи эксплуатации:

• поддержание заданных параметров расхода воздуха и перепада давления;
• своевременная замена фильтрующих элементов;
• диагностика состояния системы;
• ведение эксплуатационной документации.

Чек-лист регламентного обслуживания

• Проверка показаний манометров на входе и выходе каждой ступени фильтрации с фиксацией перепада давления в журнале.
• Визуальный осмотр фильтров на наличие механических повреждений или коррозии.
• Контроль герметичности соединений и уплотнений.
• Тестирование автоматики: датчиков перепада давления, сигнализаторов, клапанов байпаса.
• Проверка системы управления: логики переключения ступеней, аварийных сигналов.
• Очистка или замена фильтров по графику или при превышении перепада давления.
• Калибровка датчиков и приборов контроля.
• Проверка состояния вентиляторов и воздуховодов.
• Анализ данных мониторинга: динамики давления, частоты срабатывания сигнализации.
• Формирование отчёта по результатам обслуживания.

Сравнение методов диагностики состояния фильтров

Типовые проблемы и их устранение

Распространённые неисправности и способы их устранения:

• Повышенный перепад давления:
  • Причина: засорение фильтров или неправильный класс очистки.
  • Решение: замена фильтров или увеличение площади фильтрации.
• Утечки воздуха или опасных сред:
  • Причина: нарушение герметичности или коррозия.
  • Решение: замена уплотнений, подтяжка соединений или ремонт повреждённых участков.
• Нестабильная работа автоматики:
  • Причина: некорректные настройки датчиков или сбои в системе управления.
  • Решение: перепрограммирование контроллера, калибровка датчиков.
• Снижение расхода воздуха:
  • Причина: засорение воздуховодов или неисправность вентиляторов.
  • Решение: очистка воздуховодов, проверка вентиляторов.

Рекомендации по ведению эксплуатационной документации

Для эффективного контроля и анализа работы системы фиксируются следующие данные:

• показания манометров и датчиков перепада давления;
• дата и результаты визуальных осмотров;
• дата замены фильтров, их тип и класс;
• результаты калибровки датчиков;
• события срабатывания аварийных сигналов;
• данные по энергопотреблению;
• отчёты по лабораторным анализам проб воздуха.

Документация хранится в доступном формате для быстрого анализа трендов и принятия решений.
