Проектировщикам ОВиК, генподрядчикам и эксплуатационным службам важно учитывать ключевые аспекты установки и обслуживания огнезадерживающих клапанов (ОЗК) в системах дымоудаления и противодымной вентиляции. От правильного подбора, монтажа и эксплуатации этих элементов зависит эффективность противопожарной защиты зданий и безопасность людей. В материале рассмотрены конструктивные особенности, нормативные требования, типовые ошибки и рекомендации по проектированию, установке и обслуживанию ОЗК.

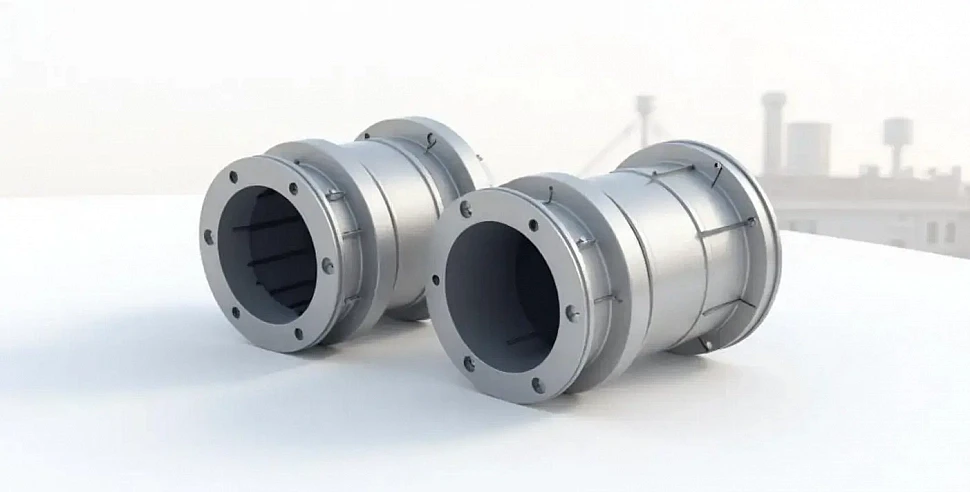

Огнезадерживающие клапаны в системе противодымной защиты: конструкция, назначение и нормативные требования
Назначение огнезадерживающих клапанов
ОЗК локализуют очаги возгорания, предотвращая распространение дыма по воздуховодам, и обеспечивают работоспособность систем дымоудаления. Их устанавливают в следующих инженерных системах:
- приточно-вытяжная вентиляция;
- дымоудаление;
- подпор воздуха в лестничных клетках, лифтовых шахтах и коридорах эвакуации.
Конструктивные элементы ОЗК
Типовая конструкция огнезадерживающего клапана включает следующие компоненты:
| Элемент | Назначение | Материал и характеристики |
|---|---|---|
| Корпус | Обеспечивает прочность и герметичность, монтируется в разрыв воздуховода | Оцинкованная или нержавеющая сталь. Толщина стенок определяется проектом |
| Лопатки | Перекрывают сечение воздуховода при срабатывании | Огнестойкая сталь с термоизоляцией. Количество зависит от сечения клапана |
| Термочувствительный элемент | Инициирует срабатывание при температуре 72 °C | Сплав с заданной температурой плавления |
| Привод | Открывает и закрывает клапан по сигналу автоматики или вручную | Электрический или пневматический. Тип выбирается по техническому заданию |
| Термоизоляция | Снижает теплопередачу к корпусу и строительным конструкциям | Минеральная вата или базальтовое волокно. Толщина определяется расчётом |
| Уплотнения | Обеспечивают герметичность клапана в закрытом состоянии | Терморасширяющийся материал или силикон |
На схеме поперечного сечения ОЗК в воздуховоде d 160 мм отображены:
- корпус, интегрированный в воздуховод;
- лопатки в закрытом положении;
- плавкий замок в потоке воздуха;
- привод с рычажным механизмом;
- термоизоляция на корпусе;
- сопутствующее оборудование: вентиляторы дымоудаления, шкафы автоматики.
Нормативные требования к установке и эксплуатации
Проектирование и монтаж ОЗК регламентируются следующими документами:
- СП 7.13130.2013;
- СП 60.13330.2020;
- ГОСТ Р 53301-2013;
- Федеральный закон № 123-ФЗ.
Основные требования к ОЗК:
- огнестойкость не ниже предела огнестойкости ограждающих конструкций (EI 30, EI 60, EI 90);
- установка в местах пересечения воздуховодами противопожарных преград;
- автоматическое закрытие по сигналу пожарной сигнализации или при срабатывании термоэлемента;
- герметичность класса «В» по ГОСТ Р 53301-2013;
- обеспечение доступа для обслуживания и замены термоэлементов.
Проверка ОЗК на этапах проектирования и монтажа
Для корректной работы системы необходимо учесть следующие аспекты:
- согласован ли предел огнестойкости ОЗК с проектной документацией;
- указан ли тип привода и его совместимость с системой автоматики;
- предусмотрены ли места установки ОЗК по трассировке воздуховодов;
- выполнен ли расчёт аэродинамического сопротивления;
- учтена ли термоизоляция корпуса;
- включены ли в смету расходы на замену термоэлементов;
- проведена ли проверка герметичности после монтажа;
- обеспечен ли доступ для обслуживания;
- проведены ли пусконаладочные работы с проверкой автоматического и ручного срабатывания;
- составлен ли акт приёмки с указанием даты следующего технического обслуживания.
Рекомендация: При выборе ОЗК отдавайте предпочтение моделям с сертификатами соответствия и протоколами испытаний на огнестойкость. Уточняйте у производителя возможность поставки клапанов нестандартных размеров или во взрывозащищённом исполнении.
Типовые ошибки при проектировании и монтаже
Наиболее распространённые проблемы и способы их устранения:
- Заниженный предел огнестойкости. Необходимо использовать клапаны с параметрами, соответствующими проектным требованиям.
- Неправильная трассировка. Обеспечьте свободный доступ для обслуживания и ремонта.
- Несовместимость с автоматикой. Проверьте совместимость привода с системой пожарной сигнализации.
- Нарушение герметичности. Контролируйте качество уплотнений и плотность прилегания лопаток.
- Неправильная настройка привода. Настройте параметры срабатывания в соответствии с проектом.
- Отсутствие регламентного обслуживания. Соблюдайте сроки замены термоэлементов и проведения технического обслуживания.
Взаимодействие ОЗК с элементами системы противодымной защиты
Огнезадерживающие клапаны функционируют в комплексе с другими компонентами:
- Вентиляторы дымоудаления. Клапаны перекрывают воздуховоды, а вентиляторы обеспечивают удаление дыма.
- Система автоматики. Приводы получают сигнал на закрытие от пожарной сигнализации.
- Противопожарные двери и клапаны. Обеспечивают комплексную защиту путей эвакуации.
- Дымоходы и шахты. Устанавливаются на входе в дымоходы для предотвращения распространения дыма.
Координацию работы всех элементов системы подтверждают в ходе пусконаладочных работ.
Правила монтажа огнезадерживающих клапанов: ошибки и рекомендации
Область применения и нормативные требования
Монтаж ОЗК в системах вентиляции и дымоудаления осуществляется в соответствии с:
- СП 7.13130.2013;
- СП 60.13330.2020;
- ГОСТ Р 53301-2013.
Проектная документация определяет тип, количество и места установки огнезадерживающих клапанов.
Подготовка к монтажу ОЗК
Перед началом работ необходимо выполнить следующие шаги:
- проверить соответствие ОЗК спецификации: тип, габариты, предел огнестойкости, направление потока;
- убедиться в наличии сертификатов и паспортов на оборудование;
- проверить комплектность: корпус, привод, кронштейны, уплотнители, крепёж;
- осмотреть воздуховоды на предмет повреждений;
- подготовить монтажные проёмы в ограждающих конструкциях;
- проверить работоспособность привода и системы управления;
- согласовать график работ с генподрядчиком.
Типовые ошибки монтажа и способы их устранения
Нарушение технологии монтажа снижает эффективность противопожарной защиты. Рассмотрим основные ошибки и рекомендации по их предотвращению:
| Ошибка | Последствия | Рекомендации |
|---|---|---|
| Неправильная ориентация клапана | Снижение пропускной способности, повышенный шум, износ механизма | Следуйте маркировке на корпусе и проектной документации |
| Негерметичные стыки | Проникновение дыма, снижение огнестойкости | Используйте огнестойкие уплотнители |
| Несоответствие кронштейнов | Деформация корпуса, нарушение соосности | Применяйте кронштейны, рекомендованные производителем |
| Отсутствие теплоизоляции | Снижение огнестойкости строительных конструкций | Используйте негорючую теплоизоляцию |
| Неправильное подключение привода | Отказ клапана при пожаре | Следуйте схеме подключения из паспорта оборудования |
| Отсутствие доступа для технического обслуживания | Затруднённый контроль и ремонт | Обеспечьте ревизионные люки |
Рекомендация: При монтаже ОЗК в системах дымоудаления используйте огнестойкие уплотнители и теплоизоляцию с пределом огнестойкости не ниже EI 60 или EI 120.
Особенности монтажа в различных системах
Монтаж в приточных и вытяжных системах вентиляции
Основные требования:
- расстояние от местных сопротивлений — не менее 1 м;
- ось заслонки в горизонтальных воздуховодах должна быть вертикальной;
- учёт динамических нагрузок в системах с переменным расходом воздуха (VAV).
Монтаж в системах дымоудаления
Особенности установки:
- использование огнестойких воздуховодов и крепежа;
- теплоизоляция в местах прохода через строительные конструкции;
- обеспечение доступа для осмотра и обслуживания;
- резервирование электропитания привода.
Пусконаладочные работы и приёмка ОЗК
Основные этапы пусконаладочных работ:
- визуальный контроль монтажа;
- проверка работоспособности привода;
- испытания на герметичность;
- проверка сигналов обратной связи;
- составление акта выполненных работ.
Рекомендация: Время срабатывания привода ОЗК в системах дымоудаления не должно превышать 30 секунд.
Регламентное обслуживание и эксплуатация
Периодичность технического обслуживания:
- ежемесячный визуальный осмотр;
- ежеквартальная проверка привода;
- ежегодная проверка герметичности;
- контроль состояния теплоизоляции;
- замена изношенных уплотнений;
- ведение журнала технического обслуживания.
Документация и отчётность
Комплект исполнительной документации включает:
- акт скрытых работ;
- акт монтажных работ;
- протокол пусконаладочных работ;
- паспорта и сертификаты на оборудование;
- схемы подключения;
- журнал технического обслуживания.
Документацию передают заказчику и службе эксплуатации объекта.
Эксплуатация и обслуживание огнезадерживающих клапанов
Нормативные требования и периодичность обслуживания
ОЗК — критически важный элемент систем противодымной защиты. Регламентные работы включают:
- визуальный осмотр;
- проверку приводов и плавких вставок;
- тестирование взаимодействия с системой автоматики.
Периодичность обслуживания:
- не реже 1 раза в 6 месяцев для объектов с круглосуточным пребыванием людей;
- 1 раз в год для остальных объектов.
Основные нормативные документы:
- СП 7.13130.2013;
- ГОСТ Р 53301-2013;
- Федеральный закон № 123-ФЗ.
Чек-лист проверки ОЗК
При техническом обслуживании необходимо:
- осмотреть корпус и лопатки на предмет повреждений;
- проверить состояние уплотнений;
- контролировать целостность плавкой вставки;
- протестировать работоспособность привода;
- проверить систему сигнализации;
- контролировать надёжность крепежа;
- очистить внутренние поверхности;
- зафиксировать результаты в журнале технического обслуживания.
Сравнение типов ОЗК по эксплуатационным характеристикам
| Критерий | Электропривод | Пружинный привод | Комбинированный привод |
|---|---|---|---|
| Управление | Дистанционное и ручное | Автономное и ручное | Дистанционное, автономное и ручное |
| Электропитание | Постоянное или резервное | Не требуется | Для дистанционного управления |
| Скорость срабатывания | До 30 с | Мгновенное | Мгновенное или по команде |
| Сложность технического обслуживания | Проверка цепей и привода | Минимальная | Повышенная |
| Надёжность без электропитания | Низкая | Высокая | Высокая |
| Совместимость с автоматикой | Полная | Ограниченная | Полная |
Типовые неисправности и их устранение
Распространённые проблемы и способы их решения:
- Заклинивание лопаток. Устраняется очисткой или заменой деталей.
- Несрабатывание привода. Проверьте цепи питания и замените привод при необходимости.
- Повреждение плавкой вставки. Замените вставку на новую.
- Нарушение герметичности. Замените уплотнения или отрегулируйте лопатки.
- Отсутствие сигнала о срабатывании. Восстановите цепи сигнализации или замените датчики.
Рекомендация: Заменяйте плавкие вставки не реже одного раза в 5 лет. Проверяйте соответствие температуры срабатывания проектным требованиям.
Документация и отчётность по эксплуатации
Эксплуатационная документация включает:
- Паспорт оборудования — содержит технические характеристики, данные производителя и дату ввода в эксплуатацию;
- Журнал технического обслуживания — фиксирует проведённые работы и выявленные неисправности;
- Акт проверки — отражает результаты тестирования;
- Проектная документация — схемы и требования к системе;
- Инструкция по эксплуатации — рекомендации производителя.
Все записи в документации заверяются подписью ответственного лица.
Взаимодействие с подрядными организациями
Привлечение подрядных организаций для обслуживания ОЗК требует:
- заключения договора с лицензированной организацией;
- определения объёма и периодичности работ;
- обеспечения доступа к объекту;
- контроля выполнения работ;
- получения актов выполненных работ.
Выбирайте подрядчиков с опытом работы в области противодымной защиты и сертифицированными специалистами.
Огнезадерживающие клапаны — критически важный элемент систем противодымной защиты. Их корректное проектирование, монтаж и эксплуатация требуют строгого соблюдения нормативных требований, регламентов технического обслуживания и взаимодействия с системой автоматики. Регулярные проверки и документирование параметров обеспечивают работоспособность системы противодымной вентиляции и безопасность объекта.
