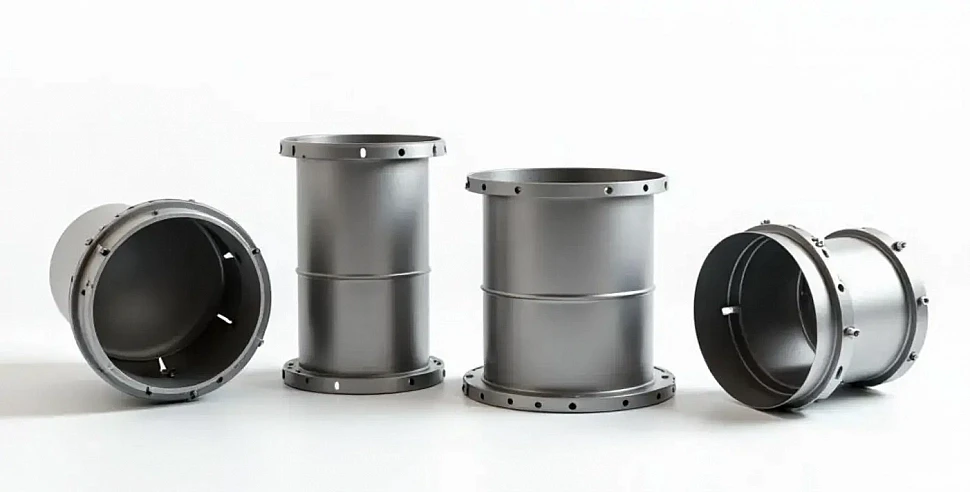

Оцинкованная сталь для воздуховодов: выбор, монтаж и обслуживание в инженерных системах зданий

Критерии выбора оцинкованной стали для воздуховодов: параметры, классы и проектные требования

Основные параметры оцинкованной стали

При проектировании систем вентиляции и дымоудаления ключевыми характеристиками оцинкованной стали выступают толщина металла, класс цинкового покрытия, механическая прочность и коррозионная стойкость. Эти параметры напрямую влияют на долговечность воздуховодов, герметичность системы и её способность выдерживать эксплуатационные нагрузки.

Толщину стали подбирают в зависимости от диаметра воздуховодов и рабочего давления. Для сечений до d 315 мм достаточно 0,5–0,7 мм, для диаметров свыше 1000 мм требуется не менее 1,0 мм. Класс цинкового покрытия (140, 200 или 275 г/м²) выбирают исходя из агрессивности среды: для стандартных условий подходит 140 г/м², для влажных или химически активных сред — 200 или 275 г/м².

Механическая прочность обеспечивает устойчивость к деформациям при монтаже и эксплуатации, особенно в системах с высоким статическим давлением. Коррозионная стойкость критична для воздуховодов во влажных, запылённых помещениях или в системах дымоудаления, где возможны температурные перепады и воздействие агрессивных газов.

Классы оцинкованной стали и условия их применения

Классы оцинкованной стали определяют толщину цинкового покрытия и его защитные свойства. Выбор зависит от эксплуатационных условий и требований проекта.

Проектные требования к оцинкованной стали

Проектные требования формируются на основе технического задания, нормативов и специфики объекта. При выборе материала учитывают:

• Соответствие стали требованиям СП и ГОСТ по толщине, классу покрытия и механическим свойствам.
• Рабочее давление: для систем с высоким статическим давлением, например дымоудаления, требуется сталь большей толщины.
• Температурный режим: при высоких температурах используют сталь с повышенной термостойкостью.
• Совместимость с фланцами, крепежом и уплотнителями.
• Требования к герметичности: для чистых помещений может потребоваться более плотное цинковое покрытие.
• Условия монтажа: в стеснённых условиях или при сложной конфигурации выбирают сталь с улучшенной пластичностью.

Чек-лист выбора оцинкованной стали

• Определяем диаметр воздуховодов и рабочее давление по проекту.
• Подбираем толщину стали в зависимости от диаметра и давления.
• Уточняем класс цинкового покрытия исходя из условий эксплуатации: влажность, запылённость, агрессивность среды.
• Проверяем соответствие стали требованиям СП и ГОСТ.
• Согласовываем параметры с требованиями к герметичности и температурному режиму.
• Проверяем совместимость с фланцами, крепежом и уплотнителями.
• Оцениваем условия монтажа и при необходимости выбираем сталь с улучшенной пластичностью.
• Запрашиваем у поставщика сертификаты соответствия и протоколы испытаний.
• Согласовываем выбор стали с проектировщиком и заказчиком на стадии проектирования.

Типовые ошибки при выборе оцинкованной стали

Неправильный выбор материала приводит к коррозии, деформации, нарушению герметичности и снижению эффективности системы. Наиболее распространённые ошибки:

• Недостаточная толщина стали: деформация под давлением, особенно в системах с высоким статическим давлением.
• Низкий класс цинкового покрытия: ускоренная коррозия в агрессивных средах, сокращение срока службы.
• Несоответствие температурному режиму: деформация или разрушение при высоких температурах, характерных для систем дымоудаления.
• Несовместимость с элементами системы: утечки воздуха, нарушение герметичности.
• Отсутствие сертификатов: риск использования некачественного материала.

Монтаж воздуховодов из оцинкованной стали: типовые ошибки и регламенты пусконаладки

Подготовительный этап: требования к проекту и материалам

Перед началом монтажа необходимо проверить проектную документацию и соответствие материалов техническим условиям. Все элементы — от прямых участков до фасонных деталей и крепежа — должны соответствовать заявленным параметрам: толщине металла, классу герметичности, антикоррозийному покрытию и геометрическим размерам.

Важно убедиться в наличии сертификатов и паспортов на оцинкованную сталь, а также на огнезадерживающие клапаны. Отсутствие документации или несоответствие материалов проектным требованиям может привести к отказам при сдаче системы в эксплуатацию.

Основные ошибки при монтаже воздуховодов

Типовые ошибки при монтаже связаны с нарушением технологии сборки, крепления и герметизации:

• Неправильная установка хомутов и фланцев: разгерметизация стыков, утечки воздуха, снижение КПД системы.
• Нарушение шага креплений: провисание воздуховодов, деформация, повышенный уровень шума.
• Некачественная герметизация стыков: утечки воздуха, пылеобразование, падение производительности.
• Несоблюдение уклонов: скопление конденсата, коррозия, засоры.
• Неправильная установка огнезадерживающих клапанов: несоответствие требованиям пожарной безопасности.
• Использование повреждённых элементов: ускоренная коррозия, сокращение срока службы.

Регламенты пусконаладочных работ

Пусконаладочные работы включают проверку герметичности, работоспособности и соответствия системы проектным параметрам:

• Визуальный контроль: проверка правильности монтажа, креплений, герметизации стыков и установки клапанов.
• Испытания на герметичность: проводятся в соответствии с проектом или нормативными требованиями. Для систем дымоудаления испытания выполняют при повышенном давлении.
• Аэродинамические испытания: замер расхода воздуха (м³/ч), статического давления (Па) и скорости в контрольных точках.
• Проверка автоматики: тестирование системы управления, датчиков, приводов и клапанов.
• Испытания на шум и вибрацию: измерение уровня шума (дБ(А)) и вибрации. При превышении допустимых значений проводят корректировку.
• Составление документации: акты скрытых работ, протоколы испытаний, паспорта на систему.

Чек-лист для контроля монтажа воздуховодов

• Проверяем наличие проектной документации и соответствие материалов спецификации.
• Контролируем качество стали: отсутствие повреждений, соответствие толщины и покрытия.
• Проверяем сборку, установку хомутов, фланцев и герметизацию стыков.
• Соблюдаем проектный шаг креплений, исключаем провисания.
• Контролируем уклоны горизонтальных участков и наличие дренажных устройств.
• Проверяем установку огнезадерживающих клапанов и доступ к ним для обслуживания.
• Проводим визуальный осмотр на отсутствие механических повреждений и коррозии.
• Выполняем испытания на герметичность и аэродинамические тесты.
• Проверяем работу автоматики и системы управления.
• Оформляем исполнительную документацию и акты освидетельствования.

Требования к эксплуатации и техническому обслуживанию

После завершения монтажа и пусконаладочных работ система передаётся в эксплуатацию. Для обеспечения её долговечности и бесперебойной работы необходимо:

• Регулярный осмотр: не реже одного раза в квартал. Проверяют герметичность стыков, состояние креплений, наличие коррозии и механических повреждений.
• Очистка воздуховодов: периодичность определяется проектом или регламентом. Загрязнение воздуховодов снижает производительность системы и увеличивает риск возгорания.
• Обслуживание огнезадерживающих клапанов: проверка приводов и датчиков не реже двух раз в год.
• Контроль параметров: замер расхода воздуха, давления и температуры для выявления отклонений от проектных значений.
• Ведение документации: фиксация результатов осмотров и испытаний в журналах эксплуатации.

Несоблюдение регламента технического обслуживания приводит к снижению эффективности системы, росту энергопотребления и повышению риска аварийных ситуаций.

Обслуживание и эксплуатация воздуховодов из оцинкованной стали: регламенты и диагностика

Нормативные требования и периодичность обслуживания

Обслуживание воздуховодов регламентируется нормативными документами и внутренними стандартами эксплуатации. Основные требования включают:

• Плановые осмотры — не реже одного раза в 6 месяцев для стандартных условий эксплуатации.
• Ежемесячные проверки для систем, работающих в агрессивных средах или с повышенными требованиями к чистоте воздуха, например в медицинских учреждениях или лабораториях.
• Внеплановые осмотры после аварийных ситуаций, ремонтных работ или изменений в конфигурации системы.

Периодичность обслуживания фиксируют в эксплуатационной документации и согласовывают с требованиями производителя оборудования.

Чек-лист диагностики воздуховодов

• Визуальный осмотр покрытия: выявление коррозии, механических повреждений, отслоений цинкового слоя.
• Контроль герметичности соединений: проверка состояния фланцевых и бесфланцевых стыков, уплотнителей.
• Измерение аэродинамических параметров: расход воздуха (м³/ч), статическое давление (Па).
• Проверка крепёжных элементов: подвесов, хомутов, кронштейнов на предмет деформации или ослабления.
• Диагностика теплоизоляции: целостность слоя, отсутствие намокания или конденсата.
• Контроль запорно-регулирующей арматуры: клапанов, заслонок, шиберов.
• Проверка воздухораспределительных устройств: решёток, диффузоров, анемостатов на предмет засорения.
• Анализ шумовых характеристик: измерение уровня шума (дБ(А)) в контрольных точках.
• Сравнение фактических параметров с проектными значениями.

Типовые дефекты воздуховодов и методы их устранения

Инструменты и оборудование для диагностики

Для эффективного обслуживания воздуховодов используют следующие инструменты и оборудование:

• Визуальный контроль: фонари, эндоскопы, зеркала с подсветкой.
• Аэродинамические замеры: анемометры, дифманометры, трубки Пито.
• Контроль герметичности: течеискатели, дымогенераторы, манометры.
• Акустическая диагностика: шумомеры, анализаторы спектра.
• Тепловизионное обследование: тепловизоры.
• Механические измерения: толщиномеры, динамометры.

Выбор инструмента зависит от специфики объекта. Для сложных систем рекомендуется использовать автоматизированные комплексы диагностики, интегрированные с системами диспетчеризации.

Документирование результатов обслуживания

Ведение эксплуатационной документации — ключевой элемент управления инженерными системами. В документации фиксируют:

• Дату и объём проведённых работ.
• Выявленные дефекты с указанием локализации и степени критичности.
• Результаты измерений: расход воздуха, давление, уровень шума.
• Методы устранения дефектов и использованные материалы.
• Рекомендации по дальнейшей эксплуатации.
• Ответственных лиц и исполнителей.

Документацию хранят в соответствии с требованиями законодательства. Для удобства ведения истории обслуживания рекомендуется использовать цифровые системы учёта.

Взаимодействие с подрядными организациями

Привлечение подрядных организаций для обслуживания воздуховодов требует чёткой координации. Основные аспекты взаимодействия:

• Требования к подрядчику: наличие допусков СРО, опыта работы, сертифицированного персонала и оборудования.
• Техническое задание: детализация объёмов работ, критериев приёмки, сроков и форм отчётности.
• Контроль качества: проведение промежуточных проверок, участие в приёмке работ, анализ документации.
• Гарантийные обязательства: фиксация сроков гарантии на выполненные работы и использованные материалы.

Для минимизации рисков в договоры включают штрафные санкции за нарушение сроков и качества работ, а также предусматривают возможность замены подрядчика при невыполнении обязательств.
