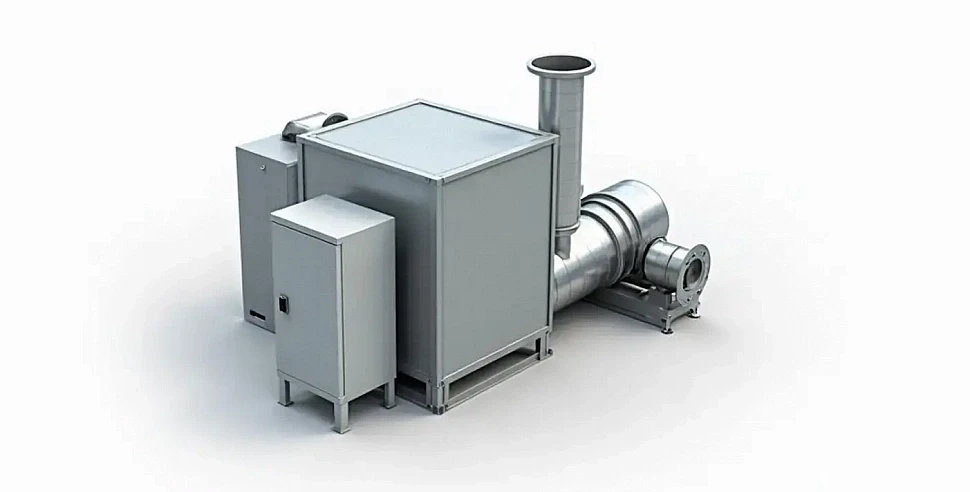

Приточная вентиляция с рекуперацией тепла — что это такое и зачем это нужно: технические аспекты для девелоперов и генподрядчиков

Проектирование приточной вентиляции с рекуперацией тепла — ключевой этап создания энергоэффективных инженерных систем зданий. Правильный подбор оборудования, расчёт аэродинамики и соблюдение нормативов обеспечивают стабильную работу системы, снижение эксплуатационных затрат и соответствие требованиям безопасности. Решения с рекуперацией востребованы в офисных комплексах, производственных цехах, медицинских учреждениях и объектах с жёсткими требованиями к микроклимату.

Проектирование приточной вентиляции с рекуперацией тепла: ключевые параметры и нормативы

Исходные данные для проектирования

Проектирование приточной установки с рекуперацией основывается на следующих параметрах:

• объёмно-планировочные характеристики объекта: площадь помещений, высота потолков, функциональное назначение зон;
• расчётные параметры воздуха: температура, относительная влажность, энтальпия;
• нормативные требования к воздухообмену согласно СП и санитарным правилам;
• допустимые уровни шума и вибрации, регламентированные для конкретного типа объекта;
• категория надёжности электроснабжения по ПУЭ;
• габаритные ограничения для размещения оборудования;
• характеристики теплоносителя при наличии догрева или доохлаждения воздуха.

На предпроектной стадии уточняются климатические параметры региона по СП 131.13330 и специфика эксплуатации объекта, включая сезонные нагрузки и графики работы.

Выбор типа рекуператора

Эффективность системы рекуперации напрямую зависит от типа теплообменника. Основные решения и их характеристики приведены в таблице:

Расчёт производительности и аэродинамики

Расчёт системы выполняется поэтапно:

• определение требуемого воздухообмена по каждому помещению;
• выбор оптимальной схемы воздухораспределения;
• расчёт аэродинамического сопротивления сети воздуховодов;
• подбор вентиляторов с учётом производительности и КПД;
• проверка баланса приточного и вытяжного воздуха с допуском ±10 %;
• расчёт тепловой мощности рекуператора.

При расчёте рекуператора учитываются следующие факторы:

• температурная эффективность теплообменника;
• баланс расходов приточного и вытяжного воздуха;
• климатические параметры наружного и удаляемого воздуха;
• риск обмерзания теплообменника в холодный период.

Компоновка оборудования и трассировка воздуховодов

Компоновка оборудования выполняется с учётом следующих требований:

• минимизация протяжённости воздуховодов для снижения потерь;
• обеспечение удобства обслуживания и доступа к оборудованию;
• применение мер по шумо- и виброизоляции;
• соблюдение противопожарных требований.

Трассировка воздуховодов включает:

• использование круглых воздуховодов для снижения аэродинамического сопротивления;
• минимизацию количества поворотов и изменений сечения;
• установку регулирующих устройств для балансировки системы;
• размещение воздухораспределительных решёток вдали от источников загрязнения;
• обеспечение доступа для периодической очистки воздуховодов.

Нормативные требования к проектированию

Проектирование систем вентиляции с рекуперацией осуществляется в соответствии с действующими нормативами:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»;
• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»;
• ГОСТ Р 56924-2016 «Вентиляция зданий. Расчётные параметры микроклимата»;
• ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях».

Основные требования к системам включают:

• обеспечение заданных параметров микроклимата в обслуживаемых зонах;
• соблюдение предельно допустимых концентраций вредных веществ;
• поддержание требуемого воздухообмена;
• ограничение уровней шума и вибрации;
• применение противопожарных мер, включая установку огнезадерживающих клапанов;
• повышение энергоэффективности системы.

Чек-лист проверки проектной документации

• соответствие расчётного воздухообмена техническому заданию и нормативным требованиям;
• корректность подбора типа и мощности рекуператора;
• баланс приточного и вытяжного воздуха по системе;
• аэродинамический расчёт и подбор вентиляторов;
• соответствие уровней шума и вибрации допустимым значениям;
• выполнение противопожарных мероприятий;
• обеспечение доступа для обслуживания оборудования;
• оценка энергоэффективности системы;
• корректность схемы автоматики и управления;
• резервирование критически важных узлов;
• соответствие проектной документации техническому заданию.

Монтаж и пусконаладка: типовые ошибки и чек-лист ПНР

Подготовка к монтажу

Перед началом монтажных работ необходимо проверить:

• комплектность поставленного оборудования;
• соответствие габаритов помещения для размещения установки проектным решениям;
• наличие закладных элементов для крепления оборудования;
• готовность инженерных систем: электроснабжение, дренаж, теплоноситель;
• обеспечение доступа для монтажа и последующего обслуживания;
• согласованность графика работ со смежными подрядчиками.

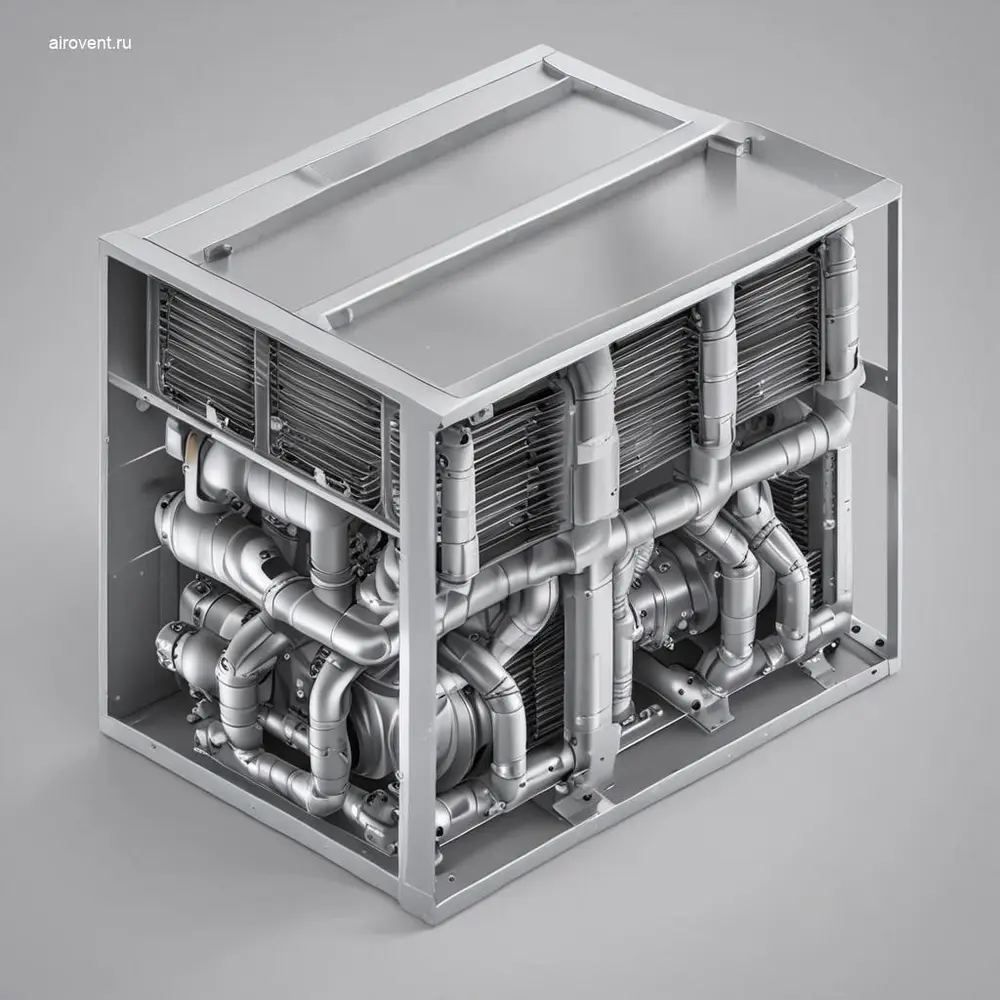

Монтаж оборудования и воздуховодов

Основные этапы монтажа включают:

• установку приточной установки на виброопоры для снижения передачи вибрации;
• монтаж оцинкованных воздуховодов с герметичными соединениями;
• установку огнезадерживающих клапанов в противопожарных преградах;
• подключение гибких вставок на входе и выходе установки;
• крепление воздуховодов с шагом, указанным в проекте.

Требования к монтажу и типовые ошибки приведены в таблице:

Монтаж автоматики и электрических соединений

На этапе монтажа автоматики выполняются следующие работы:

• установка датчиков температуры, влажности и давления;
• подключение контроллеров и панелей управления;
• монтаж исполнительных механизмов: приводов клапанов, насосов, вентиляторов;
• маркировка кабельных трасс для упрощения обслуживания;
• проверка соответствия напряжения и фазировки.

Пусконаладочные работы

Пусконаладочные работы проводятся в несколько этапов:

• визуальный осмотр оборудования и воздуховодов;
• проверка герметичности системы с использованием дымовых карандашей;
• настройка автоматики: калибровка датчиков, программирование контроллеров;
• комплексные испытания системы: контроль расхода воздуха, температурных режимов, работы рекуператора;
• оформление акта пусконаладочных работ с фиксацией выявленных отклонений.

Основные параметры контроля и методы испытаний приведены в таблице:

Типовые ошибки монтажа и пусконаладки

• негерметичные соединения воздуховодов, приводящие к потерям воздуха;
• неправильная установка огнезадерживающих клапанов, нарушающая противопожарные требования;
• ошибки в настройках автоматики, снижающие эффективность системы;
• отсутствие или недостаточная виброизоляция оборудования;
• недостаточная защита кабельных трасс от механических повреждений;
• неполная проверка расхода воздуха по системе.

Эксплуатация и обслуживание: регламенты и энергоэффективность

Нормативные требования к эксплуатации

Эксплуатация систем приточной вентиляции с рекуперацией осуществляется в соответствии с:

• строительными нормами и правилами;
• санитарно-гигиеническими требованиями;
• внутренними регламентами эксплуатации объекта.

Контролируемые параметры включают:

• герметичность воздуховодов и соединений;
• состояние теплообменника рекуператора;
• перепад давления на фильтрах;
• работоспособность системы автоматики.

Требования к эксплуатации и последствия их нарушения приведены в таблице:

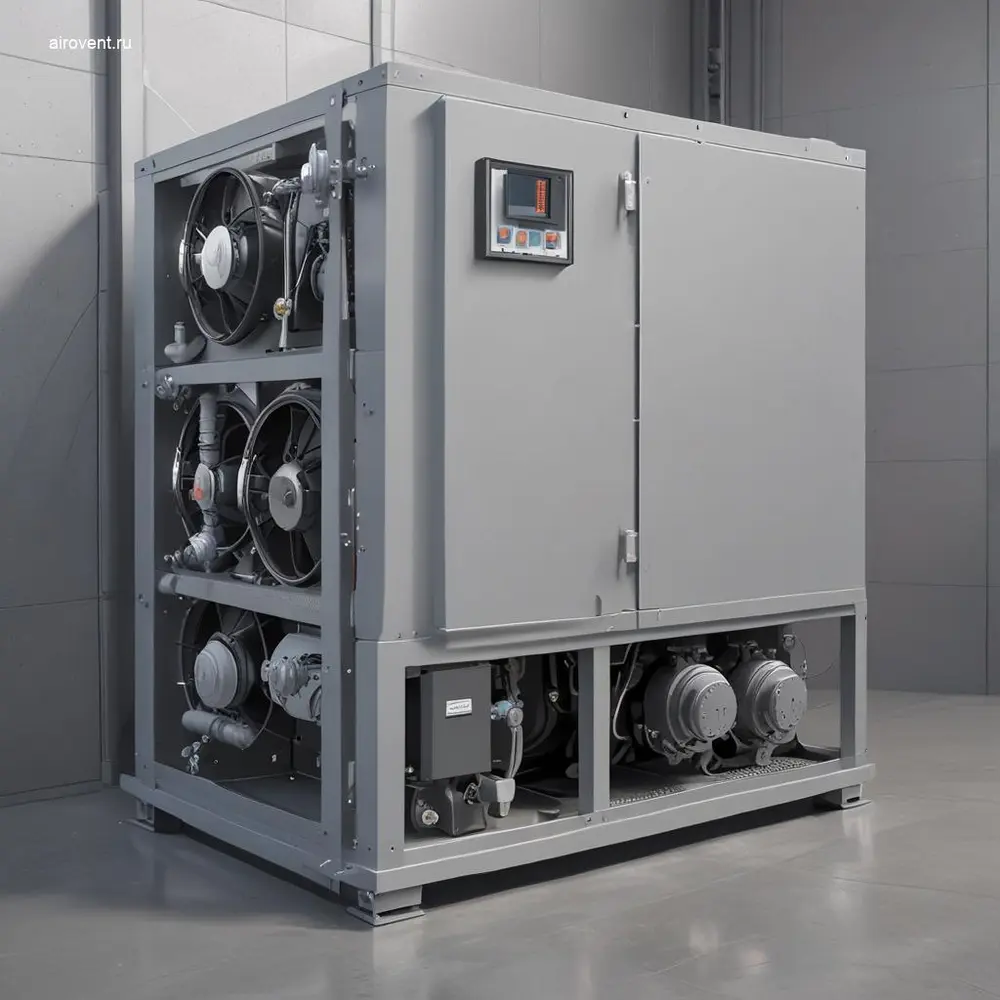

Регламент технического обслуживания

Техническое обслуживание системы проводится по следующему графику:

• Ежемесячно:
  • визуальный осмотр оборудования и воздуховодов;
  • контроль перепада давления на фильтрах;
  • проверка работоспособности системы автоматики;
  • очистка дренажных лотков.
• Ежеквартально:
  • замена фильтров;
  • смазка приводов клапанов и вентиляторов;
  • контроль уровня вибрации вентиляторов;
  • проверка и калибровка датчиков.
• Раз в полгода:
  • очистка теплообменника рекуператора;
  • проверка состояния теплоизоляции воздуховодов;
  • тестирование системы защиты от обмерзания.
• Ежегодно:
  • проведение аэродинамических испытаний системы;
  • калибровка датчиков температуры, влажности и давления;
  • замена изношенных элементов;
  • расчёт фактического коэффициента рекуперации тепла.

Чек-лист подготовки к отопительному сезону

• проверка и замена фильтров;
• очистка теплообменника рекуператора;
• тестирование системы защиты от обмерзания;
• контроль герметичности воздуховодов;
• проверка работоспособности приводов клапанов и вентиляторов;
• тестовый запуск системы;
• контроль уровня вибрации вентиляторов;
• проверка состояния теплоизоляции;
• калибровка датчиков;
• проведение инструктажа для эксплуатационного персонала.

Энергоэффективность: оценка и оптимизация

Эффективность работы системы рекуперации зависит от следующих факторов:

• тип и состояние теплообменника;
• температурные режимы наружного и удаляемого воздуха;
• техническое состояние оборудования;
• герметичность системы;
• настройки системы автоматики.

Оценка энергоэффективности проводится следующими методами:

Оптимизация работы системы включает:

• регулярное техническое обслуживание оборудования;
• настройку параметров системы автоматики;
• применение частотно-регулируемых приводов для вентиляторов;
• проверку и восстановление теплоизоляции воздуховодов;
• интеграцию системы в BMS для непрерывного мониторинга.

Типовые неисправности и методы их устранения

Документирование и отчётность

Ведение документации по эксплуатации системы включает:

• журнал эксплуатации оборудования;
• протоколы испытаний и проверок;
• отчёты по энергоэффективности;
• акты выполненных работ;
• журнал регистрации аварийных ситуаций;
• инструкции по технике безопасности.

Пример записи в журнале эксплуатации:
