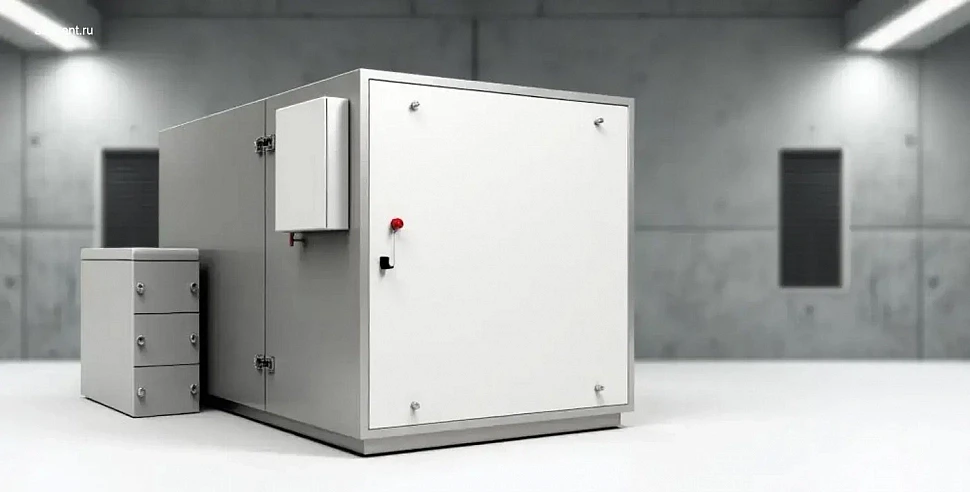

Приточно-вытяжная установка с датчиками температуры: оборудование, монтаж и обслуживание в инженерных системах зданий

Ключевые компоненты приточно-вытяжной установки с датчиками температуры: подбор и технические параметры

Состав системы и назначение элементов

Приточно-вытяжная установка (ПВУ) с датчиками температуры — это комплексное решение для объектов с повышенными требованиями к воздухообмену и микроклимату. В стандартную комплектацию входят:

• Вентиляционные агрегаты: приточный и вытяжной вентиляторы с электродвигателями.
• Теплообменные секции: водяные или электрические калориферы, пластинчатые или роторные рекуператоры.
• Система воздуховодов из оцинкованной стали с фасонными элементами.
• Клапаны дымоудаления и противопожарные заслонки с электрическими или пневматическими приводами.
• Фильтрующие модули с классами очистки по проектным требованиям.
• Датчики температуры: аналоговые (4–20 мА) или цифровые (Modbus RTU).
• Шкаф управления с контроллером, частотными преобразователями и модулями связи.

Каждый элемент подбирается на этапе проектирования с учётом аэродинамических расчётов, теплового баланса и требований к энергоэффективности объекта.

Чек-лист подбора компонентов ПВУ

• Определяем расчётные параметры воздухообмена (м³/ч) и температурные режимы по техническому заданию.
• Проверяем соответствие вентиляторов статическому давлению в сети (Па) и уровню звукового давления (дБ(А)).
• Подтверждаем совместимость датчиков температуры с протоколом системы автоматики (BACnet, LON, Modbus RTU).
• Уточняем класс герметичности клапанов дымоудаления и их соответствие СП по пожарной безопасности.
• Выбираем материал воздуховодов с учётом коррозионной стойкости и толщины стенки (0,5–1,0 мм).
• Согласовываем схему размещения датчиков температуры в приточном, вытяжном каналах и обслуживаемых зонах.
• Проверяем наличие резервных входов в шкафу управления для дополнительных датчиков или исполнительных устройств.
• Подтверждаем комплектность технической документации на русском языке: паспорта, сертификаты, монтажные схемы.

Сравнительный анализ типов датчиков температуры

Технические характеристики воздуховодов из оцинкованной стали

Воздуховоды обеспечивают транспортировку и распределение воздуха в системе. Основные параметры:

• Материал: оцинкованная сталь по ГОСТ 14918-80 (класс цинкового покрытия не ниже П).
• Толщина стенки: 0,5–1,0 мм (зависит от диаметра и давления в сети).
• Диаметры: стандартные типоразмеры от d 100 мм до d 2000 мм.
• Герметичность: класс A, B или C по EN 12237.
• Температурный диапазон эксплуатации: от –30 °C до +80 °C.
• Соединения: фланцевые, ниппельные или сварные.

При проектировании учитываем аэродинамическое сопротивление сети, чтобы избежать перегрузки вентиляторов и повышенного энергопотребления.

Особенности шкафа управления ПВУ

Шкаф управления обеспечивает автоматизированное регулирование работы системы. Включает:

• Контроллер (PLC или специализированный вентиляционный).
• Частотные преобразователи для регулирования скорости вентиляторов.
• Реле защиты двигателей и автоматы защиты цепей.
• Интерфейс для подключения датчиков температуры (аналоговые входы 4–20 мА или цифровые порты).
• Модули связи для интеграции с системами диспетчеризации (BACnet, LON, Modbus).
• Источник бесперебойного питания (ИБП) для работы при перебоях электроэнергии.

На стадии проектирования согласовываем схему подключения датчиков температуры и алгоритмы регулирования (например, ПИД-регулятор).

Требования к клапанам дымоудаления

Клапаны дымоудаления — критически важные элементы системы противодымной вентиляции. Их выбор зависит от:

• Класса огнестойкости: EI 60, EI 90 или EI 120 (по СП 7.13130.2013).
• Типа привода: электрический или пневматический.
• Герметичности: класс I, II или III по ГОСТ Р ЕН 1751-2015.
• Совместимости с системой автоматики: наличие концевых выключателей и обратной связи.
• Условий эксплуатации: температура, влажность, агрессивные среды.

На этапе монтажа проверяем правильность установки клапанов по проектной документации и проводим пусконаладочные работы.

Монтаж приточно-вытяжной установки с датчиками температуры: этапы и контроль качества

Подготовительные работы и требования к помещению

Монтаж ПВУ начинаем с подготовки технического помещения. Основные требования:

• Свободный доступ для обслуживания со всех сторон агрегата (зазор не менее 800 мм).
• Ровное основание с несущей способностью, соответствующей массе установки.
• Подвод инженерных коммуникаций: электропитание, трубопроводы теплоносителя или хладагента, дренаж.
• Соответствие помещения нормам пожарной безопасности и шумоизоляции.
• Наличие проектной документации с точками подключения датчиков температуры, давления и автоматики.

Типовые ошибки на этапе подготовки:

• Отсутствие виброопор или их неправильный подбор.
• Недостаточные зазоры для обслуживания.
• Несоответствие температурных условий в помещении требованиям производителя.

Установка ПВУ и подключение воздуховодов

Основные этапы монтажа:

• Размещаем установку на подготовленное основание, выверяем по уровню. Крепим к фундаменту или раме через виброопоры.
• Монтируем оцинкованные воздуховоды с соблюдением проектных диаметров и уклонов. Соединяем секции на фланцах с прокладками или ниппелями.
• Устанавливаем гибкие вставки между воздуховодами и патрубками установки для компенсации вибрации.
• Монтируем запорную и регулирующую арматуру (заслонки, клапаны) по проектной схеме.
• Герметизируем стыки воздуховодов герметиками, лентами или мастиками, устойчивыми к температурным воздействиям.

Чек-лист контроля качества монтажа:

• Соответствие диаметров и конфигурации воздуховодов проекту.
• Наличие и правильность установки гибких вставок.
• Герметичность всех соединений (проверяем визуально и аэродинамическими испытаниями).
• Отсутствие механических повреждений воздуховодов.
• Работоспособность запорной арматуры.
• Наличие маркировки воздуховодов.

Монтаж вентилятора дымоудаления

Установка вентилятора дымоудаления требует соблюдения норм пожарной безопасности:

• Размещаем вентилятор в отдельном помещении или на кровле согласно проекту.
• Используем огнестойкие воздуховоды (класс огнестойкости уточняем по проекту).
• Монтируем обратные клапаны и огнезадерживающие заслонки по схеме.
• Подключаем вентилятор к системе автоматики с привязкой к датчикам дыма и температуры.
• Обеспечиваем резервное электропитание (при необходимости — дизель-генератор).

Типовые ошибки при монтаже:

• Неправильное расположение вентилятора относительно зон забора и выброса воздуха.
• Отсутствие или неправильная установка огнезадерживающих заслонок.
• Несоответствие класса огнестойкости воздуховодов проекту.
• Ошибки в подключении автоматики.
• Отсутствие регламентных испытаний системы дымоудаления после монтажа.

Прокладка кабельных линий и подключение датчиков

Этапы монтажа системы управления:

• Прокладываем кабельные линии от щита автоматики к ПВУ и датчикам температуры.
• Устанавливаем датчики температуры в проектных точках: на приточном и вытяжном воздуховодах, в помещениях, на теплообменниках.
• Подключаем датчики к контроллеру с соблюдением полярности и маркировки жил.
• Монтируем исполнительные устройства: приводы заслонок, частотные преобразователи, клапаны.
• Настраиваем параметры контроллера по проектным значениям температуры, давления и расхода воздуха.

Чек-лист контроля качества:

• Соответствие марки и сечения кабелей проекту.
• Наличие защитных труб или коробов для кабельных линий.
• Правильность подключения датчиков температуры.
• Отсутствие повреждений изоляции кабелей.
• Наличие маркировки кабельных линий и клеммных соединений.
• Работоспособность исполнительных устройств.
• Корректность отображения показаний датчиков на панели управления.

Пусконаладочные работы и контроль качества

Основные этапы пусконаладки:

• Визуальный осмотр установки и воздуховодов на соответствие проекту.
• Проверка герметичности воздуховодов методом аэродинамических испытаний.
• Тестовый запуск ПВУ с проверкой направления вращения вентиляторов.
• Настройка параметров автоматики: температурных режимов, давления, расхода воздуха.
• Проверка работоспособности датчиков температуры и исполнительных устройств.
• Балансировка системы для обеспечения проектных расходов воздуха.
• Испытания системы дымоудаления с проверкой срабатывания автоматики.

Типовые ошибки на этапе пусконаладки:

• Неправильная настройка частотных преобразователей.
• Отсутствие балансировки системы.
• Ошибки в настройке автоматики.
• Недостаточная герметичность воздуховодов.
• Отсутствие протоколов испытаний.

Документальное оформление и передача в эксплуатацию

Перечень обязательных документов:

• Акт выполненных работ по монтажу ПВУ.
• Протоколы испытаний на герметичность воздуховодов и работоспособность системы.
• Паспорта и сертификаты на оборудование.
• Инструкции по эксплуатации и обслуживанию.
• Схемы электрических подключений и автоматики.
• Журнал наладки и пусконаладочных работ.
• Акт приёмки системы в эксплуатацию.

Рекомендации по эксплуатации:

• Разрабатываем регламент технического обслуживания.
• Обучаем персонал заказчика правилам эксплуатации.
• Назначаем ответственное лицо за техническое состояние установки.
• Обеспечиваем запасными частями и расходными материалами.

Обслуживание и эксплуатация ПВУ с датчиками температуры: регламенты и диагностика

Регламент технического обслуживания

Систематическое обслуживание ПВУ — обязательное условие для поддержания проектных параметров воздухообмена, энергоэффективности и безопасности. Частота и объём работ зависят от условий эксплуатации и требований производителя.

• Проверяем герметичность корпуса ПВУ и воздуховодов.
• Очищаем теплообменники от загрязнений и коррозии.
• Контролируем состояние приводов клапанов и заслонок.
• Заменяем или очищаем воздушные фильтры по графику или перепаду давления.
• Проверяем работоспособность вентиляторов: вибрацию, шум, потребляемый ток, состояние подшипников.
• Калибруем датчики температуры и влажности.
• Тестируем систему автоматики: логику управления, аварийные сигналы, работу контроллеров.
• Проверяем систему дымоудаления: клапаны, приводы, сигнализацию, связь с пожарной автоматикой.
• Смазываем подвижные части по карте смазки производителя.
• Проверяем электрические соединения, затяжку клемм, изоляцию кабелей.
• Ведём журнал технического обслуживания.

Замена фильтров: порядок и контроль качества

Воздушные фильтры защищают оборудование от загрязнений и поддерживают чистоту приточного воздуха. Основной критерий замены — достижение предельного перепада давления на фильтре.

• Отключаем ПВУ от электропитания и блокируем пусковые устройства.
• Снимаем панель доступа к фильтрам.
• Фиксируем текущий перепад давления на фильтрах с помощью дифференциального манометра.
• Извлекаем отработанные фильтры, используя средства индивидуальной защиты.
• Осматриваем фильтрующий модуль на предмет повреждений, коррозии, загрязнений.
• Устанавливаем новые фильтры, соблюдая направление потока воздуха.
• Восстанавливаем панель доступа и герметичность соединений.
• Включаем ПВУ и проверяем работоспособность. Фиксируем новый перепад давления.
• Регистрируем замену в журнале технического обслуживания.
• Утилизируем отработанные фильтры по экологическим нормам.

Калибровка датчиков температуры: методы и инструменты

Датчики температуры обеспечивают точное регулирование микроклимата и защиту оборудования. Регулярная калибровка предотвращает дрейф показаний и некорректную работу системы.

• Готовим эталонный термометр с действующим свидетельством о поверке.
• Отключаем ПВУ от электропитания и обеспечиваем доступ к датчикам.
• Демонтируем датчик (при необходимости) и помещаем в среду с контролируемой температурой.
• Сравниваем показания датчика с эталонным термометром в нескольких точках диапазона.
• Фиксируем отклонения и определяем необходимость корректировки или замены.
• При возможности корректируем настройки контроллера.
• Устанавливаем датчик на место, проверяем герметичность соединений.
• Включаем ПВУ и проверяем работоспособность автоматики.
• Фиксируем результаты калибровки в журнале технического обслуживания.
• При превышении допустимых отклонений заменяем датчик.

Диагностика неисправностей панели управления

Панель управления — центральный элемент системы автоматики. Неисправности приводят к сбоям в работе ПВУ, аварийным остановкам и риску повреждения оборудования.

Основные признаки неисправностей: отсутствие реакции на команды, некорректные показания датчиков, ложные аварийные сигналы, самопроизвольные перезагрузки контроллера.

• Проверяем наличие электропитания на входе панели (напряжение, фазировка, заземление).
• Осматриваем панель на предмет механических повреждений, перегрева, коррозии.
• Проверяем состояние предохранителей, автоматов и реле.
• Мультиметром проверяем целостность цепей между контроллером, датчиками и исполнительными устройствами.
• Сравниваем показания датчиков с эталонными значениями.
• Проверяем работу исполнительных устройств на соответствие командам контроллера.
• С помощью программатора проверяем логику управления, настройки параметров и аварийные сигналы.
• Проверяем протокол передачи данных на отсутствие ошибок.
• При неисправностях контроллера выполняем перезагрузку, обновление прошивки или замену.
• Фиксируем результаты диагностики в журнале технического обслуживания.

Тестирование клапанов дымоудаления

Клапаны дымоудаления обеспечивают удаление продуктов горения и предотвращают распространение дыма. Регулярное тестирование — обязательное требование пожарной безопасности.

• Ознакомьтесь с проектной документацией и инструкцией производителя.
• Отключаем ПВУ от электропитания и блокируем пусковые устройства.
• Проводим визуальный осмотр клапанов на предмет повреждений, коррозии, загрязнений.
• Проверяем состояние приводов клапанов.
• Проверяем электрические цепи управления клапанами.
• Восстанавливаем электропитание и выполняем тестовое срабатывание клапанов.
• Фиксируем время срабатывания и сравниваем с проектными требованиями.
• Проверяем герметичность закрытия клапанов.
• Проверяем работу обратной связи.
• Фиксируем результаты тестирования в журнале технического обслуживания.
• При неисправностях выполняем ремонт или замену клапанов.
