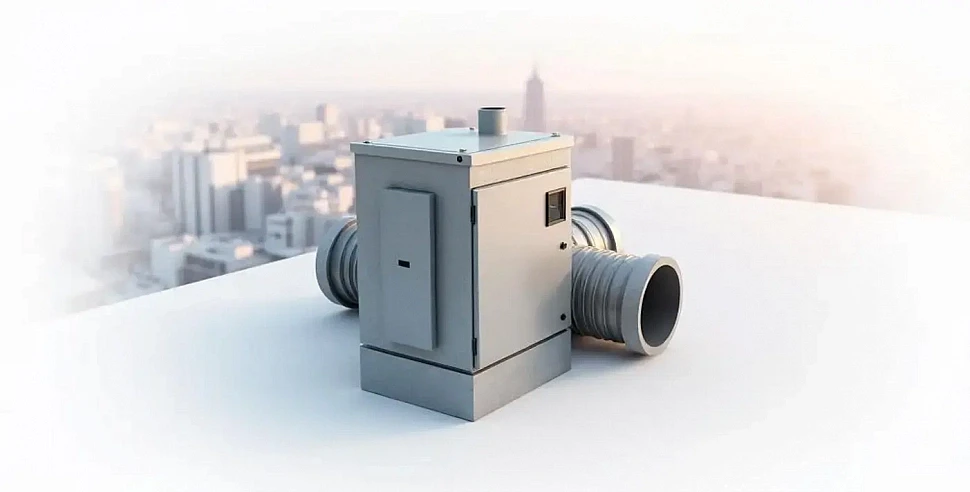

Приточные установки с переменным расходом воздуха — что это такое и зачем это нужно в инженерных системах зданий

Технические особенности и преимущества приточных установок с переменным расходом воздуха

Схема и основные компоненты приточной установки VAV

Приточная установка с переменным расходом воздуха (VAV) регулирует объём подаваемого воздуха в зависимости от текущих потребностей объекта. Все ключевые компоненты монтируются в едином корпусе, размещаемом в венткамере или техническом помещении.

Стандартная комплектация включает:

• Вентилятор — обеспечивает подачу воздуха. В системах VAV применяются вентиляторы с частотным регулированием (ЧРП) для плавного изменения производительности.
• Теплообменник — нагревает или охлаждает приточный воздух. По проекту могут использоваться водяные, электрические или фреоновые теплообменники.
• Фильтры — очищают воздух от механических примесей. Класс фильтрации определяется проектными требованиями (например, G4, F7, F9).
• Воздушные клапаны (заслонки) — регулируют расход воздуха на входе, выходе установки и в ответвлениях сети.
• Датчики и контроллеры — отслеживают параметры (температура, влажность, давление, концентрация CO₂) и управляют системой в автоматическом режиме.
• Шумоглушители — снижают уровень шума от оборудования, что критично для объектов с высокими акустическими требованиями.

Принцип работы систем VAV

Работа установки основана на изменении расхода приточного воздуха в зависимости от тепловой нагрузки помещений. Алгоритм работы включает следующие этапы:

1. Датчики температуры, влажности и CO₂ передают данные на контроллер.
2. Контроллер анализирует текущие параметры и сравнивает их с заданными уставками.
3. При отклонении параметров контроллер подаёт сигнал на изменение положения клапанов в VAV-боксах или регулирование частоты вращения вентилятора.
4. Расход воздуха корректируется до достижения требуемых параметров микроклимата.
5. Теплообменник поддерживает заданную температуру приточного воздуха независимо от изменения расхода.

Такая схема позволяет минимизировать энергопотребление за счёт исключения избыточной подачи воздуха и тепла.

Проверка корректности работы приточной установки VAV

• Убедитесь, что вентилятор оснащён частотным преобразователем и настроен на плавное регулирование оборотов.
• Проверьте соответствие класса фильтров требованиям проекта и регламенту эксплуатации.
• Осмотрите теплообменник на предмет загрязнений и коррозии. При необходимости организуйте очистку или замену.
• Проверьте работоспособность воздушных клапанов: они должны свободно открываться и закрываться.
• Убедитесь в корректности настройки датчиков температуры, давления и CO₂. При необходимости выполните калибровку.
• Проверьте настройки контроллера: уставки температуры, влажности и расхода воздуха должны соответствовать проектным значениям.
• Проведите тестовый запуск системы и убедитесь в отсутствии посторонних шумов и вибраций.
• Зафиксируйте фактические параметры работы (расход воздуха, температура, давление) и сравните их с проектными данными.
• Обеспечьте наличие актуальной документации: паспортов оборудования, инструкций по эксплуатации, журналов технического обслуживания.

Сравнение систем VAV и CAV

Экономические и эксплуатационные преимущества систем VAV

Применение систем VAV обеспечивает экономию ресурсов за счёт:

• Снижения энергопотребления — оптимизация расхода воздуха и работы теплообменника в режиме частичной нагрузки.
• Уменьшения эксплуатационных затрат — сокращение износа оборудования и снижение потребности в техническом обслуживании.
• Повышения комфорта — возможность настройки параметров микроклимата для разных зон объекта.
• Соответствия современным стандартам — системы VAV отвечают требованиям энергоэффективности и экологичности, актуальным для сертификации по LEED, BREEAM.

Типовые ошибки при проектировании и эксплуатации установок VAV

Системы VAV требуют тщательного подхода на всех этапах. Распространённые ошибки и их последствия:

• Недостаточный расчёт аэродинамических параметров сети — приводит к дисбалансу давления, неравномерному распределению воздуха и повышенному энергопотреблению.
• Некорректная настройка контроллеров — вызывает колебания параметров микроклимата, дискомфорт и перерасход энергии.
• Отсутствие регламентного обслуживания — засорение фильтров и теплообменников снижает эффективность работы и увеличивает риск аварий.
• Использование некачественных компонентов — недолговечные клапаны, датчики с низкой точностью или вентиляторы без ЧРП сводят на нет преимущества VAV.
• Неправильный выбор места установки датчиков — размещение в зонах с нехарактерными параметрами (например, рядом с источниками тепла) приводит к некорректной работе системы.

Требования к документации и приёмке систем VAV

Для бесперебойной работы и соответствия проектным параметрам необходимо соблюдать следующие требования:

• Проектная документация — включает аэродинамический расчёт сети, спецификацию оборудования, схемы автоматизации.
• Паспорта оборудования — содержат технические характеристики, инструкции по монтажу и эксплуатации.
• Акт выполненных работ — подтверждает соответствие монтажа проектной документации и нормативным требованиям.
• Протокол пусконаладочных работ (ПНР) — фиксирует фактические параметры (расход воздуха, температура, давление, уровень шума) и их соответствие проекту.
• Журнал технического обслуживания — содержит записи о проведённых работах, заменах компонентов и выявленных неисправностях.
• Инструкция по эксплуатации — включает алгоритмы действий при изменении нагрузки, аварийных ситуациях и плановом обслуживании.

Проектирование и монтаж приточных установок с переменным расходом воздуха — типовые ошибки и решения

Исходные данные и требования к системам с переменным расходом воздуха

Приточные установки с переменным расходом воздуха применяются на объектах с неравномерной нагрузкой по воздухообмену: офисные центры, торговые комплексы, производственные цеха. Основные требования:

• Обеспечение заданного диапазона расхода воздуха (м³/ч) при сохранении параметров микроклимата (температура, влажность, скорость воздуха в рабочей зоне).
• Совместимость с BMS для динамического регулирования расхода в зависимости от текущей нагрузки.
• Соответствие акустическим нормам (дБ(А)) и энергоэффективности (класс энергопотребления по проекту).
• Учёт требований пожарной безопасности: установка огнезадерживающих клапанов, разделение на пожарные отсеки, корректная трассировка воздуховодов.

На этапе проектирования согласовываются следующие параметры:

• Максимальный и минимальный расход воздуха для каждого помещения или зоны.
• Тип и количество датчиков (CO₂, присутствия, температуры) для обратной связи с системой управления.
• Требования к резервированию оборудования.
• Ограничения по габаритам и массе оборудования для размещения на технических этажах или кровле.

Типовые ошибки проектирования приточных установок с переменным расходом воздуха

Ошибки на стадии проектирования приводят к неэффективной работе системы, перерасходу энергии и претензиям со стороны эксплуатации.

Неправильный подбор диапазона регулирования расхода воздуха

Завышение или занижение диапазона переменного расхода — ключевая ошибка. Примеры последствий:

• Минимальный расход воздуха установлен ниже допустимого по санитарным нормам — недостаточная вентиляция в периоды низкой нагрузки.
• Максимальный расход превышает пропускную способность воздуховодов или воздухораспределителей — повышенный уровень шума и вибрации.

Ошибки в трассировке воздуховодов и размещении оборудования

Неправильная трассировка воздуховодов приводит к:

• Неравномерному распределению воздуха между зонами.
• Повышенному аэродинамическому сопротивлению сети, что увеличивает нагрузку на вентиляторы и энергопотребление.
• Нарушению требований пожарной безопасности (например, прокладка воздуховодов через противопожарные преграды без огнезадерживающих клапанов).

Неучёт динамических характеристик системы

Приточные установки с переменным расходом воздуха требуют учёта переходных процессов. Типовые ошибки:

• Отсутствие демпфирования колебаний давления в сети при резком изменении расхода — гидравлические удары и шум.
• Неправильная настройка PID-регуляторов — колебания расхода и нестабильная работа оборудования.
• Игнорирование инерционности системы (например, при использовании массивных воздуховодов или фильтров с высоким сопротивлением).

Ошибки в подборе оборудования и комплектующих

Несоответствие оборудования требованиям технического задания или условиям эксплуатации:

• Использование вентиляторов с низким КПД в режиме переменного расхода — увеличивает энергопотребление.
• Подбор воздухораспределителей без учёта акустических характеристик — превышение допустимого уровня шума.
• Отсутствие байпасных линий или регулирующих клапанов для поддержания стабильного давления в сети.

Типовые ошибки при монтаже приточных установок с переменным расходом воздуха

Монтажные ошибки снижают эффективность системы и увеличивают эксплуатационные затраты.

Нарушение герметичности воздуховодов и соединений

Утечки воздуха через неплотности приводят к:

• Снижению фактического расхода воздуха в обслуживаемых помещениях.
• Увеличению энергопотребления вентиляторов для компенсации потерь.
• Попаданию неочищенного воздуха в систему, что ухудшает качество микроклимата.

Неправильная установка датчиков и исполнительных механизмов

Ошибки при монтаже:

• Некорректное размещение датчиков CO₂ или присутствия — ложные срабатывания системы управления.
• Неправильная ориентация регулирующих клапанов — неравномерное распределение воздуха.
• Отсутствие доступа для обслуживания и калибровки датчиков.

Ошибки при подключении системы автоматики

Неправильное подключение или настройка:

• Несоответствие алгоритмов управления требованиям технического задания (например, отсутствие плавного регулирования расхода).
• Ошибки в адресации датчиков и исполнительных механизмов — некорректная работа системы.
• Отсутствие тестирования автоматики на этапе ПНР — проблемы выявляются только в процессе эксплуатации.

Нарушение требований к шумоизоляции и виброизоляции

Недостаточная изоляция приводит к:

• Превышению допустимого уровня шума в обслуживаемых помещениях.
• Передаче вибрации на строительные конструкции, что вызывает их износ.
• Дискомфорту для персонала.

Чек-лист для проектирования и монтажа приточных установок с переменным расходом воздуха

Для минимизации ошибок используйте следующий чек-лист:

• Этап проектирования:
  • Согласуйте техническое задание с заказчиком и службами эксплуатации, уточните диапазон расхода воздуха для каждой зоны.
  • Выполните аэродинамический расчёт сети воздуховодов с учётом переменного расхода.
  • Подберите оборудование (вентиляторы, воздухораспределители, клапаны) по требованиям энергоэффективности и акустики.
  • Предусмотрите установку огнезадерживающих клапанов и согласуйте проект с пожарным надзором.
  • Разработайте схему автоматизации с учётом динамических характеристик системы.
  • Проведите моделирование работы системы для проверки равномерности распределения воздуха.
• Этап монтажа:
  • Проверьте герметичность воздуховодов и соединений (испытания на утечку воздуха).
  • Установите датчики и исполнительные механизмы по проекту, обеспечьте доступ для обслуживания.
  • Выполните подключение системы автоматики и проверьте корректность адресации датчиков и клапанов.
  • Установите шумо- и виброизоляцию оборудования, проверьте уровень шума в помещениях.
  • Проведите пусконаладочные работы с калибровкой расхода воздуха и настройкой автоматики.
  • Обучите персонал службы эксплуатации работе с системой и регламентному обслуживанию.
• Этап эксплуатации:
  • Регулярно проверяйте герметичность воздуховодов и состояние уплотнений.
  • Калибруйте датчики и исполнительные механизмы по регламенту.
  • Мониторьте энергопотребление системы и корректируйте настройки при изменении нагрузки.
  • Проводите регламентное обслуживание вентиляторов, фильтров и клапанов.

Эксплуатация и обслуживание приточных установок с переменным расходом воздуха — регламенты и рекомендации

Основные задачи эксплуатации приточных установок с переменным расходом воздуха

Приточные установки с переменным расходом воздуха обеспечивают энергоэффективное поддержание параметров микроклимата в системах вентиляции и кондиционирования. Их эксплуатация включает:

• Контроль рабочих параметров (расход воздуха, давление, температура, влажность) по проектным значениям.
• Обеспечение бесперебойной работы автоматики и регулирующих устройств (ЧРП, клапаны, датчики).
• Своевременное техническое обслуживание узлов для предотвращения аварий.
• Ведение эксплуатационной документации (журналы учёта, акты проверок, протоколы испытаний).

Регламент технического обслуживания ПУ с переменным расходом воздуха

Обслуживание проводится по графику, утверждённому службой эксплуатации. Регламент включает плановые и внеплановые мероприятия.

Чек-лист проверок при эксплуатации ПУ с переменным расходом воздуха

• Проверьте соответствие фактических параметров расхода воздуха проектным значениям (по датчикам или анемометром).
• Убедитесь в отсутствии посторонних шумов и вибраций вентилятора, электродвигателя и привода.
• Осмотрите фильтры: при загрязнении выше допустимого уровня (по перепаду давления) замените или очистите.
• Проконтролируйте работу ЧРП: отсутствие ошибок на дисплее, корректность регулирования оборотов.
• Проверьте герметичность воздуховодов и соединений (визуально и течеискателем).
• Убедитесь в исправности исполнительных механизмов (клапаны, заслонки): отсутствие заеданий, корректное срабатывание по командам автоматики.
• Проконтролируйте состояние теплообменников: отсутствие обмерзания, коррозии, механических повреждений.
• Проверьте работоспособность датчиков (температура, влажность, давление, расход воздуха), при необходимости выполните калибровку.
• Осмотрите электрические соединения: отсутствие окисления, повреждений изоляции, перегрева контактов.
• Зафиксируйте все выявленные отклонения в журнале эксплуатации с указанием сроков устранения.

Типовые проблемы и их устранение при эксплуатации ПУ с переменным расходом воздуха

Наиболее распространённые неисправности связаны с ошибками проектирования, монтажа или несоблюдением регламента обслуживания.

Документация и отчётность при эксплуатации ПУ с переменным расходом воздуха

Ведение документации обеспечивает прозрачность процессов и позволяет оперативно реагировать на отклонения. Основные документы:

• Журнал эксплуатации — фиксируются работы по обслуживанию, неисправности, параметры работы установки.
• Акты технического обслуживания — составляются после каждого планового обслуживания с указанием проведённых работ и заменённых компонентов.
• Протоколы испытаний — оформляются после ПНР, ежегодных испытаний и устранения аварий. Включают данные о соответствии фактических параметров проектным.
• Паспорт установки — содержит технические характеристики, схемы подключения, гарантийные обязательства.
• Инструкции по эксплуатации и технике безопасности — разрабатываются на основе проектной документации для персонала.

Все документы хранятся в доступном для службы эксплуатации месте и обновляются при значимых изменениях в работе системы.

Взаимодействие с подрядными организациями при обслуживании ПУ с переменным расходом воздуха

Для эффективного взаимодействия:

• Заключайте долгосрочные договоры на техническое обслуживание с чётким определением объёмов работ, сроков и ответственности.
• Требуйте от подрядчиков сертификаты на оборудование и материалы, а также допуски к работам.
• Организуйте совместные проверки состояния установки с участием представителей службы эксплуатации и подрядчика.
• Ведите журнал учёта работ подрядчиков с указанием даты, объёма, ответственных лиц и результатов.
• Проводите инструктаж персонала подрядчика по технике безопасности и специфике объекта.

Обучение персонала для эксплуатации ПУ с переменным расходом воздуха

Квалификация персонала напрямую влияет на надёжность и эффективность работы системы. Программа обучения включает:

• Теоретическую часть: принципы работы ПУ с переменным расходом воздуха, особенности автоматики, нормативные требования.
• Практическое обучение: работа с контроллерами, настройка параметров, проведение регламентных работ.
• Инструктаж по технике безопасности: правила работы с электрооборудованием, меры предосторожности при обслуживании движущихся частей.
• Обучение действиям при аварийных ситуациях: алгоритмы диагностики неисправностей, порядок остановки и запуска установки.

Обучение проводится при вводе системы в эксплуатацию и на регулярной основе (не реже 1 раза в год) с проверкой знаний.

Перспективы развития систем с переменным расходом воздуха

Технологии вентиляции с переменным расходом воздуха активно развиваются, открывая новые возможности для повышения энергоэффективности. Ключевые тенденции:

• Интеграция с BMS — позволяет централизованно управлять параметрами микроклимата и оптимизировать энергопотребление.
• Предиктивная аналитика — прогнозирование потенциальных неисправностей на основе данных с датчиков и истории эксплуатации.
• Энергоэффективные компоненты — высокоэффективные вентиляторы, теплообменники с улучшенной рекуперацией, ЧРП с низким уровнем гармоник.
• Автоматизация обслуживания — использование IoT-датчиков для удалённого мониторинга и автоматического формирования заявок на обслуживание.

Внедрение этих технологий требует обновления парка оборудования и повышения квалификации персонала.
