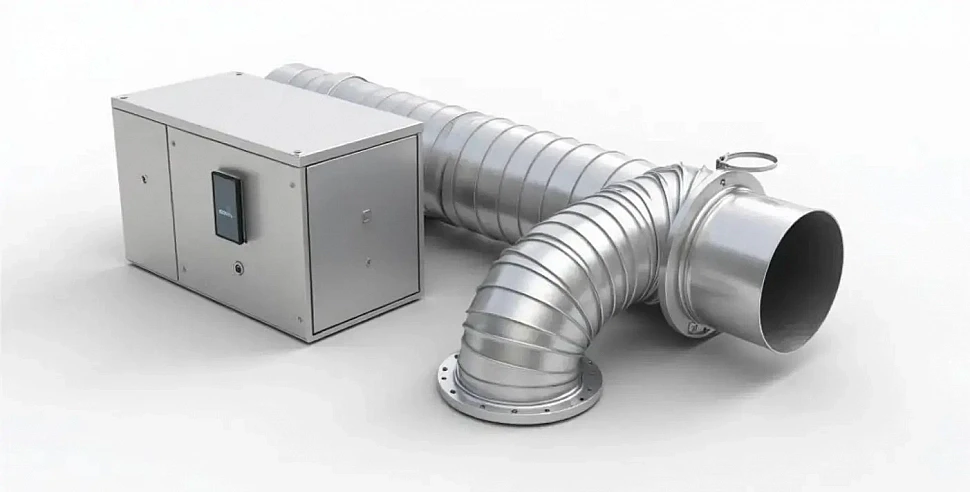

Проект систем вентиляции с рекуперацией — что это такое и зачем это нужно в современных инженерных решениях

Проектирование систем вентиляции с рекуперацией: этапы и нормативные требования

Формирование технического задания

Проектирование начинается с разработки технического задания, в котором фиксируются ключевые параметры:

• назначение объекта (офис, цех, склад) и класс его пожарной опасности;
• требуемые параметры приточного и вытяжного воздуха согласно СП 60.13330.2020;
• расходы воздуха в м³/ч по помещениям, определённые по кратности воздухообмена;
• допустимые уровни шума в дБ(А) в обслуживаемых зонах;
• тип рекуператора (пластинчатый, роторный, тепловые трубки) с указанием минимального КПД;
• требования к автоматизации: поддержание температуры, влажности, концентрации CO₂, интеграция в систему диспетчеризации (BMS).

Заказчик предоставляет архитектурные чертежи, данные о тепловыделениях оборудования и ограничения по габаритам вентиляционных камер.

Выбор схемы системы

Схема определяет расположение оборудования, трассировку воздуховодов и точки забора/выброса воздуха. Основные варианты:

При выборе схемы учитываются:

• наличие свободных площадей для размещения вентиляционных камер;
• требования к резервированию оборудования;
• возможность поэтапного ввода системы в эксплуатацию;
• ограничения по высоте прокладки воздуховодов.

Аэродинамический и тепловой расчёт

Расчёты выполняются в специализированных программах, таких как MagiCAD или AutoCAD MEP, и включают:

Аэродинамический расчёт

• определение расходов воздуха по помещениям;
• расчёт потерь давления в сети (воздуховоды, фасонные элементы, фильтры, рекуператор);
• подбор вентиляторов с запасом по давлению (10–15%) и расходу (5–10%);
• проверка скоростей воздуха: до 8–10 м/с в магистралях, 4–6 м/с в ответвлениях;
• балансировка сети с помощью дроссель-клапанов или автоматических регуляторов.

Тепловой расчёт

• определение температуры приточного воздуха после рекуператора;
• расчёт мощности калорифера или охладителя для догрева или охлаждения;
• проверка температурного режима рекуператора на предмет обмерзания;
• подбор защиты от обмерзания (байпас, предварительный подогрев).

Чек-лист проверки расчётов:

• соответствие расходов воздуха нормативным требованиям;
• скорости воздуха в воздуховодах не превышают допустимые значения;
• вентиляторы подобраны с необходимым запасом;
• температурный режим рекуператора проверен на крайние параметры;
• предусмотрена защита от обмерзания;
• данные согласованы с тепловым балансом здания;
• обеспечена возможность интеграции с системой диспетчеризации.

Подбор оборудования

Приточно-вытяжные установки с рекуперацией

• тип рекуператора выбирается по КПД, габаритам и стоимости;
• материал теплообменника: алюминий, нержавеющая сталь, полимеры;
• наличие байпасного клапана для защиты от обмерзания;
• класс энергоэффективности не ниже A по EN 1886;
• уровень шума в дБ(А) и возможность установки шумоглушителей.

Воздуховоды и фасонные элементы

• материал: оцинкованная сталь, нержавеющая сталь, алюминий, полимеры;
• сечение: круглое (для снижения аэродинамического сопротивления) или прямоугольное;
• класс герметичности не ниже B по EN 12237;
• теплоизоляция согласно проекту;
• крепёж с учётом вибрационных нагрузок.

Воздухораспределители

• тип: решётки, диффузоры, сопловые распределители;
• материал: алюминий, сталь, пластик;
• регулируемость направления и расхода воздуха;
• уровень шума при максимальном расходе;
• совместимость с автоматикой (наличие приводов для регулирования).

Автоматика и управление

• контроллер: автономный или интегрируемый в BMS (протоколы Modbus, BACnet, KNX);
• датчики: температуры, влажности, концентрации CO₂, давления, загрязнения фильтров;
• исполнительные механизмы: клапаны, заслонки, частотные преобразователи;
• функции: поддержание заданных параметров, защита от обмерзания, аварийные режимы;
• интерфейс: локальный дисплей, веб-интерфейс, мобильное приложение.

Нормативные требования

Проектирование и монтаж систем вентиляции с рекуперацией регламентируются следующими документами:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование»;
• СП 7.13130.2013 «Требования пожарной безопасности»;
• СП 51.13330.2011 «Защита от шума»;
• СанПиН 1.2.3685-21 «Гигиенические нормативы»;
• ГОСТ Р ЕН 1886-2012 «Вентиляционные установки»;
• ГОСТ 30494-2011 «Параметры микроклимата в помещениях».

Ключевые требования:

• обеспечение нормируемых параметров микроклимата;
• соблюдение предельно допустимых концентраций вредных веществ (CO₂, пыль);
• пожарная безопасность: использование негорючих материалов, установка огнезадерживающих клапанов;
• защита от шума: соблюдение допустимых уровней в помещениях;
• энергоэффективность: применение оборудования с высоким классом;
• доступность для обслуживания и ремонта.

Монтаж и пусконаладка

Монтаж и пусконаладочные работы выполняются в соответствии с СП 73.13330.2016. Основные этапы:

Подготовительные работы

• проверка строительной готовности объекта;
• контроль оборудования и материалов на соответствие спецификации;
• разработка проекта производства работ (ППР) с учётом требований безопасности.

Монтажные работы

• установка приточно-вытяжных установок на виброопоры;
• монтаж воздуховодов с уклонами для отвода конденсата;
• установка фасонных элементов и герметизация стыков;
• монтаж воздухораспределителей и клапанов;
• укладка теплоизоляции;
• прокладка кабелей для питания и управления.

Пусконаладочные работы

• проверка герметичности воздуховодов;
• балансировка сети и настройка расходов воздуха по помещениям;
• наладка автоматики: калибровка датчиков, тестирование алгоритмов;
• испытания системы на различных режимах;
• проверка эффективности рекуперации;
• составление акта пусконаладочных работ.

Чек-лист проверки:

• монтаж выполнен в соответствии с проектом;
• воздуховоды герметичны;
• вентиляторы работают без вибраций;
• автоматика функционирует корректно;
• рекуперация тепла эффективна;
• уровни шума соответствуют нормам;
• документация оформлена в полном объёме.

Эксплуатация и обслуживание

Регламент технического обслуживания разрабатывается на основе рекомендаций производителей оборудования:

Периодичность обслуживания

• ежемесячно: визуальный осмотр, очистка фильтров;
• ежеквартально: очистка теплообменника, проверка герметичности;
• ежегодно: полная проверка системы, замена фильтров тонкой очистки;
• по мере необходимости: замена изношенных элементов.

Типовые проблемы и решения

Экономическая эффективность

Рекуперация тепла снижает затраты на отопление и кондиционирование. Оценка эффективности проводится по следующим показателям:

Срок окупаемости

Формула расчёта:

Срок окупаемости (лет) = Капитальные затраты / (Годовая экономия на энергоресурсах – Затраты на техническое обслуживание)

Типовые значения:

• офисные центры: 3–7 лет;
• производственные цеха: 2–5 лет;
• складские комплексы: 4–8 лет.

Коэффициент эффективности затрат (КЭЗ)

Формула расчёта:

КЭЗ = (Капитальные затраты + Приведённые эксплуатационные затраты) / Годовая экономия

Если КЭЗ меньше 1, система считается эффективной.

Факторы, влияющие на эффективность

• климатические условия региона;
• режим работы объекта;
• тарифы на энергоресурсы;
• тип используемого рекуператора;
• качество монтажа и пусконаладочных работ.

Чек-лист оценки экономической эффективности:

• расчёт капитальных затрат на оборудование и монтаж;
• определение годовых эксплуатационных затрат;
• расчёт годовой экономии на энергоресурсах;
• оценка срока окупаемости и коэффициента эффективности затрат;
• анализ чувствительности к изменениям тарифов и климатических условий;
• сравнение с альтернативными решениями.

Монтаж и пусконаладка: типовые ошибки и решения

Монтаж крышных дымососов с противопожарными клапанами

Крышные дымососы — критически важный элемент систем дымоудаления. Их установка требует строгого соблюдения требований по безопасности, герметичности и совместимости с клапанами и воздуховодами. Ошибки при монтаже приводят к снижению эффективности системы, нарушению норм пожарной безопасности и преждевременному износу оборудования.

Основные этапы монтажа:

• проверка несущей способности кровли;
• установка виброопор;
• монтаж противопожарных клапанов с учётом направления потока воздуха;
• сборка и герметизация оцинкованных воздуховодов;
• подключение электропитания и автоматики.

Чек-лист проверки монтажа

• кровля и опорные конструкции соответствуют проектным нагрузкам;
• виброизоляторы отрегулированы, зазоры соблюдены;
• противопожарные клапаны смонтированы согласно проекту: направление потока, огнестойкость;
• воздуховоды герметичны, фланцевые соединения затянуты с требуемым моментом;
• крепление воздуховодов выполнено без провисаний;
• кабели проложены в защитных трубах, заземление выполнено по ПУЭ;
• автоматика подключена и проверена;
• оборудование промаркировано согласно проекту.

Типовые ошибки при монтаже

• Неправильное место установки: размещение дымососа в зоне повышенной ветровой нагрузки или рядом с воздухозабором снижает эффективность системы.
• Отсутствие виброизоляции: передача вибрации на конструкции кровли приводит к повышенному шуму и разрушению креплений.
• Негерметичные соединения: подсос воздуха снижает производительность системы на 15–20%.
• Неверный монтаж клапанов: нарушение направления потока воздуха делает систему неработоспособной в аварийной ситуации.
• Ошибки в подключении автоматики: ложные срабатывания или отказ системы при пожаре.

Пусконаладка дымососов

Пусконаладочные работы включают:

• проверку герметичности воздуховодов;
• настройку противопожарных клапанов;
• испытания дымососа на различных режимах;
• комплексную проверку автоматики;
• составление акта пусконаладочных работ.

Требования к документации

Исполнительная документация должна включать:

• акт освидетельствования скрытых работ;
• протоколы аэродинамических испытаний;
• акт пусконаладочных работ с фактическими параметрами;
• исполнительные схемы;
• паспорта и сертификаты на оборудование;
• инструкции по эксплуатации и техническому обслуживанию.

Приёмка системы проводится комиссией с участием заказчика, генподрядчика и проектировщика. Критерии приёмки:

• соответствие монтажа проектной документации;
• работоспособность дымососов и противопожарных клапанов;
• герметичность воздуховодов;
• корректность работы автоматики;
• наличие полного комплекта исполнительной документации.

Эксплуатация и обслуживание: регламенты по шкафам управления

Назначение и состав шкафа управления

Шкаф управления автоматизирует работу приточной и вытяжной вентиляции с рекуперацией тепла. Основные функции:

• защита электродвигателей вентиляторов;
• реализация алгоритмов управления;
• интеграция с системой диспетчеризации (BMS);
• контроль параметров воздуха.

Типовая комплектация шкафа управления:

• программируемый логический контроллер (ПЛК) с модулями ввода-вывода;
• реле и контакторы;
• преобразователи частоты;
• автоматические выключатели и устройства защитного отключения (УЗО);
• клеммные колодки, шины заземления;
• интерфейсные модули для связи с BMS (протоколы Modbus, BACnet).

Регламентные работы по шкафу управления

Чек-лист технического обслуживания:

• визуальный осмотр корпуса на предмет повреждений, очистка от пыли;
• контроль электрических соединений: подтяжка клемм, проверка изоляции;
• тестирование автоматических выключателей и УЗО;
• диагностика ПЛК и модулей ввода-вывода;
• проверка реле и контакторов;
• контроль работы преобразователей частоты;
• калибровка датчиков;
• тестирование связи с системой диспетчеризации;
• функциональное тестирование алгоритмов управления;
• ведение эксплуатационной документации.

Типовые проблемы и решения

• Отсутствие связи с датчиками: проверка кабельных линий, настроек протокола связи, замена неисправных модулей.
• Отключение автоматических выключателей: измерение токовой нагрузки, проверка изоляции, замена автоматов.
• Нестабильная работа преобразователей частоты: очистка радиаторов охлаждения, проверка параметров настройки, установка фильтров помех.
• Залипание контактов реле: замена реле, проверка соответствия тока нагрузки.
• Ошибки в алгоритмах ПЛК: сверка программы с проектной документацией, перепрошивка контроллера.
• Ложные срабатывания сигнализации: калибровка датчиков, проверка экранирования кабелей.

Модернизация шкафа управления

Основные направления модернизации:

• Замена релейной логики на ПЛК: повышение гибкости управления, снижение энергопотребления.
• Установка преобразователей частоты: плавное регулирование вентиляторов, экономия электроэнергии.
• Резервирование критичных компонентов: повышение отказоустойчивости системы.
• Интеграция с системой диспетчеризации: удалённый мониторинг и управление.
• Обновление датчиков: повышение точности контроля параметров воздуха.

Требования к документации и обучению персонала

Эксплуатационная документация должна включать:

• электрические схемы;
• алгоритмы работы системы;
• инструкции по эксплуатации и техническому обслуживанию;
• журнал учёта работ;
• паспорта на оборудование.

Программа обучения персонала:

• теоретические основы работы вентиляционных систем;
• устройство и принцип действия шкафа управления;
• порядок проведения технического обслуживания;
• методы диагностики неисправностей;
• правила безопасности при работе с электрооборудованием;
• работа с системами диспетчеризации.

Рекомендуемая периодичность обучения: не реже одного раза в год.
