Проектирование, монтаж и эксплуатация систем притока и вытяжки — критически важные этапы для обеспечения эффективного воздухообмена, противопожарной безопасности и энергоэффективности зданий. Ошибки на любом из этих этапов ведут к нарушению микроклимата, повышенным эксплуатационным затратам и рискам для жизни людей. В статье рассмотрены ключевые аспекты: нормативные требования, типовые ошибки, практические рекомендации по монтажу, пусконаладке и обслуживанию систем.
Проектирование систем притока и вытяжки — нормы, расчёты и выбор компонентов
Исходные данные для проектирования
Проектирование начинается с анализа технического задания и нормативных требований. Ключевые параметры для учёта:
- Назначение объекта: производственные цеха, административные здания, складские помещения.
- Климатические условия: температура наружного воздуха, влажность, ветровые нагрузки.
- Объёмно-планировочные решения: высота потолков, площадь помещений, наличие подвесных потолков.
- Требования к воздухообмену: кратность, расход воздуха на человека или единицу оборудования.
- Санитарные и противопожарные нормы: СП, СанПиН, ГОСТ.
- Наличие вредных выделений: пыль, газы, тепловыделения от технологического оборудования.
- Требования к уровню шума и вибрации.
На основе этих данных формируется техническое задание, которое согласовывается с заказчиком и генподрядчиком.
Совет инженера: При сборе исходных данных уточняйте у службы эксплуатации особенности технологических процессов и работы оборудования. Это позволит избежать ошибок в расчётах воздухообмена и подборе компонентов системы.

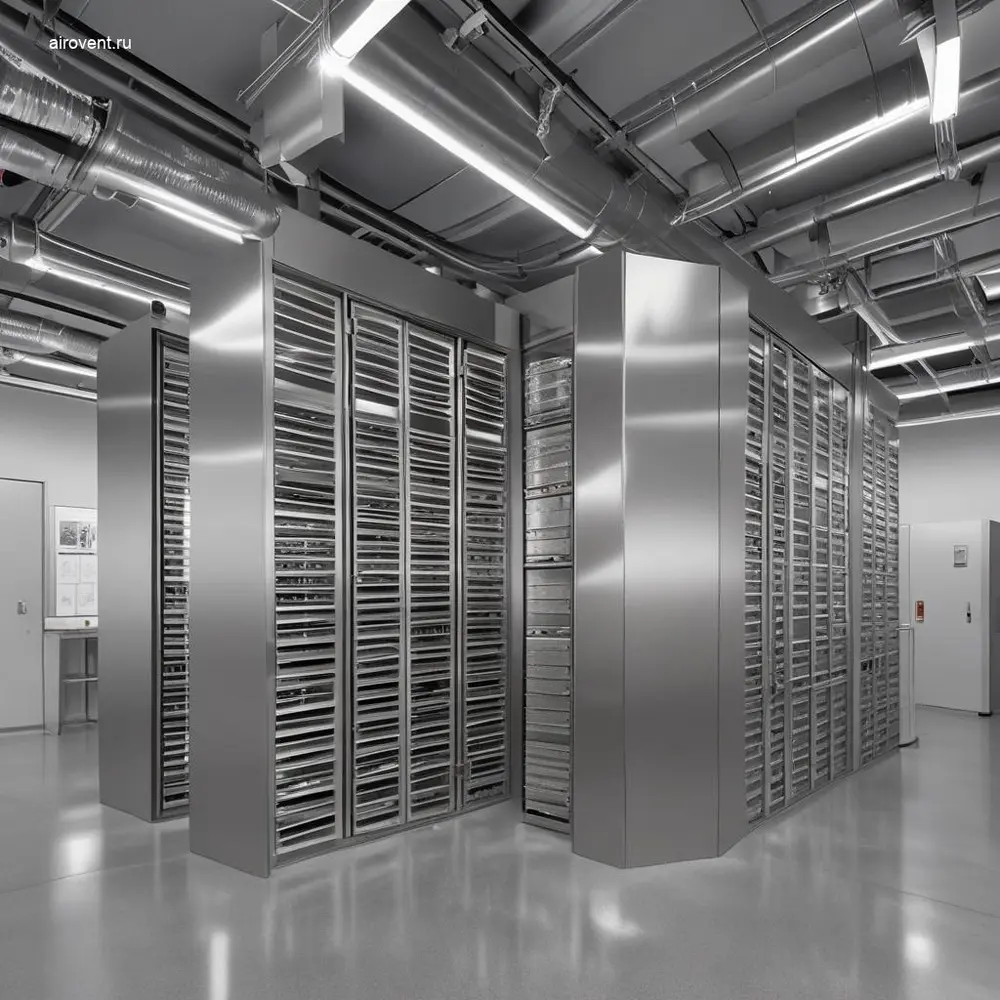

Нормативные требования к системам вентиляции
Проектирование регламентируется следующими документами:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование — требования пожарной безопасности».
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности факторов среды обитания».
- ГОСТ 30494-2011 «Здания жилые и общественные — параметры микроклимата в помещениях».
- ГОСТ Р ЕН 13779-2007 «Вентиляция в нежилых зданиях — технические требования к системам вентиляции и кондиционирования».
Основные требования нормативов:
- Обеспечение требуемого воздухообмена в помещениях.
- Поддержание параметров микроклимата: температура, влажность, скорость движения воздуха.
- Соблюдение нормируемого уровня шума и вибрации.
- Выполнение противопожарных требований: огнестойкость воздуховодов, установка противопожарных клапанов.
- Повышение энергоэффективности: рекуперация тепла, регулирование производительности.
Расчёт систем притока и вытяжки — методики и инструменты
Расчёт включает несколько этапов:
- Определение требуемого воздухообмена по кратности или удельному расходу на единицу площади или оборудования.
- Расчёт аэродинамических потерь в воздуховодах и компонентах системы: фильтры, клапаны, решётки.
- Подбор оборудования (вентиляторы, приточные установки, воздухораспределители) по производительности и напору.
- Расчёт тепловой мощности калориферов и охладителей.
- Проверка соответствия уровня шума и вибрации нормативным требованиям.
Для расчётов используются специализированные программы: MagiCAD, AutoCAD MEP, Vent-Calc или методики из СП 60.13330.2020.
| Критерий | Ручной расчёт | Программный расчёт |
|---|---|---|
| Точность расчётов | Зависит от квалификации инженера; возможны ошибки при большом объёме данных | Высокая точность, минимизация ошибок за счёт автоматизации |
| Скорость выполнения | Низкая, требует значительных временных затрат | Высокая, расчёты выполняются за короткое время |
| Возможность оптимизации | Ограничена, требует повторных расчётов | Широкая, позволяет быстро корректировать параметры и сравнивать варианты |
| Визуализация результатов | Минимальная: таблицы и схемы | Высокая: трёхмерные модели и графики |
| Интеграция с другими разделами проекта | Затруднена, требует ручной синхронизации | Возможна, данные передаются между разделами автоматически |
Выбор компонентов систем притока и вытяжки
Ключевые компоненты систем:

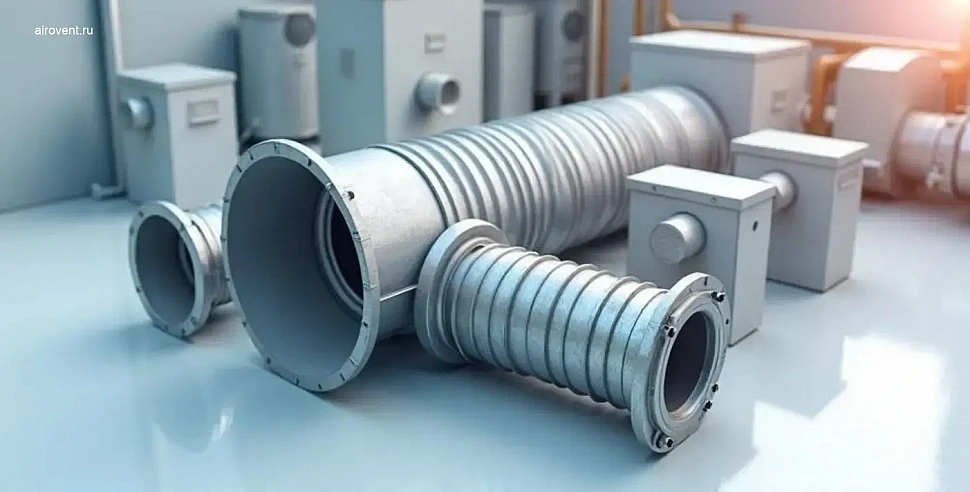

- Воздуховоды: прямоугольные, круглые, спирально-навивные из оцинкованной стали.
- Вентиляторы: радиальные, осевые, канальные, крышные с требуемыми характеристиками по производительности и напору.
- Приточные установки с секциями фильтрации, нагрева, охлаждения, увлажнения.
- Воздухораспределители: решётки, диффузоры, перфорированные панели.
- Клапаны: обратные, противопожарные, регулирующие.

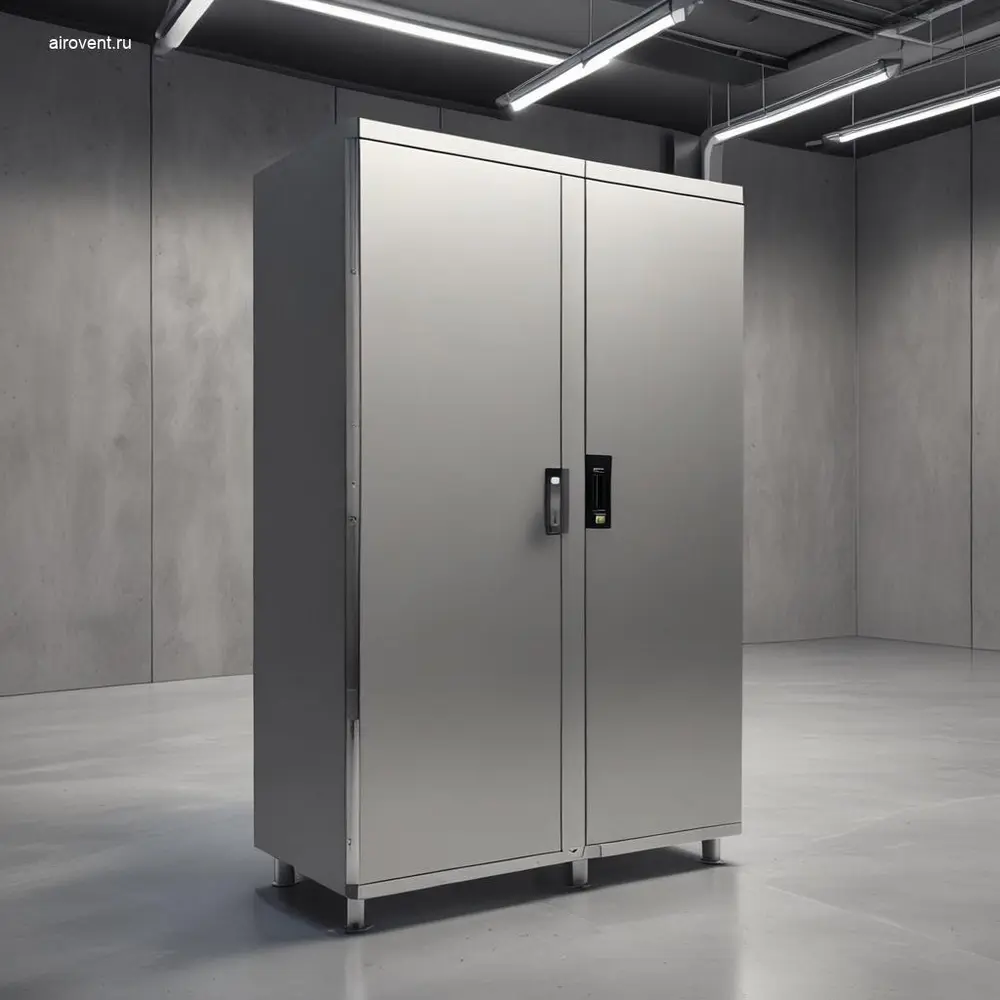

- Системы автоматики и управления: контроллеры, датчики, шкафы управления.
При выборе компонентов учитываются:
- Производительность и напор оборудования.
- Материал и класс герметичности воздуховодов.
- Энергоэффективность: класс энергопотребления вентиляторов, КПД рекуператоров.
- Требования к шуму и вибрации.
- Условия эксплуатации: температура, влажность, агрессивные среды.
Чек-лист проверки проекта
- Согласовано ли техническое задание с заказчиком и генподрядчиком?
- Учтены ли все нормативные требования (СП, СанПиН, ГОСТ)?
- Выполнены ли расчёты воздухообмена для всех помещений?
- Подобраны ли компоненты с учётом требуемой производительности и напора?
- Предусмотрены ли меры по снижению уровня шума и вибрации?
- Соблюдены ли противопожарные требования: огнестойкость воздуховодов, установка клапанов?
- Разработана ли схема автоматизации и управления?
- Согласованы ли трассировки воздуховодов с другими инженерными системами?
- Предусмотрены ли точки обслуживания и доступа для регламентного сервиса?
- Подготовлена ли спецификация оборудования и материалов?
Типовые ошибки при проектировании
Наиболее распространённые ошибки, приводящие к неэффективной работе систем:
- Недостаточный воздухообмен из-за ошибок в расчётах или неверных исходных данных.
- Неправильный подбор вентиляторов по производительности и напору.
- Неучтённые аэродинамические потери в воздуховодах и компонентах системы.
- Отсутствие или неправильная установка противопожарных клапанов.
- Несоответствие уровня шума и вибрации нормативным требованиям.
- Неправильная трассировка воздуховодов, приводящая к пересечениям с другими инженерными системами.
- Отсутствие системы автоматизации или её некорректная настройка.
- Недостаточная герметичность воздуховодов, приводящая к утечкам воздуха.
Совет инженера: Для минимизации рисков ошибок рекомендуется проводить экспертизу проекта силами независимых специалистов. Это поможет выявить потенциальные проблемы до начала монтажных работ.
Требования к монтажу и пусконаладке
Монтаж выполняется в соответствии с проектной документацией и требованиями СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». Основные этапы:
- Установка воздуховодов с соблюдением уклонов, герметичности и требований к креплениям.
- Монтаж вентиляционного оборудования: вентиляторы, приточные установки, клапаны.
- Установка воздухораспределителей и регулирующих устройств.
- Монтаж системы автоматики и шкафов управления.
- Проведение пусконаладочных работ с проверкой работоспособности всех компонентов.
- Испытания на герметичность, производительность и соответствие параметров микроклимата проектным значениям.
После завершения монтажа и пусконаладки оформляется акт ввода в эксплуатацию, который подписывают заказчик, генподрядчик и представители монтажной организации.
| Этап монтажа | Ключевые требования | Контрольные мероприятия |
|---|---|---|
| Монтаж воздуховодов | Соблюдение трассировки, герметичность соединений, крепление к строительным конструкциям | Визуальный осмотр, испытания на герметичность, проверка уклонов |
| Установка вентиляционного оборудования | Соответствие проектным характеристикам, правильность подключения к воздуховодам и электропитанию | Проверка паспортных данных, контроль монтажа, испытания на холостом ходу |
| Монтаж воздухораспределителей | Правильность установки и ориентации, соответствие проектным расходам воздуха | Визуальный осмотр, проверка расходов воздуха анемометром |
| Монтаж системы автоматики | Соответствие схеме автоматизации, правильность подключения датчиков и исполнительных механизмов | Проверка электрических соединений, тестирование работы контроллеров |
| Пусконаладочные работы | Настройка параметров работы оборудования, проверка работоспособности всех компонентов | Испытания на производительность, проверка параметров микроклимата, настройка автоматики |
Монтаж и пусконаладка систем притока и вытяжки — контроль качества и ошибки
Подготовительный этап — входной контроль оборудования и материалов
Перед началом монтажа крышного вентилятора дымоудаления с огнезадерживающим клапаном и оцинкованными воздуховодами проводится входной контроль всех компонентов. Это позволяет выявить дефекты и несоответствия проектной документации.
- Проверка комплектности поставки вентилятора: наличие электродвигателя, рамы, виброопор, огнезадерживающего клапана, крепежа и технической документации.
- Осмотр оцинкованных воздуховодов на предмет механических повреждений, коррозии, соответствия толщины металла и диаметров (например, d 160 мм, d 200 мм).
- Проверка наличия сертификатов соответствия на вентилятор, клапан и воздуховоды.
- Проверка работоспособности огнезадерживающего клапана: ручное и автоматическое срабатывание, наличие сигналов на открытие/закрытие в системе автоматики.
- Сверка габаритных и установочных размеров вентилятора с проектными решениями.
- Подтверждение соответствия климатического исполнения оборудования условиям эксплуатации.
| Компонент | Критерий проверки | Типовая проблема |
|---|---|---|
| Крышной вентилятор дымоудаления | Наличие маркировки взрывозащиты (при необходимости) | Отсутствие маркировки для взрывоопасных зон |
| Огнезадерживающий клапан | Наличие термочувствительного элемента с требуемым пределом огнестойкости | Несоответствие предела огнестойкости нормам пожарной безопасности |
| Оцинкованные воздуховоды | Толщина цинкового покрытия и отсутствие повреждений | Коррозия из-за недостаточной толщины покрытия или механических дефектов |
| Крепёжные элементы | Сопротивление коррозии и соответствие нагрузкам | Использование крепежа без антикоррозийной защиты |
| Виброопоры | Соответствие нагрузке и условиям эксплуатации | Неправильный подбор, приводящий к передаче вибрации на конструкции здания |
Совет инженера: При входном контроле крышного вентилятора дымоудаления уделите внимание проверке электрических параметров двигателя. Несоответствие напряжения питания или мощности может привести к перегреву и выходу оборудования из строя. Убедитесь, что огнезадерживающий клапан имеет сертификат на работоспособность при 400 °C в течение 120 минут.

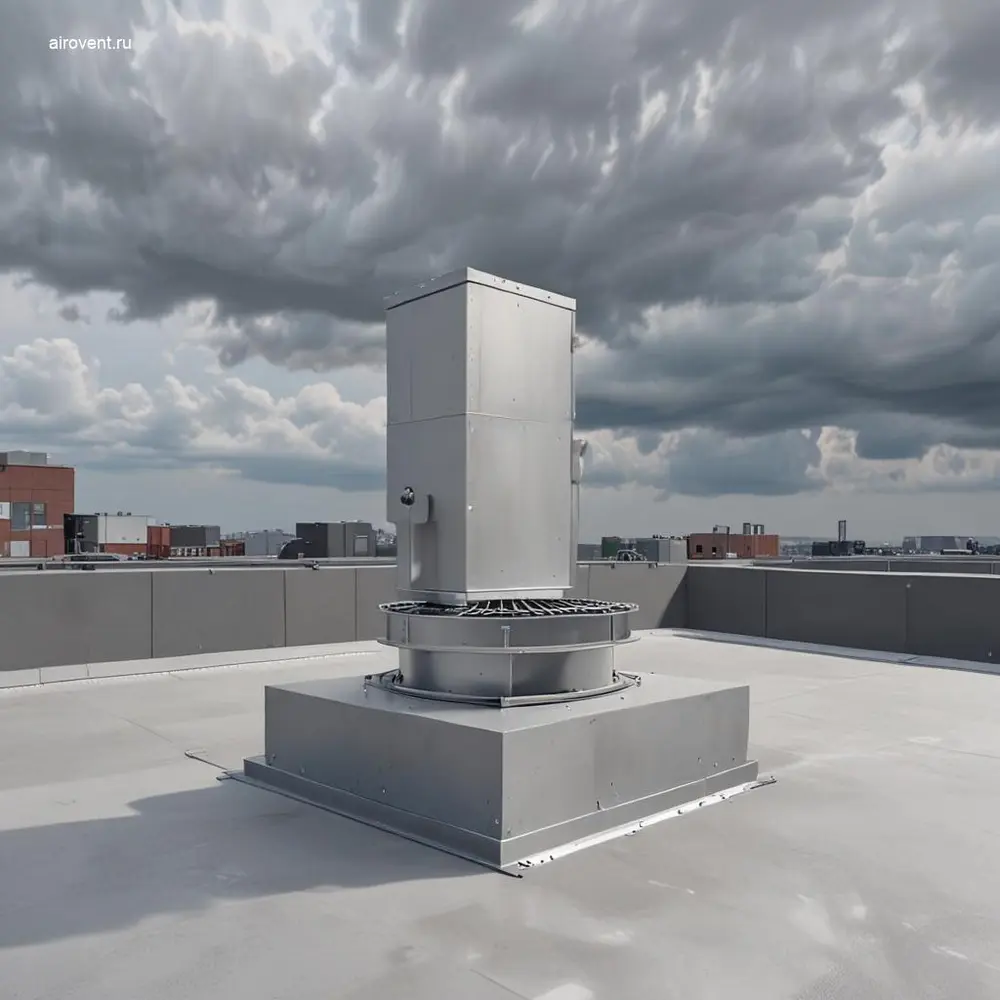

Монтаж крышного вентилятора и огнезадерживающего клапана на кровле
Монтаж на кровле требует соблюдения технологических норм и проектных решений. Ошибки приводят к нарушению герметичности системы и снижению эффективности дымоудаления.
- Проверка основания для установки вентилятора на соответствие проектным нагрузкам. При необходимости усиление кровли или установка дополнительных опорных конструкций.
- Монтаж виброопор согласно инструкции производителя. Неправильная установка приводит к передаче вибрации на воздуховоды и конструкции здания.
- Установка вентилятора с учётом направления потока воздуха и доступа для обслуживания. Обеспечение минимальных зазоров для вентиляции двигателя.
- Монтаж огнезадерживающего клапана непосредственно на выходе из вентилятора или в месте прохода воздуховода через противопожарную преграду.
- Подключение клапана к системе автоматики здания. Проверка корректности передачи сигналов на открытие/закрытие.
- Герметизация мест соединения вентилятора с воздуховодами и клапаном с использованием огнестойких герметиков и уплотнительных материалов.
- Установка защитных кожухов или козырьков над вентилятором для предотвращения попадания осадков.
| Этап монтажа | Критерий качества | Типовая ошибка |
|---|---|---|
| Установка основания | Соответствие нагрузкам и горизонтальность | Недостаточное усиление кровли, приводящее к деформации конструкций |
| Монтаж виброопор | Правильная ориентация и затяжка крепежа | Передача вибрации на воздуховоды из-за неправильной установки |
| Установка вентилятора | Соблюдение направления потока и зазоров | Перегрев двигателя из-за недостаточной вентиляции |
| Монтаж огнезадерживающего клапана | Соответствие проектному положению и герметичность | Нарушение герметичности из-за неправильной установки |
| Подключение к автоматике | Корректность передачи сигналов | Несрабатывание клапана при пожаре из-за ошибок в подключении |
| Герметизация соединений | Использование огнестойких материалов | Разгерметизация системы из-за некачественных уплотнений |
Совет инженера: При монтаже крышного вентилятора на кровле промышленного здания защищайте оборудование от атмосферных воздействий. Даже небольшое количество влаги в двигателе или электрических компонентах может привести к короткому замыканию. Используйте защитные кожухи с вентиляционными отверстиями и герметизируйте кабельные вводы.
Монтаж оцинкованных воздуховодов системы дымоудаления
Оцинкованные воздуховоды — ключевой элемент системы дымоудаления. Ошибки при монтаже приводят к снижению эффективности и утечкам дыма.
- Разметка трассы воздуховодов согласно проектной документации. Проверка уклонов, поворотов и ответвлений на соответствие расчётным параметрам.
- Использование крепёжных элементов, соответствующих нагрузкам и условиям эксплуатации. Расстояние между опорами исключает провисание воздуховодов.
- Сборка воздуховодов с использованием фланцевых или ниппельных соединений. Герметизация стыков огнестойкими уплотнительными материалами.
- Установка противопожарных клапанов в местах прохода воздуховодов через противопожарные преграды. Проверка их работоспособности.
- Теплоизоляция воздуховодов в местах возможного образования конденсата с использованием негорючих материалов.
- Обеспечение доступа для обслуживания и ревизии воздуховодов. Установка ревизионных люков в указанных в проекте местах.
- Проверка герметичности смонтированных воздуховодов методом аэродинамических испытаний или дымового теста.
| Этап монтажа воздуховодов | Критерий качества | Типовая ошибка |
|---|---|---|
| Разметка трассы | Соответствие проектным уклонам и поворотам | Неправильная трассировка, приводящая к снижению производительности |
| Крепление воздуховодов | Надёжность и соответствие нагрузкам | Провисание воздуховодов из-за недостаточного количества опор |
| Соединение секций | Герметичность и прочность стыков | Утечки дыма из-за некачественных уплотнений |
| Установка противопожарных клапанов | Соответствие проектным требованиям и работоспособность | Несрабатывание клапанов при пожаре из-за ошибок монтажа |
| Теплоизоляция | Использование негорючих материалов | Образование конденсата из-за отсутствия изоляции |
| Испытания на герметичность | Отсутствие утечек | Снижение эффективности дымоудаления из-за разгерметизации |
Совет инженера: При монтаже оцинкованных воздуховодов системы дымоудаления особое внимание уделите качеству соединений. Даже небольшие утечки могут привести к снижению давления в системе и неэффективному удалению дыма. Используйте огнестойкие герметики и уплотнительные ленты, регулярно проверяйте герметичность стыков.
Пусконаладка крышного вентилятора с огнезадерживающим клапаном
Пусконаладка — завершающий этап монтажа системы дымоудаления. Включает проверку работоспособности оборудования, настройку параметров и устранение неисправностей.
- Проверка правильности подключения электропитания вентилятора и клапана. Соответствие напряжения и фазировки проектным значениям.
- Пробный запуск вентилятора в ручном режиме. Проверка направления вращения рабочего колеса, отсутствия посторонних шумов и вибрации.
- Настройка параметров работы вентилятора: производительность (м³/ч), давление (Па), скорость вращения.
- Проверка работоспособности огнезадерживающего клапана: автоматическое и ручное открытие/закрытие, передача сигналов в систему автоматики.
- Испытания системы дымоудаления в автоматическом режиме. Проверка запуска вентилятора при срабатывании пожарной сигнализации.
- Измерение параметров воздушного потока в контрольных точках системы: скорость, давление, расход.
- Составление акта пусконаладочных работ с результатами испытаний, выявленными неисправностями и рекомендациями по устранению.
| Этап пусконаладки | Критерий качества | Типовая ошибка |
|---|---|---|
| Проверка электропитания | Соответствие напряжения и фазировки | Неправильное подключение, приводящее к выходу из строя двигателя |
| Пробный запуск | Отсутствие посторонних шумов и вибрации | Повышенный шум из-за дисбаланса рабочего колеса |
| Настройка параметров | Соответствие проектным значениям | Недостаточная производительность из-за неправильной настройки |
| Проверка огнезадерживающего клапана | Корректность срабатывания и передачи сигналов | Несрабатывание клапана при пожаре из-за ошибок в автоматике |
| Испытания в автоматическом режиме | Запуск системы при срабатывании пожарной сигнализации | Незапуск вентилятора из-за ошибок в настройках автоматики |
| Измерение параметров воздушного потока | Соответствие проектным значениям | Снижение эффективности дымоудаления из-за утечек в воздуховодах |
Совет инженера: При пусконаладке крышного вентилятора проверяйте работу системы в автоматическом режиме. Убедитесь, что вентилятор запускается не только при ручном управлении, но и при срабатывании пожарной сигнализации. Проверьте корректность передачи сигналов о состоянии клапана в диспетчерскую систему здания.
Типовые ошибки при монтаже и пусконаладке
Ошибки на этапах монтажа и пусконаладки приводят к снижению эффективности системы дымоудаления и нарушению пожарной безопасности.
- Неправильная установка вентилятора на кровле: отсутствие виброопор или их неправильная ориентация приводит к передаче вибрации на конструкции здания.
- Ошибки при монтаже огнезадерживающего клапана: неправильное положение или отсутствие герметизации стыков приводит к утечкам дыма.
- Некачественные соединения оцинкованных воздуховодов: использование неогнестойких уплотнительных материалов или недостаточная герметизация стыков приводит к утечкам воздуха.
- Отсутствие или неправильная настройка автоматики: ошибки в подключении клапана к системе пожарной сигнализации приводят к его несрабатыванию при пожаре.
- Несоответствие параметров работы вентилятора проектным значениям: неправильная настройка производительности или давления приводит к недостаточному удалению дыма.
- Отсутствие регламентного обслуживания: несвоевременная очистка воздуховодов и проверка оборудования приводит к снижению эффективности системы.
| Типовая ошибка | Причина возникновения | Последствия |
|---|---|---|
| Неправильная установка вентилятора | Ошибки проектирования или монтажа | Передача вибрации на конструкции здания, шум, ускоренный износ |
| Ошибки при монтаже клапана | Несоблюдение проектных требований | Утечки дыма, снижение эффективности дымоудаления |
| Некачественные соединения воздуховодов | Использование несоответствующих материалов | Утечки воздуха, снижение давления в системе |
| Ошибки в настройке автоматики | Неправильное подключение или программирование | Несрабатывание клапана при пожаре, незапуск вентилятора |
| Несоответствие параметров работы вентилятора | Ошибки пусконаладки | Недостаточное удаление дыма, нарушение пожарной безопасности |
| Отсутствие регламентного обслуживания | Несоблюдение графика технического обслуживания | Снижение эффективности системы, увеличение риска аварий |
Совет инженера: Для минимизации рисков на этапах монтажа и пусконаладки рекомендуется привлекать специализированные организации с опытом работы с системами дымоудаления. Проводите регулярное обучение персонала и соблюдайте регламент технического обслуживания оборудования.
Эксплуатация и обслуживание систем притока и вытяжки — регламенты и оптимизация
Назначение и состав шкафа управления системой притока и вытяжки
Шкаф управления с программируемым логическим контроллером (ПЛК) — центральный узел автоматизации системы. Он обеспечивает:
- Сбор и обработку сигналов с датчиков температуры, давления, расхода воздуха, концентрации CO₂.
- Управление электроприводами вентиляторов, клапанов, заслонок, частотных преобразователей.
- Реализацию алгоритмов регулирования по уставкам: постоянный расход, поддержание давления, каскадное управление.
- Защиту оборудования от перегрузок, коротких замыканий, перегрева.
- Передачу данных в диспетчерские системы (BMS, SCADA) по протоколам Modbus, BACnet, LON.
Типовая комплектация шкафа управления:
- ПЛК с модулями ввода-вывода (аналоговые и дискретные).
- Источник бесперебойного питания (ИБП) для резервирования.
- Автоматические выключатели, контакторы, реле защиты.
- Частотные преобразователи для регулирования скорости вентиляторов.
- Клеммные колодки, кабельные вводы, шины заземления.
- Интерфейс оператора: сенсорная панель или кнопочный пульт.
Чек-лист проверки шкафа управления перед вводом в эксплуатацию
- Проверка соответствия монтажа электрической схеме проекта: маркировка кабелей, сечение жил, цветовая кодировка.
- Контроль затяжки клеммных соединений (момент затяжки по паспорту оборудования).
- Проверка сопротивления изоляции кабелей и обмоток двигателей (не менее 0,5 МОм для цепей 220 В).
- Тестирование цепей управления: срабатывание контакторов, реле, автоматических выключателей.
- Проверка работы частотных преобразователей: плавный пуск, регулирование частоты, защита от перегрузок.
- Настройка параметров ПЛК: адресация входов-выходов, уставки, алгоритмы регулирования.
- Проверка связи с диспетчерской системой: передача данных, отображение аварийных сигналов.
- Тестирование ИБП: время автономной работы, переключение на резервное питание.
- Проверка работы интерфейса оператора: отображение параметров, управление в ручном режиме.
- Фиксация результатов в акте пусконаладочных работ с подписями представителей заказчика, генподрядчика и наладчика.
Сравнение типов шкафов управления
| Критерий | Шкаф с ПЛК и частотными преобразователями | Шкаф с релейно-контакторной логикой | Шкаф с контроллерами DDC |
|---|---|---|---|
| Гибкость настройки алгоритмов | Высокая (программирование через ПО) | Низкая (жесткая логика на реле) | Высокая (конфигурирование через ПО) |
| Точность регулирования | Высокая (ПИД-регуляторы, плавное управление) | Низкая (ступенчатое управление) | Высокая (ПИД-регуляторы, аналоговые выходы) |
| Возможность интеграции в BMS | Есть (Modbus, BACnet, LON) | Ограничена (сухие контакты, аналоговые сигналы) | Есть (Modbus, BACnet, LON) |
| Надёжность при длительной эксплуатации | Высокая (минимум подвижных частей) | Средняя (износ контактов реле) | Высокая (минимум подвижных частей) |
| Стоимость оборудования и монтажа | Высокая (стоимость ПЛК и преобразователей) | Низкая (стандартные реле и контакторы) | Средняя (стоимость DDC-контроллеров) |
| Требования к квалификации персонала | Высокие (программирование ПЛК, настройка преобразователей) | Низкие (монтаж и наладка релейных схем) | Средние (конфигурирование DDC-контроллеров) |
| Возможность удалённого мониторинга | Есть (через Ethernet или беспроводные каналы) | Ограничена (только локальное управление) | Есть (через Ethernet или беспроводные каналы) |
Регламентное обслуживание шкафа управления
Обслуживание шкафа управления проводится в соответствии с графиком, утверждённым службой эксплуатации объекта. Типовые работы включают:
- Ежемесячный визуальный осмотр: проверка отсутствия повреждений корпуса, загрязнений, следов перегрева.
- Ежеквартальная проверка затяжки клеммных соединений и состояния контактов.
- Проверка работы вентиляции шкафа: чистота фильтров, исправность вентиляторов охлаждения.
- Тестирование ИБП: проверка уровня заряда батарей, времени автономной работы.
- Проверка параметров ПЛК: соответствие уставок проектным значениям, корректность работы алгоритмов.
- Проверка связи с диспетчерской системой: передача данных, отображение аварийных сигналов.
- Ежегодная проверка сопротивления изоляции кабелей и обмоток двигателей.
- Проверка работы частотных преобразователей: плавность регулирования, отсутствие ошибок.
- Калибровка датчиков (температуры, давления, расхода) по эталонным приборам.
- Обновление программного обеспечения ПЛК при необходимости.
Типовые неисправности шкафов управления и методы их устранения
Наиболее частые проблемы и способы их решения:
| Неисправность | Возможная причина | Метод устранения |
|---|---|---|
| Отсутствие питания на шкафу | Сработал автоматический выключатель, повреждение кабеля питания | Проверка цепей питания, замена автомата или кабеля |
| Не включается вентилятор | Сработала защита двигателя, неисправность контактора, обрыв цепи управления | Проверка защиты, замена контактора, восстановление цепи |
| Частотный преобразователь не регулирует скорость | Ошибка параметров настройки, неисправность преобразователя, обрыв сигнальной цепи | Проверка параметров, замена преобразователя, восстановление цепи |
| ПЛК не обрабатывает сигналы с датчиков | Неисправность модуля ввода, обрыв цепи датчика, ошибка адресации | Замена модуля, восстановление цепи, корректировка адресации |
| Нет связи с диспетчерской системой | Неисправность сетевого оборудования, ошибка настроек протокола, обрыв кабеля | Проверка сетевого оборудования, корректировка настроек, замена кабеля |
| Ложные срабатывания защит | Неправильные уставки, неисправность датчиков, помехи в цепях | Корректировка уставок, замена датчиков, экранирование кабелей |
| Перегрев оборудования в шкафу | Загрязнение фильтров, неисправность вентиляторов, высокая температура окружающей среды | Чистка фильтров, замена вентиляторов, установка дополнительного охлаждения |
Оптимизация работы шкафа управления
Мероприятия по оптимизации направлены на повышение энергоэффективности и снижение износа оборудования:
- Настройка алгоритмов ПЛК для работы вентиляторов в режиме минимально необходимой производительности (по датчикам CO₂, давления, присутствия).
- Использование частотных преобразователей для плавного регулирования скорости вентиляторов (снижение энергопотребления до 30–50%).
- Внедрение системы мониторинга энергопотребления с передачей данных в BMS для анализа и оптимизации.
- Регулярная калибровка датчиков для точного поддержания заданных параметров.
- Использование энергоэффективных компонентов: вентиляторы с EC-двигателями, преобразователи с высоким КПД.
- Оптимизация графика работы системы в зависимости от режима эксплуатации объекта.
- Автоматическое переключение на резервное питание при пропадании основного (ИБП).
Совет инженера: При проектировании шкафа управления закладывайте резерв по мощности и количеству входов-выходов ПЛК не менее 20%. Это позволит подключать новое оборудование при модернизации системы. Предусмотрите возможность удалённого доступа к ПЛК для диагностики и настройки без выезда на объект.
Требования к документации и отчётности
Для обеспечения бесперебойной работы шкафа управления и быстрого устранения неисправностей ведётся следующая документация:
- Исполнительная документация: электрические схемы, схемы подключения, спецификации оборудования.
- Акты пусконаладочных работ: результаты проверок, настройки параметров, подписи ответственных лиц.
- Журнал эксплуатации: записи о проведённых работах, замене компонентов, выявленных неисправностях.
- Журнал аварийных ситуаций: описание инцидентов, причины, принятые меры.
- График регламентного обслуживания с указанием сроков и ответственных лиц.
- Инструкции по эксплуатации и технике безопасности для персонала.
- Протоколы калибровки датчиков и поверки приборов.
- Отчёты по энергопотреблению и эффективности работы системы.
Документация хранится в доступном для службы эксплуатации месте и регулярно обновляется.
Проектирование, монтаж и эксплуатация систем притока и вытяжки требуют комплексного подхода с учётом нормативных требований, технологических особенностей объекта и современных инженерных решений. Соблюдение регламентов на всех этапах — от проектирования до сервисного обслуживания — гарантирует надёжность, энергоэффективность и безопасность вентиляционных систем.
Отзывы о компании ООО ВЕНТСТРОЙ
Вентиляция под ключ, от компании ООО Вентстрой
- Воскресенск
- Дмитров
- Долгопрудный
- Дубна
- Егорьевск
- Ивантеевка
- Клин
- Королёв
- Красноармейск
- Краснозаводск
- Куровское
- Ликино-Дулёво
- Ногинск
- Орехово-Зуево
- Павловский Посад
- Пересвет
- Пушкино
- Рошаль
- Софрино
- Сергиев Посад
- Солнечногорск
- Старая Купавна
- Талдом
- Фрязино
- Хотьково
- Черноголовка
- Шатура
- Щёлково
- Электрогорск
- Электросталь
- Электроугли
- Яхрома
