Шкафы управления системами дымоудаления — критически важный элемент противодымной вентиляции, обеспечивающий автоматический запуск оборудования при пожаре. Проектировщикам ОВиК, генподрядчикам и службам эксплуатации необходимы чёткие требования к конструкции, монтажу и обслуживанию таких шкафов для соответствия нормам пожарной безопасности.

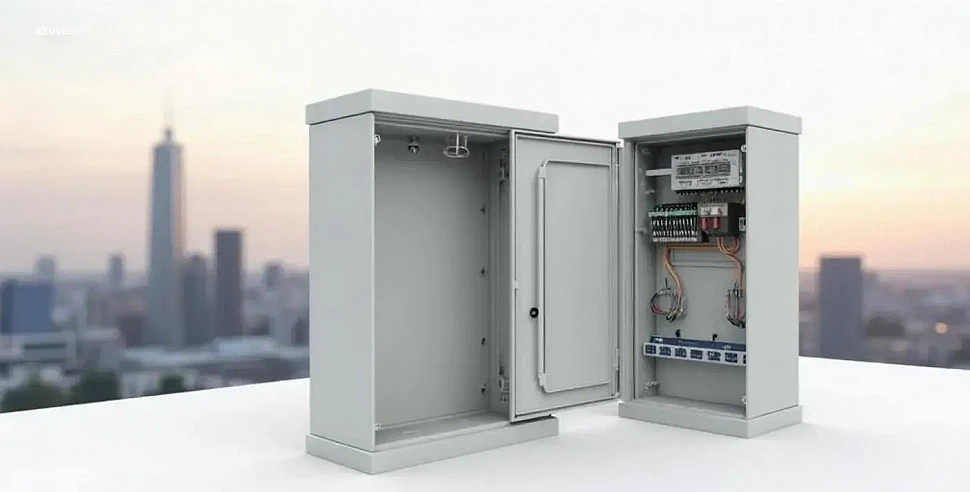

Конструкция, функции и типовые ошибки шкафа управления системой дымоудаления
Назначение шкафа управления в инженерных системах
Шкаф управления системой дымоудаления автоматизирует работу вентиляторов, клапанов и заслонок противодымной вентиляции. Ключевые задачи:
- обработка сигналов от пожарных извещателей и автоматической пожарной сигнализации (АПС);
- запуск вентиляторов дымоудаления и открытие клапанов по заданному алгоритму;
- контроль состояния исполнительных устройств (включено/отключено, аварийные сигналы);
- обеспечение резервного питания для работы при отключении основной сети;
- интеграция с системами диспетчеризации (BMS) и пожарной сигнализацией для централизованного мониторинга.
Основные компоненты шкафа управления
| Элемент | Назначение | Требования к выбору и монтажу |
|---|---|---|
| Корпус | Защита оборудования от внешних воздействий | Степень защиты: IP54 для помещений, IP65 — для улицы. Материал: оцинкованная сталь или нержавеющая сталь. |
| Контроллер (PLC) | Управление алгоритмами дымоудаления | Для сложных систем — контроллер с поддержкой протоколов Modbus/BACnet. Для простых решений — релейная логика. |
| Автоматические выключатели | Защита цепей от перегрузок и коротких замыканий | Номиналы подбираются с учётом пусковых токов вентиляторов (характеристика D). |
| Контакторы и реле | Коммутация силовых и управляющих цепей | Реле используются для управления клапанами, контакторы — для вентиляторов. Критические узлы резервируются. |
| Источник бесперебойного питания (ИБП) | Резервное питание при отключении сети | Ёмкость рассчитывается на 1–2 часа автономной работы. Проводится тестирование автоматического переключения. |
| Клеммные колодки | Подключение внешних цепей | Сечение колодок должно соответствовать сечению кабелей. Все соединения маркируются. |
| Индикация и органы управления | Контроль состояния системы | Светодиодные индикаторы для статуса вентиляторов и клапанов, кнопки ручного пуска и аварийного останова. |
Чек-лист приёмки шкафа управления
Перед вводом в эксплуатацию проверяются следующие параметры:
- соответствие корпуса проекту: габариты, степень защиты (IP), материал;
- правильность маркировки автоматических выключателей, реле и клемм;
- отсутствие механических повреждений, коррозии, ослабленных контактов;
- сопротивление изоляции цепей (нормативы по ГОСТ);
- работоспособность ИБП: переключение на резервное питание, время автономной работы;
- проверка алгоритмов: запуск вентиляторов по сигналу АПС, наличие обратной связи;
- корректность работы индикации и ручного управления;
- наличие эксплуатационной документации: электрические схемы, инструкции, паспорта оборудования.
Рекомендация инженера:
При интеграции шкафа с системой диспетчеризации (BMS) отдавайте предпочтение протоколам Modbus или BACnet. Предусмотрите гальваническую развязку для защиты от электромагнитных помех. Тестирование обмена данными проводите на этапе пусконаладочных работ (ПНР).
Типовые ошибки проектирования и монтажа
| Ошибка | Причина | Последствия | Решение |
|---|---|---|---|
| Неправильный подбор номиналов автоматических выключателей | Неучтённые пусковые токи вентиляторов | Ложные срабатывания при запуске оборудования | Используйте автоматы с характеристикой D, номинал выбирайте с запасом в 5–7 раз от рабочего тока. |
| Отсутствие резервирования контакторов | Экономия на компонентах | Отказ системы при выходе из строя контактора | Устанавливайте резервные контакторы для критически важных вентиляторов. |
| Некачественное заземление | Нарушение технологии монтажа | Электромагнитные помехи, риск поражения электрическим током | Проверяйте сопротивление заземления (не более 4 Ом), используйте медные шины. |
| Ошибки в адресации сигналов | Неточности в проектной документации | Некорректный запуск оборудования | Проверяйте схемы на этапе проектирования, маркируйте все кабели и клеммы. |
| Недостаточная ёмкость ИБП | Ошибки в расчётах | Отключение системы при длительном отсутствии основного питания | Рассчитывайте ёмкость ИБП на 1–2 часа работы с учётом пусковых токов оборудования. |
Регламент технического обслуживания
Для поддержания работоспособности шкафа управления проводите следующие мероприятия:
- Ежемесячно: визуальный осмотр, проверка индикации, тестирование ручного управления;
- Ежеквартально: контроль работы ИБП, тестирование алгоритмов по сигналу АПС;
- Ежегодно: измерение сопротивления изоляции, обновление программного обеспечения контроллера;
- Каждые 3–5 лет: замена аккумуляторов ИБП, ревизия контактных соединений.
Рекомендация инженера:
Аккумуляторы ИБП теряют ёмкость со временем даже при отсутствии активной эксплуатации. Заменяйте их каждые 3–5 лет независимо от внешнего состояния, чтобы исключить риск отказа системы при пожаре.

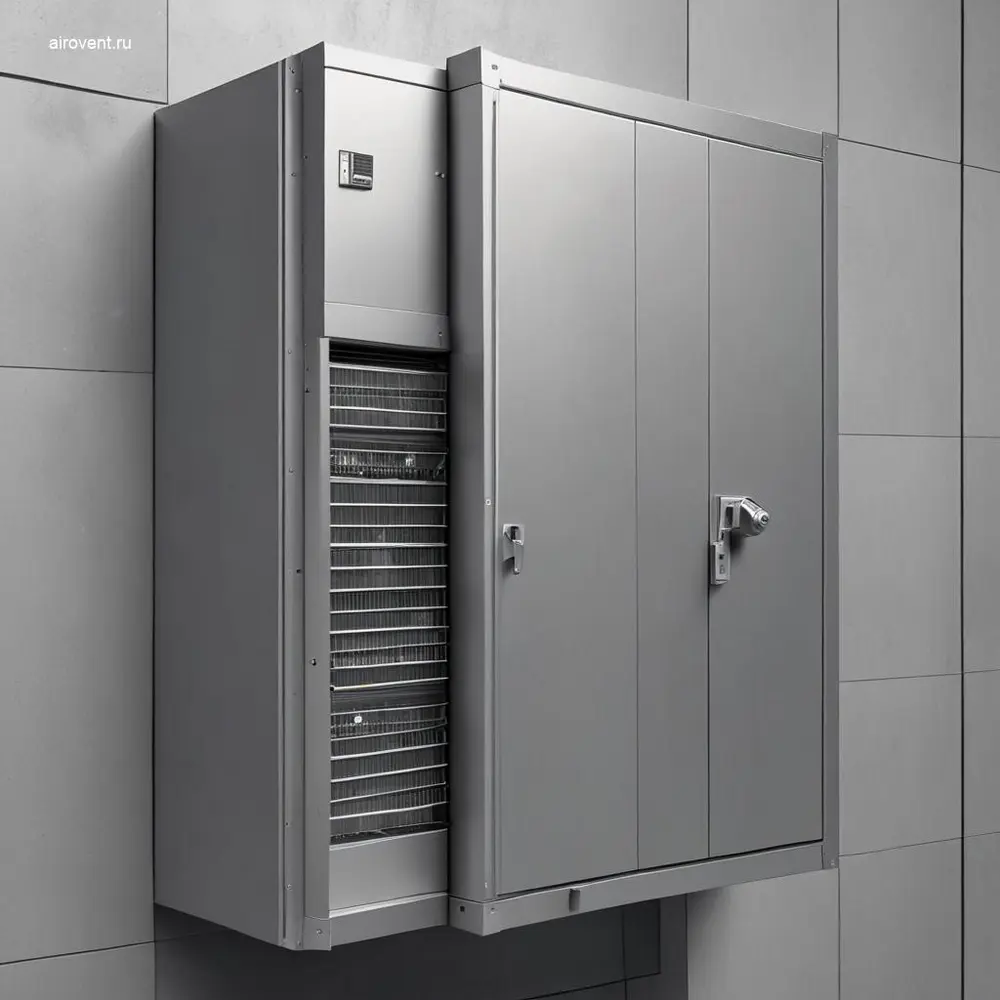

Проектирование и монтаж шкафа управления системой дымоудаления
Исходные данные для проектирования
При разработке проекта шкафа управления учитывайте следующие параметры:
- категорию помещений по пожарной опасности (например, Ф1.1, Ф4.4);
- тип системы дымоудаления: механическая, естественная или комбинированная;
- требования к резервированию питания: время автономной работы, источник резервного питания;
- условия эксплуатации: температура, влажность, уровень запылённости;
- интерфейсы интеграции с АПС, BMS и системами диспетчеризации.
Рекомендация инженера:
Для обеспечения надёжного резервирования питания прокладывайте основной и резервный кабели по разным трассам. Это исключит одновременный отказ обоих источников при повреждении одной из линий.
Чек-лист проверки проектной документации
Перед началом монтажа убедитесь в следующем:
- соответствие шкафа классу пожарной опасности объекта;
- наличие резервирования питания (ИБП, дизель-генераторная установка) с расчётным временем работы;
- корректность спецификации: номиналы автоматических выключателей, сечения кабелей, параметры вентиляторов;
- правильность схем подключения датчиков и исполнительных устройств;
- наличие гальванической развязки при интеграции с АПС и BMS;
- соответствие степени защиты корпуса (IP) условиям эксплуатации;
- совпадение маркировки кабелей и клемм с проектной документацией.
Этапы монтажа и контроль качества
1. Подготовительные работы
- проверка комплектности оборудования и материалов;
- контроль условий монтажа: температура, влажность, отсутствие вибраций;
- разметка места установки с учётом требований к доступу для обслуживания.
2. Установка шкафа
- крепление шкафа на стену или раму с использованием антивибрационных прокладок;
- проверка горизонтальности и вертикальности установки с помощью строительного уровня;
- обеспечение надёжного крепления с учётом нагрузок от кабелей.
3. Прокладка кабелей
- прокладка кабелей согласно кабельному журналу;
- соблюдение минимальных радиусов изгиба: не менее 10 диаметров для силовых кабелей, не менее 6 — для контрольных;
- использование кабельных вводов с требуемой степенью защиты (IP);
- маркировка кабелей и жил в соответствии с проектом.
4. Пусконаладочные работы
- проверка правильности подключения вентиляторов, клапанов и датчиков;
- настройка параметров контроллера: уставки давления, температуры, временные задержки;
- тестирование резервирования питания: переключение на ИБП, время автономной работы;
- проверка работы системы в автоматическом и ручном режимах;
- составление протокола пусконаладочных работ с результатами испытаний.
Сравнение типовых решений управления
| Критерий | Аналоговое управление | Цифровой контроллер | Интеграция с BMS |
|---|---|---|---|
| Гибкость настройки | Ограничена аппаратными уставками | Программируемые алгоритмы, настраиваемые временные задержки | Удалённое изменение параметров, интеграция с другими инженерными системами |
| Надёжность | Зависит от качества компонентов | Самодиагностика, резервирование каналов управления | Мониторинг в реальном времени, резервирование оборудования |
| Интеграция с АПС | Сухие контакты, риск ложных срабатываний | Поддержка протоколов Modbus/BACnet, гальваническая развязка | Полноценный обмен данными, удалённое управление |
| Стоимость реализации | Низкая | Средняя | Высокая |
Типовые ошибки монтажа и способы их устранения
- Ошибка: неправильное крепление шкафа.
Решение: используйте антивибрационные прокладки, проверяйте горизонтальность установки. - Ошибка: нарушение радиусов изгиба кабелей.
Решение: соблюдайте минимальные радиусы изгиба (10× для силовых кабелей). - Ошибка: отсутствие маркировки кабелей.
Решение: маркируйте кабели согласно кабельному журналу. - Ошибка: неправильное подключение датчиков.
Решение: проверяйте полярность и схемы подключения мультиметром.

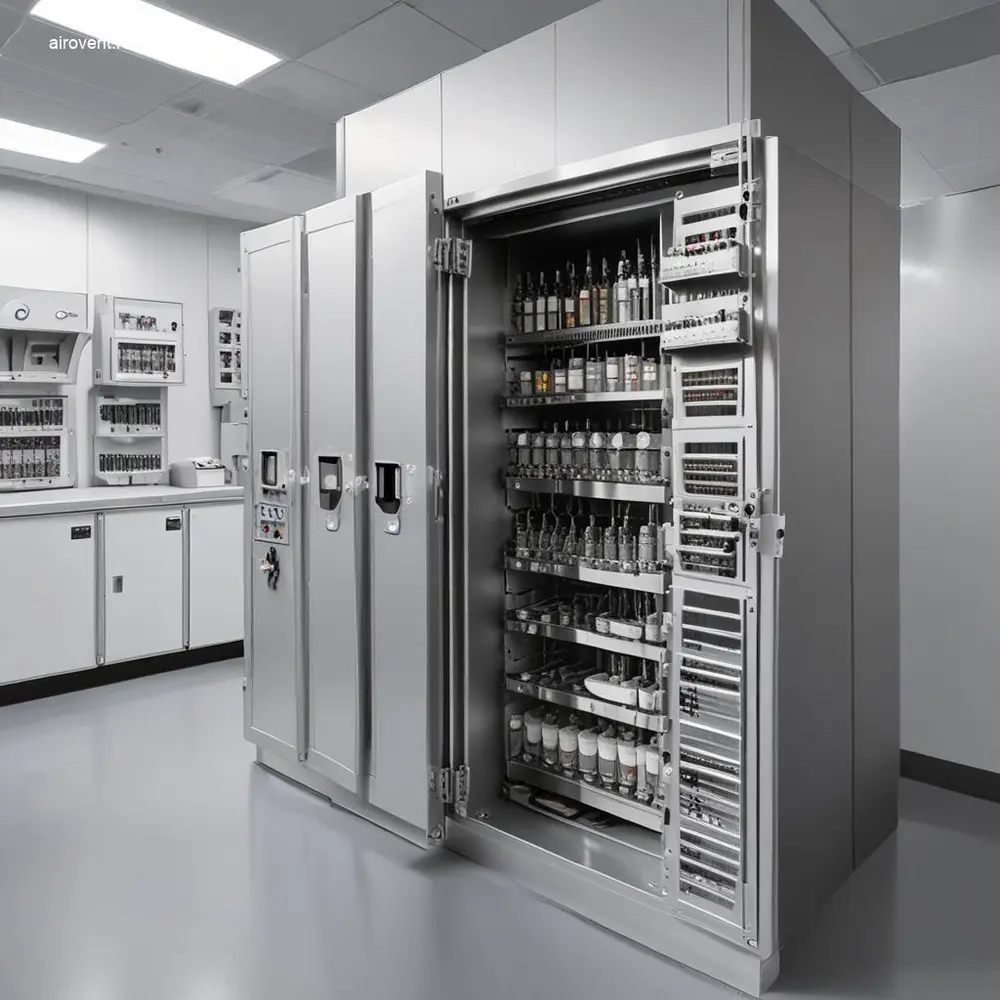

Эксплуатация и обслуживание шкафа управления системой дымоудаления
Нормативные требования к эксплуатации
Эксплуатация шкафа управления регламентируется следующими документами:
- СП 7.13130.2013 — требования к противодымной вентиляции;
- ГОСТ Р 53325-2012 — технические средства пожарной автоматики;
- руководство по эксплуатации от производителя оборудования;
- внутренние регламенты обслуживающей организации.
Чек-лист регламентного обслуживания
Регулярное техническое обслуживание включает следующие мероприятия:
- визуальный осмотр: проверка корпуса, уплотнений и кабельных вводов на наличие повреждений;
- проверка сопротивления изоляции цепей (нормативы по ГОСТ);
- контроль состояния автоматических выключателей, реле и контакторов: отсутствие подгаров, коррозии;
- тестирование клеммных соединений: проверка затяжки, отсутствие окисления;
- проверка работы автоматики: запуск вентиляторов по сигналу АПС, наличие обратной связи;
- тестирование ИБП: переход на резервное питание, время автономной работы;
- фиксация результатов в журнале эксплуатации.
Методы диагностики шкафа управления
| Критерий | Визуальный осмотр | Инструментальная диагностика | Функциональное тестирование |
|---|---|---|---|
| Цель | Выявление механических повреждений, коррозии, загрязнений | Проверка электрических параметров: сопротивление изоляции, целостность цепей | Контроль алгоритмов управления, взаимодействия с исполнительными устройствами |
| Инструменты | Фонарь, лупа, щётка | Мегаомметр, мультиметр, тепловизор | Имитатор сигналов АПС, тестер цепей управления |
| Периодичность | Ежемесячно | Ежеквартально | Ежегодно |
Типовые ошибки эксплуатации и их последствия
- Ошибка: пропуск регламентных работ.
Последствия: накопление дефектов, внезапные отказы оборудования.
Решение: строго соблюдайте график технического обслуживания, документируйте все проведённые работы. - Ошибка: некачественное обслуживание.
Последствия: перегрев контактов, короткие замыкания.
Решение: используйте динамометрические ключи для проверки затяжки клемм, проводите чистку контактов. - Ошибка: нарушение условий эксплуатации.
Последствия: коррозия компонентов, снижение ресурса оборудования.
Решение: контролируйте температуру и влажность в помещении, где установлен шкаф.
Рекомендация инженера:
Аккумуляторы ИБП тестируйте под нагрузкой не реже одного раза в год. Заменяйте их по истечении срока службы (3–5 лет), даже если внешне они выглядят исправными. Это гарантирует работоспособность системы при аварийных ситуациях.
Документация и отчётность
Для обеспечения прозрачности и контроля за эксплуатацией ведите следующую документацию:
- Журнал эксплуатации: фиксируйте даты проведения технического обслуживания, выявленные неисправности и меры по их устранению;
- Акты технического обслуживания: включайте результаты проверок, измерений и рекомендации по дальнейшей эксплуатации;
- Протоколы испытаний: документируйте данные о работоспособности системы, времени срабатывания и других параметрах;
- Инструкции по эксплуатации: храните алгоритмы обслуживания и меры безопасности.
