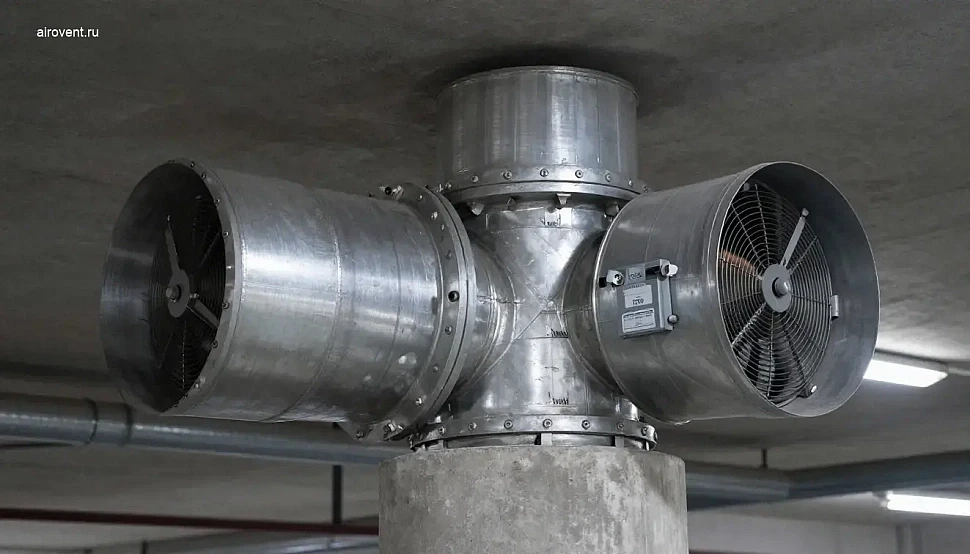

Схема вентиляции подземного паркинга — что это такое и зачем это нужно: проектирование, монтаж и эксплуатация систем ОВиК

Требования к дымоудалению в коммерческих зданиях по СП 7.13130.2020

Основные нормативные требования

Система дымоудаления должна обеспечивать:

• быстрое удаление продуктов горения из защищаемых помещений;
• поддержание безопасной концентрации токсичных веществ в воздухе;
• предупреждение распространения огня и дыма по воздуховодам.

Согласно СП 7.13130.2020:

• Объём удаляемого воздуха — не менее 60 м³/ч на 1 м² для помещений категорий В1–В4.
• Скорость воздуха в воздуховодах: до 10 м/с для естественного побуждения, до 15 м/с — для механического.
• Автоматика должна активировать систему при превышении пороговых значений температуры или концентрации дыма.

Чек-лист предпроектной подготовки

• Определение категории помещений по пожарной опасности и их функционального назначения по СП 1.13130.2020.
• Решение о совмещении дымоудаления с естественной вентиляцией или необходимости отдельной системы.
• Расчёт объёма воздуха для удаления продуктов горения с учётом специфики помещений.
• Выбор типа системы (приточная, вытяжная или комбинированная) на основе архитектурных особенностей объекта.
• Определение мест установки датчиков, клапанов, заслонок и вентиляторов.
• Проверка соответствия материалов воздуховодов и изоляции требованиям пожарной безопасности (группы горючести Г1–Г4).
• Оценка возможности интеграции с противодымной вентиляцией и системами пожаротушения.
• Формулирование требований к автоматике, включая резервные источники питания.

Критические параметры систем дымоудаления

Типичные ошибки проектирования

Основные проблемы и их последствия:

• Неправильный выбор типа системы: использование естественной вентиляции для объектов класса А без учёта климатических условий приводит к неэффективному дымоудалению.
• Недостаточный объём удаляемого воздуха: несоответствие расчётных параметров нормам СП 7.13130.2020 вызывает накопление токсичных веществ.
• Отсутствие резервных источников питания: отказ системы при аварийном отключении электроэнергии.
• Неправильное расположение воздуховодов: образование «карманов» с застаивающимся дымом или пересечение с другими инженерными коммуникациями.
• Отсутствие автоматизации: невозможность своевременного срабатывания системы при пожаре.

Этапы согласования с надзорными органами

• Подготовка технического задания с указанием всех требований к системе.
• Экспертиза проектной документации на соответствие нормам пожарной безопасности.
• Согласование с органами МЧС и местными властями при необходимости.
• Получение положительного заключения экспертизы и разрешения на строительство.
• Контроль соответствия монтажа проектной документации на всех этапах.
• Проведение пусконаладочных работ с участием надзорных органов.
• Оформление акта приёма системы в эксплуатацию с результатами испытаний.

Проектирование и монтаж систем воздухообмена для коммерческой недвижимости

Основные этапы проектирования

Проектирование систем воздухообмена для офисов, торговых центров и производств требует учёта как технических параметров, так и бизнес-задач заказчика. На этом этапе решаются следующие задачи:

• Функциональное зонирование: определение требований к воздухообмену для серверных, зон с высокой проходимостью и производственных цехов.
• Интеграция с кондиционированием: синхронизация автоматики для оптимизации энергопотребления и предотвращения конфликтов оборудования.
• Соблюдение нормативов: пожарной безопасности и санитарных условий (ориентируемся на действующие СП и ГОСТы для региона).

Чек-лист готовности технического задания

• Утверждённая схема функционального зонирования с площадями и режимами эксплуатации.
• Требования к микроклимату: температура, влажность, скорость воздуха для критически важных помещений.
• Уровни шума и вибрации с учётом специфики арендаторов.
• Предварительная оценка нагрузок: количество людей, тепловыделения, выбросы загрязняющих веществ.
• Концепция интеграции с другими инженерными системами (кондиционирование, противопожарная защита, автоматизация).
• Требования к резервированию и аварийному питанию оборудования.
• Ограничения по габаритам и размещению оборудования (наличие технических этажей, высота помещений).
• Требования к сервисному обслуживанию и гарантийным обязательствам подрядчика.

Критерии выбора оборудования

Типичные ошибки при реализации и способы их предотвращения

• Недооценка нагрузок. Решение: проводим аудит помещений с участием будущих арендаторов на этапе проектирования.
• Неправильное размещение оборудования. Решение: разрабатываем 3D-модель с указанием мест установки и согласовываем с генподрядчиком.
• Отсутствие резервирования. Решение: включаем в ТЗ требования к минимальному уровню резервирования (дублирование вентиляторов, аварийное питание).
• Несогласованность с другими системами. Решение: проводим совместное совещание всех проектных организаций на этапе рабочего проектирования.
• Недостаточная шумоизоляция. Решение: указываем в ТЗ конкретные требования к уровню шума и обязываем подрядчика провести замеры после монтажа.

Документация и согласования

Для ускорения процесса согласования:

• Пакет проектной документации должен включать схемы воздуховодов, спецификации оборудования, чертежи монтажа и паспорта на оборудование.
• Согласования: положительное заключение пожарной инспекции, согласование с Роспотребнадзором, координация с генподрядчиком.
• Акт приёма-передачи фиксирует соответствие смонтированной системы проектной документации, результаты испытаний и перечень оборудования.

Снижение затрат на сервисное обслуживание

Эффективность систем зависит от качества обслуживания. Для снижения эксплуатационных расходов:

• Регламент ТО: ежемесячная чистка фильтров, ежегодная проверка герметичности, смазка подшипников.
• Обучение персонала: инструктаж по эксплуатации и настройке автоматики.
• Запасные части: определение критических элементов и условий их хранения.
• Мониторинг: установка датчиков для контроля расхода воздуха, температуры, давления.

Дымоудаление в многоэтажных жилых комплексах

Требования к проектированию

Проектирование дымоудаления для жилых комплексов требует учёта архитектуры, климата и эксплуатационных нагрузок. Основные задачи:

• Определение зон дымоудаления (жилые секции, технические этажи, подземные паркинги).
• Расчёт воздухообмена для каждого помещения с учётом максимальной задымлённости и времени эвакуации.
• Выбор схемы дымоудаления (естественная, принудительная или комбинированная).
• Уточнение мест установки клапанов, вентиляционных шахт и каналов.
• Требования к звукоизоляции и виброизоляции оборудования.
• Интеграция с пожарной сигнализацией и системой управления зданием.

Выбор оборудования

Подбор оборудования осуществляется с учётом:

• Производительности вентиляторов (м³/ч) по расчётным нагрузкам;
• Уровня шума (не более 30 дБ(А) в жилых помещениях, 40 дБ(А) — в технических зонах);
• Температурного режима работы (до +250 °C для дымоудаления);
• Степени защиты (IP-класс для наружных и внутренних установок);
• Сертификатов соответствия требованиям пожарной безопасности;
• Возможности интеграции с системами автоматизации;
• Габаритных размеров и веса для удобства монтажа.

Особенности монтажа

Основные этапы монтажа с учётом технологических требований:

• Проверка трасс на соответствие проекту по диаметру, уклону и герметичности.
• Установка клапанов с учётом направления потоков для исключения рециркуляции.
• Монтаж вентиляторов с соблюдением требований по вибро- и звукоизоляции.
• Герметизация стыков огнестойкими материалами.
• Тестирование автоматики и интеграции с пожарной сигнализацией.
• Проверка герметичности и эффективности дымоудаления.
• Оформление актов скрытых работ и приёма системы в эксплуатацию.

Интеграция с другими системами

Эффективность дымоудаления зависит от правильной интеграции:

• Синхронизация с пожарной сигнализацией для автоматического включения.
• Блокировка лифтов при активации дымоудаления.
• Интеграция с кондиционированием для предотвращения конфликта потоков.
• Подключение к системе управления зданием (BMS).
• Обеспечение резервного питания.
• Проверка совместимости протоколов управления.
