Центральные приточные установки в цехах с опасными веществами — что это такое и зачем это нужно: проектирование, монтаж и эксплуатация

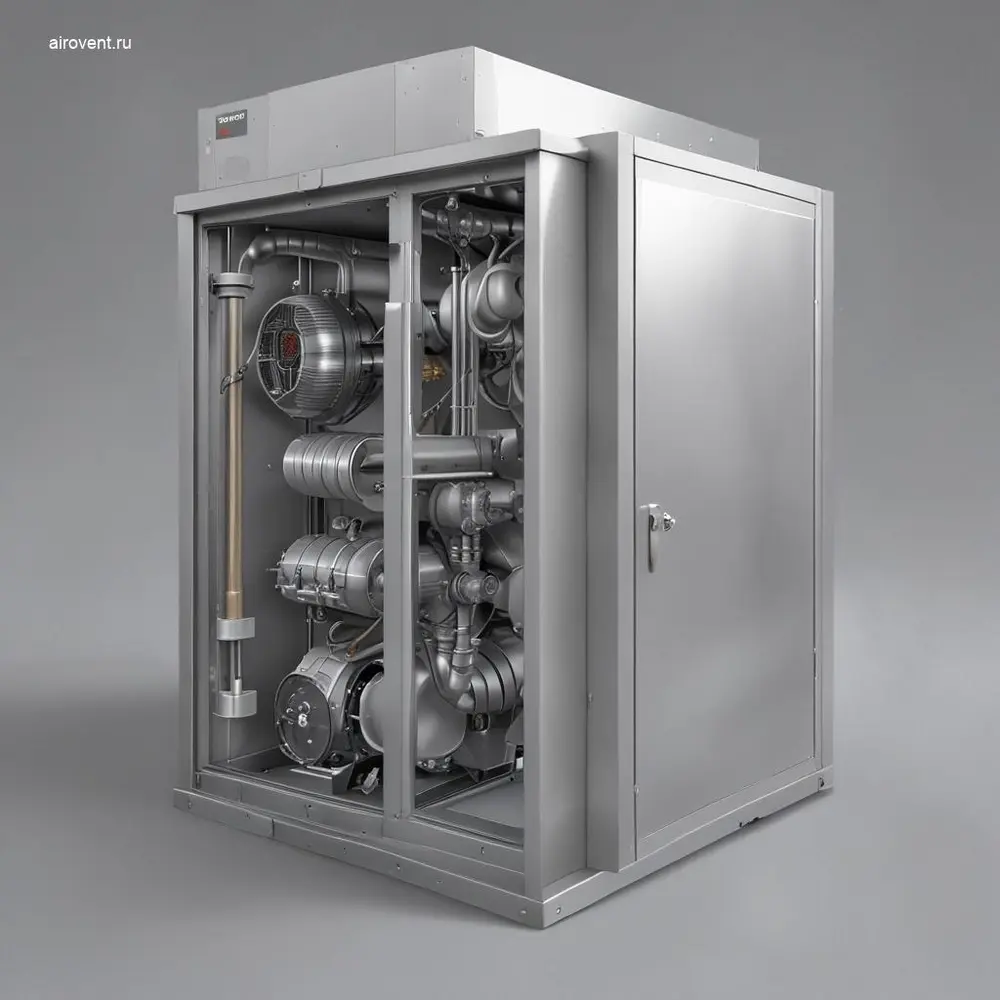

Проектирование ПВУ для цехов с опасными веществами: ключевые параметры и нормативные требования

Исходные данные и предпроектные требования

Проектирование начинается с разработки технического задания (ТЗ), согласованного с технологами, службой эксплуатации и надзорными органами. В ТЗ включаются следующие параметры:

• Класс опасности веществ по ГОСТ 12.1.007.
• Категория помещения по взрывопожарной опасности (А, Б, В1–В4, Г, Д).
• Температурно-влажностные параметры приточного воздуха.
• Кратность воздухообмена или удельные нормы подачи воздуха.
• Требования к очистке воздуха от аэрозолей, газов и паров.
• Ограничения по шуму и вибрации на рабочих местах.
• Зоны с различными требованиями к микроклимату.

На этапе предпроектных изысканий проводятся замеры фактических концентраций вредных веществ, температуры и влажности в рабочей зоне. Эти данные используются для корректировки расчётных параметров.

Выбор компонентов ПВУ для опасных сред

Ключевые элементы системы должны соответствовать требованиям взрывозащиты, коррозионной стойкости и надёжности.

Расчётные параметры и нормативные ограничения

Проектирование регламентируется следующими документами:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
• СП 44.13330.2011 «Административные и бытовые здания».
• ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».
• ПУЭ, раздел 7.3 «Электроустановки во взрывоопасных зонах».
• ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Основные расчётные параметры:

• Производительность по воздуху: определяется по кратности воздухообмена или удельным нормам подачи. Для помещений с выделением вредных веществ расчёт ведётся по разбавлению до ПДК.
• Давление вентилятора: сумма потерь давления в воздуховодах, фильтрах, калориферах и других элементах. Учитываются местные сопротивления.
• Температура приточного воздуха: выбирается с учётом теплового баланса. В холодный период воздух подогревается до +16 °C.
• Влажность приточного воздуха: регулируется в пределах 40–60% для цехов с гигроскопичными материалами или электрооборудованием.
• Скорость воздуха в воздуховодах: 6–12 м/с в магистральных, 4–8 м/с в ответвлениях.

Чек-лист проверки проекта ПВУ

• Согласовано ли ТЗ с технологами, службой эксплуатации и органами надзора?
• Указаны ли классы опасности веществ и категории помещений?
• Предусмотрены ли взрывозащищённые компоненты?
• Выбраны ли коррозионностойкие материалы для воздуховодов и оборудования?
• Рассчитана ли производительность по разбавлению вредных веществ до ПДК?
• Предусмотрена ли система автоматического регулирования параметров воздуха?
• Выполнен ли аэродинамический расчёт сети воздуховодов?
• Разработана ли схема управления системой, включая аварийное отключение?
• Предусмотрены ли меры по снижению шума и вибрации?
• Согласованы ли точки забора и выброса воздуха?
• Разработана ли эксплуатационная документация?
• Проведена ли оценка энергоэффективности?

Типовые ошибки и риски при проектировании

Распространённые ошибки:

• Заниженная производительность из-за неучтённых тепловыделений или концентраций вредных веществ.
• Использование невзрывозащищённых компонентов в опасных зонах.
• Отсутствие резервирования критически важных элементов.
• Неверный выбор материалов, приводящий к коррозии и утечкам.
• Неправильная трассировка воздуховодов, вызывающая дисбаланс расходов.
• Отсутствие автоматического контроля параметров воздуха.
• Недостаточная герметичность воздуховодов.
• Неучтённые ограничения по шуму и вибрации.

Требования к монтажу и пусконаладочным работам

Монтаж выполняется специализированными организациями с допуском к работам во взрывоопасных зонах.

• Монтаж оборудования и воздуховодов ведётся по проектной документации и требованиям взрывозащиты.
• Все соединения воздуховодов выполняются герметичными, с уплотнителями, устойчивыми к агрессивным средам.
• Вентиляторы и калориферы устанавливаются на виброопорах.
• Электрооборудование монтируется по ПУЭ, с кабелями во взрывозащищённом исполнении.
• Перед пуском воздуховоды продуваются инертным газом.

Пусконаладочные работы включают:

• Проверку герметичности воздуховодов и оборудования.
• Настройку автоматики и проверку датчиков.
• Балансировку расходов воздуха по помещениям.
• Испытания системы в различных режимах.
• Измерение уровней шума и вибрации.
• Составление акта пусконаладочных работ.

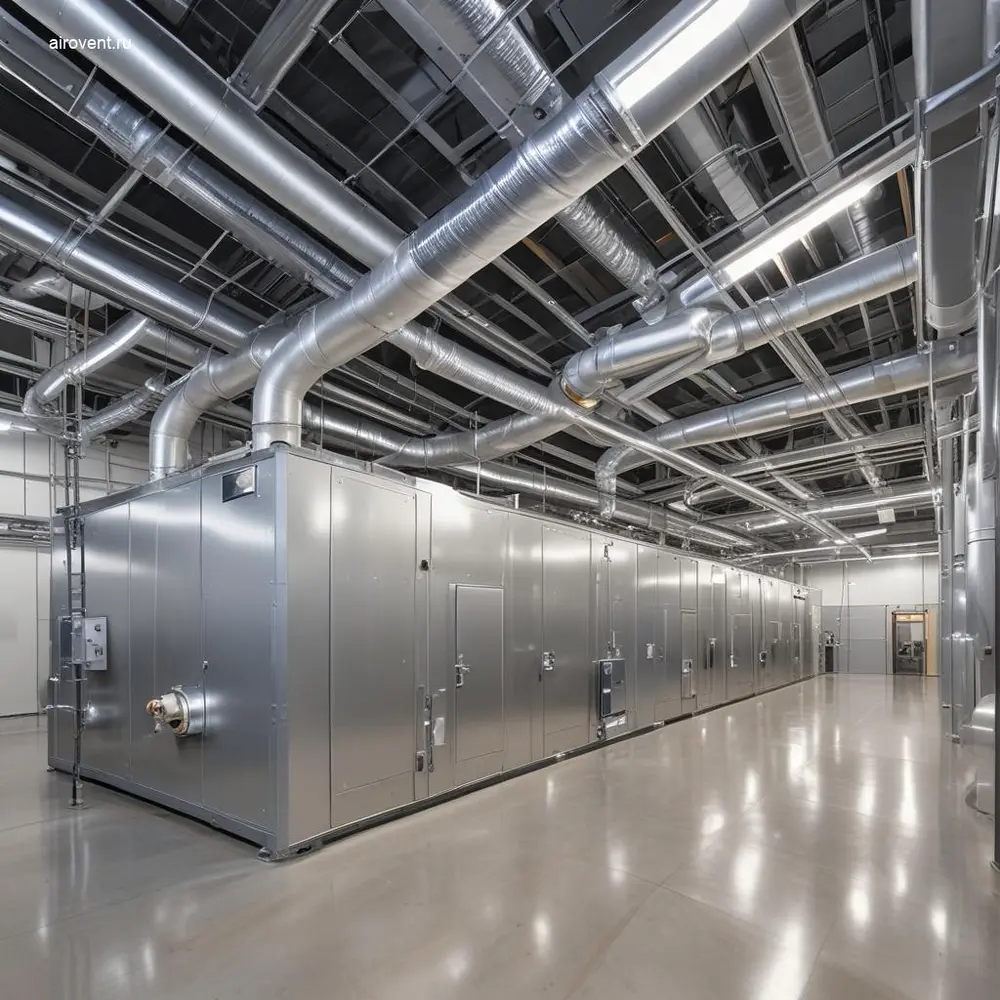

Монтаж и пусконаладка ПВУ: чек-лист и типовые ошибки

Подготовительный этап: проверка перед началом монтажа

Перед монтажом проверяются следующие параметры:

• Строительная готовность помещения: габариты, отметки пола, закладные для крепления.
• Наличие согласованной проектной документации.
• Комплектность поставки установки.
• Доступ к электрощитовой и точкам подключения коммуникаций.
• Акты на скрытые работы.
• График монтажных работ с генподрядчиком.

Монтаж оборудования: ключевые этапы и контрольные точки

Соблюдается технологическая последовательность и контроль качества:

• Установка рамы или виброопор по проектным отметкам. Допустимое отклонение — не более 2 мм на 1 м.
• Сборка секций установки: вентилятор, фильтры, теплообменники, увлажнители, шумоглушители.
• Подключение воздуховодов к патрубкам с проверкой герметичности и отсутствия перекосов.
• Обвязка теплообменников трубопроводами с установкой запорной арматуры.
• Монтаж автоматики: датчики, приводы клапанов и заслонок.
• Установка противопожарных клапанов и дымовых заслонок.

Пусконаладочные работы: последовательность и контроль параметров

Пусконаладка — критический этап, ошибки на котором приводят к некорректной работе оборудования и авариям.

• Проводится внешний осмотр установки.
• Подаётся электропитание на щит управления, проверяется автоматика.
• Запускается вентилятор на минимальной скорости, проверяется направление вращения.
• Постепенно увеличивается производительность с контролем вибрации и шума.
• Настраиваются параметры теплообменников и увлажнителей.
• Проверяются противопожарные клапаны и дымовые заслонки.
• Снимаются аэродинамические характеристики установки.
• Тестируется система автоматизации.
• Оформляется акт пусконаладочных работ.

Типовые ошибки при пусконаладке и способы их устранения

Документирование и сдача в эксплуатацию

Завершающий этап — оформление документации:

• Составление акта выполненных работ.
• Подготовка исполнительных схем.
• Оформление паспорта на установку.
• Передача заказчику технической документации.
• Проведение инструктажа персонала.
• Согласование графика регламентного обслуживания.
• Оформление акта приёмки-передачи.

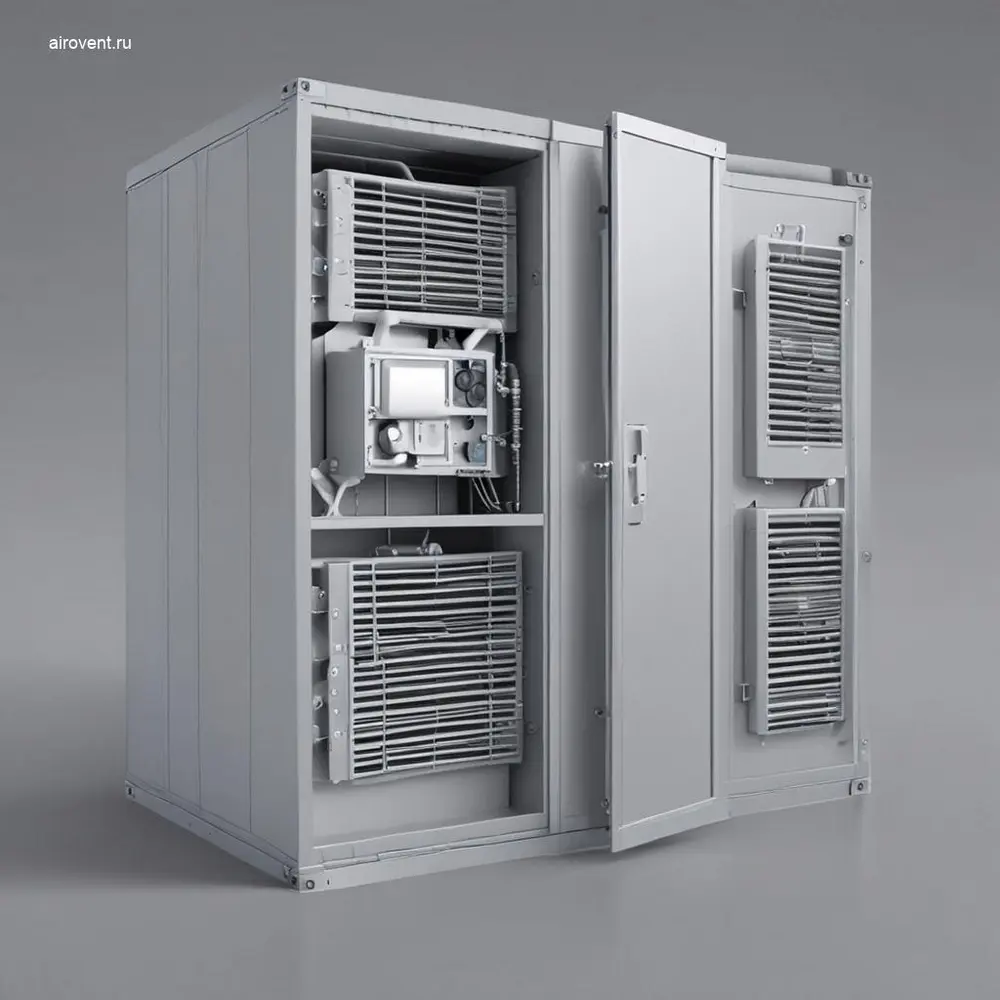

Эксплуатация и техническое обслуживание ПВУ в цехах с опасными веществами

Особенности эксплуатации ПВУ в условиях опасных производств

Центральные приточные установки выполняют критически важные функции: поддержание воздухообмена, предотвращение накопления токсичных или взрывоопасных примесей, обеспечение санитарно-гигиенических условий. Эксплуатация требует строгого соблюдения регламентов и учёта следующих факторов:

• Концентрация и класс опасности веществ в рабочей зоне.
• Требования к взрывозащите оборудования.
• Необходимость резервирования критических узлов.
• Интеграция с АСУ ТП и системами мониторинга.

Чек-лист технического обслуживания ПВУ

• Проверка фильтров:
  • Визуальный осмотр на повреждения и загрязнения.
  • Контроль перепада давления.
  • Замена фильтрующих элементов при достижении предельных значений.
• Диагностика шкафа управления:
  • Проверка контроллеров и датчиков.
  • Тестирование аварийных сигналов.
  • Калибровка датчиков и ПИД-регуляторов.
• Осмотр вентиляторов:
  • Проверка лопаток, подшипников, ремней.
  • Контроль вибрации и шума.
  • Смазка подшипников.
• Инспекция воздуховодов и клапанов:
  • Осмотр на коррозию и механические повреждения.
  • Проверка огнезадерживающих и обратных клапанов.
  • Контроль уплотнений и приводов.
• Проверка системы дымоудаления:
  • Тестирование дымовых вентиляторов.
  • Проверка срабатывания клапанов.
  • Осмотр воздуховодов на герметичность.
• Документирование результатов технического обслуживания:
  • Фиксация параметров работы оборудования.
  • Запись о выполненных работах и неисправностях.
  • Оформление акта технического обслуживания.

Сравнение подходов к техническому обслуживанию

Типовые проблемы и их устранение при эксплуатации

Снижение производительности приточного вентилятора

Причины:

• Засорение фильтров или теплообменников.
• Износ лопаток рабочего колеса.
• Неправильная настройка частотного преобразователя.
• Утечки воздуха в воздуховодах.
• Засорение воздухозаборных решёток.

Методы устранения:

• Очистка или замена фильтров и теплообменников.
• Проверка и замена рабочего колеса.
• Калибровка частотного преобразователя.
• Герметизация воздуховодов.
• Проверка аэродинамического сопротивления.

Повышенный уровень шума или вибрации

Причины:

• Разбалансировка рабочего колеса.
• Износ подшипников.
• Ослабление креплений.
• Неправильная установка виброопор.
• Засорение или повреждение воздуховодов.

Методы устранения:

• Балансировка рабочего колеса.
• Замена изношенных подшипников.
• Подтяжка креплений.
• Замена или регулировка виброопор.
• Очистка или ремонт воздуховодов.

Неисправности в работе автоматики

Причины:

• Сбои в контроллерах или программном обеспечении.
• Неисправности датчиков.
• Повреждение кабельных линий.
• Неправильные настройки защитных функций.
• Отсутствие резервного питания.

Методы устранения:

• Диагностика и перезагрузка контроллеров.
• Замена неисправных датчиков.
• Прозвонка и восстановление кабельных линий.
• Корректировка настроек автоматики.
• Проверка источников бесперебойного питания.

Коррозия или повреждение воздуховодов

Причины:

• Агрессивная среда в цехе.
• Некачественное покрытие или материал.
• Механические повреждения.
• Отсутствие осушения воздуха.

Методы устранения:

• Замена повреждённых участков на коррозионностойкие материалы.
• Нанесение защитных покрытий.
• Устранение источников агрессивных сред.
• Регулярный осмотр воздуховодов.

Требования к персоналу и документации

Квалификация и обучение персонала

• Персонал должен иметь допуск к работе с оборудованием во взрывоопасных зонах.
• Регулярное обучение включает:
  • Правила эксплуатации и технического обслуживания вентиляционного оборудования.
  • Требования промышленной безопасности.
  • Работу с системами автоматики.
  • Действия в аварийных ситуациях.
• Наличие инструкций по эксплуатации и техническому обслуживанию для каждого типа оборудования.

Ведение эксплуатационной документации

• Журнал эксплуатации:
  • Записи о ежедневных проверках.
  • Фиксация аварийных ситуаций.
  • Отметки о техническом обслуживании и ремонте.
• Акты технического обслуживания и ремонта:
  • Описание выполненных работ.
  • Подписи ответственных лиц.
  • Приложения: фото, протоколы испытаний, сертификаты.
• Паспорта и сертификаты на оборудование.
• Графики технического обслуживания и ремонтов.

Взаимодействие с подрядными организациями

Привлечение сторонних организаций требует:

• Наличия у подрядчика лицензий и допусков.
• Заключения договора с описанием объёмов работ и ответственности.
• Согласования планов-графиков технического обслуживания.
• Предоставления актов выполненных работ и гарантий.
• Контроля качества со стороны заказчика.
