Вентиляция складов и хранилищ: нормы, выбор и расчёт инженерных систем

Нормативные требования к вентиляции складов и хранилищ

Основные нормативные документы

Проектирование систем вентиляции складов выполняется на основе следующих регламентов:

• СП 60.13330.2020 — требования к воздухообмену и энергоэффективности;
• СП 118.13330.2012 — нормы для общественных и производственных зданий;
• СП 5.13130.2009 и СП 7.13130.2013 — противопожарная защита и дымоудаление;
• ГОСТ 12.1.005-88 и СанПиН 1.2.3685-21 — санитарно-гигиенические параметры;
• Федеральный закон № 123-ФЗ — пожарная безопасность.

Для складов с особыми условиями хранения (пищевая, химическая, фармацевтическая продукция) дополнительно учитываются отраслевые стандарты по чистоте воздуха и взрывозащите.

Расчёт воздухообмена

Воздухообмен в складских помещениях определяется по следующим критериям:

• кратности (1–3 крат/ч для общеобменной вентиляции);
• нормативу 20 м³/ч на одного работника в зонах постоянного пребывания;
• предельно допустимым концентрациям вредных веществ (для химических складов);
• тепловому балансу (при значительных тепловыделениях).

Результаты расчётов фиксируются в техническом задании и проектной документации для последующего подбора оборудования.

Требования пожарной безопасности

Системы вентиляции складов должны соответствовать следующим требованиям:

• применение негорючих материалов (класс НГ или Г1);
• установка огнезадерживающих клапанов с огнестойкостью EI 60;
• разделение на противопожарные отсеки при площади более 5000 м²;
• обеспечение дымоудаления в помещениях категорий А, Б, В1–В3;
• автоматическое отключение при срабатывании пожарной сигнализации.

Проектные решения согласовываются с разделом «Пожарная безопасность» и Техническим регламентом № 123-ФЗ.

Чек-лист проектирования

• Определение категории помещения по пожарной опасности (А–Д).
• Согласование температурно-влажностного режима с заказчиком.
• Расчёт воздухообмена по кратности, тепловому балансу или ПДК.
• Выбор типа системы: приточная, вытяжная или приточно-вытяжная установка с рекуперацией.
• Разработка схемы воздухораспределения с учётом высоты потолков и планировки.
• Установка огнезадерживающих клапанов и систем дымоудаления.
• Согласование размещения оборудования с архитектурными решениями.
• Подготовка спецификации с указанием классов энергоэффективности и пожарной безопасности.
• Проведение экспертизы проектной документации.

Сравнение систем вентиляции

Требования к техническим чертежам

Проектная документация должна включать:

• планы размещения воздуховодов и оборудования;
• аксонометрические схемы с указанием расходов воздуха и напора;
• спецификации оборудования и материалов;
• схемы автоматизации и узлы установки огнезадерживающих клапанов;
• таблицы расчётов воздухообмена и теплового баланса.

Чертежи выполняются в соответствии с ГОСТ 21.602-2016 с соблюдением:

• стандартных условных обозначений;
• согласованности с архитектурными и электрическими разделами;
• указания классов пожарной безопасности.

Типовые ошибки проектирования

Распространённые ошибки, снижающие эффективность систем:

• недостаточный воздухообмен из-за неверного расчёта;
• отсутствие притока в зонах постоянного пребывания персонала;
• игнорирование установки огнезадерживающих клапанов;
• неправильное воздухораспределение (например, над стеллажами);
• использование горючих материалов в пожароопасных зонах;
• отсутствие систем дымоудаления или их интеграции с пожарной сигнализацией;
• неучёт энергоэффективности (например, отсутствие рекуперации).

Для исключения ошибок рекомендуется проводить экспертизу проекта и привлекать специалистов для пусконаладочных работ.

Выбор оборудования для вентиляции складов

Компоненты системы с крышной установкой

Крышная приточно-вытяжная установка (ПВУ) — оптимальное решение для складских комплексов. В стандартную комплектацию входят:

• установка с секциями фильтрации, нагрева и охлаждения;
• огнезадерживающие клапаны на границах противопожарных отсеков;
• дымовые вентиляторы для эвакуации продуктов горения;
• шкаф управления с системой автоматики;
• оцинкованные воздуховоды с теплоизоляцией;
датчики давления для контроля сети.

Критерии выбора крышной установки

Чек-лист для технического задания на крышную установку:

• параметры воздуха (температура, влажность, расход) по сезонам;
• класс фильтрации (например, G4 + F7 для пыльных складов);
• наличие резервных вентиляторов или возможность горячей замены;
• климатические условия (температурный диапазон, ветровые нагрузки);
• точки подключения к электросети и системе автоматики;
• требования к монтажу на кровле (допустимые нагрузки, герметизация).

Огнезадерживающие клапаны и дымовые вентиляторы

Клапаны и вентиляторы обеспечивают пожарную безопасность систем:

• клапаны предотвращают распространение огня через воздуховоды;
• дымовые вентиляторы удаляют продукты горения для безопасной эвакуации.

Типовые ошибки при монтаже:

• неправильная ориентация клапанов;
• недостаточная производительность дымовых вентиляторов;
• отсутствие резервного питания;
• монтаж в труднодоступных местах;
• воздуховоды без огнестойкого покрытия.

Автоматизация и контроль

Шкаф управления обеспечивает синхронизацию работы:

• вентиляторов;
• огнезадерживающих клапанов;
• дымовых вентиляторов;
• датчиков давления и температуры.

Основные задачи автоматики:

• регулирование производительности по параметрам воздуха;
• контроль состояния фильтров;
• управление клапанами при пожаре;
• переключение на резервное питание;
• интеграция с системой диспетчеризации (BMS).

Чек-лист перед пусконаладкой:

• соответствие электрических схем проектной документации;
• калибровка датчиков;
• настройка уставок срабатывания клапанов;
• тестирование аварийных алгоритмов;
• проверка связи с системой диспетчеризации;
• оформление протокола проверки с подписями ответственных лиц.

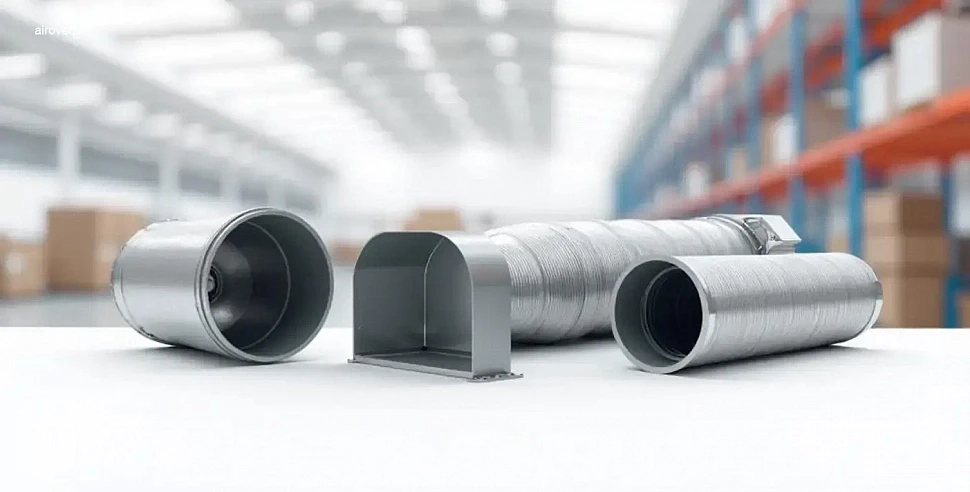

Монтаж и эксплуатация оцинкованных воздуховодов

Оцинкованные воздуховоды выбираются с учётом следующих параметров:

• толщина металла (0,55–0,7 мм);
• тип соединения (фланцевое или ниппельное);
• теплоизоляция (25 мм для неотапливаемых зон);
• крепление (подвесы с шагом не более 2 м);
• заземление.

Типовые ошибки при монтаже:

• отсутствие антикоррозийного покрытия в агрессивных средах;
• негерметичные стыки;
• отсутствие компенсаторов температурных расширений;
• монтаж без уклона (скопление конденсата);
• несвоевременная очистка.

Чек-лист приёмки воздуховодов:

• соответствие диаметров и сечений проектным решениям;
• герметичность стыков (аэродинамические испытания);
• качество теплоизоляции;
• отсутствие повреждений и коррозии;
• наличие заземления;
• оформление акта скрытых работ с фотофиксацией.

Эксплуатация и обслуживание систем вентиляции складов

Нормативные требования и регламенты

Эксплуатация систем вентиляции осуществляется в соответствии с:

• проектными решениями;
• требованиями к микроклимату для хранимых материалов;
• правилами технической эксплуатации и инструкциями производителей;
• нормами пожарной безопасности.

Чек-лист контроля систем вентиляции

• Проверка работоспособности вентиляторов и автоматики.
• Осмотр воздуховодов на наличие повреждений и коррозии.
• Контроль герметичности соединений.
• Проверка состояния фильтров.
• Тестирование клапанов дымоудаления.
• Контроль срабатывания пожарной сигнализации.
• Анализ данных мониторинга (расход воздуха, энергопотребление).
• Очистка и дезинфекция элементов системы.
• Проверка электрических соединений.
• Ведение журнала эксплуатации.

Типовые проблемы и решения

Техническое обслуживание

Обслуживание систем вентиляции проводится по следующему графику:

• ежедневные проверки;
• периодическая очистка и замена расходных материалов;
• планово-предупредительные ремонты;
• сезонная подготовка.

Рекомендации по организации обслуживания:

• заключение договоров с сервисными организациями;
• обеспечение запасными частями;
• обучение персонала;
• внедрение систем удалённого мониторинга.

Документирование

Обязательная отчётность включает:

• журнал эксплуатации;
• акты выполненных работ;
• протоколы испытаний;
• отчёты по энергопотреблению;
• предписания надзорных органов.

Документация хранится в электронном и бумажном виде для предоставления при проверках.
