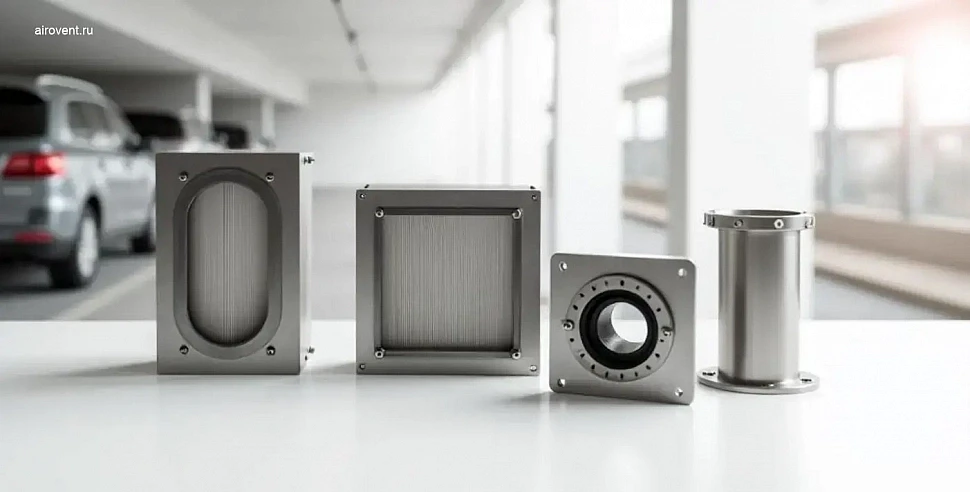

Замена фильтров по перепаду давления — что это такое и зачем это нужно в системах вентиляции и дымоудаления

Технические аспекты и нормативные требования к замене фильтров по перепаду давления

Физические основы контроля перепада давления

В системах вентиляции и дымоудаления фильтры задерживают пыль, механические примеси и аэрозоли. По мере загрязнения возрастает сопротивление воздушному потоку, что приводит к увеличению перепада давления (ΔP) между входом и выходом фильтра. Этот параметр служит индикатором степени засорения и необходимости технического обслуживания.

Измерение ΔP осуществляется в паскалях (Па) или миллиметрах водяного столба (мм вод. ст.) с помощью дифференциальных манометров или датчиков давления. В автоматизированных системах данные передаются на контроллеры или в системы диспетчеризации для непрерывного мониторинга.

Нормативные требования к обслуживанию фильтров

Обслуживание фильтров регламентируется нормативными документами и техническими условиями производителей оборудования. Основные положения включают:

• Предельно допустимые значения ΔP, при которых требуется замена или очистка фильтра, устанавливаются в проектной документации или инструкции по эксплуатации.
• Периодичность контроля ΔP зависит от условий эксплуатации: уровня запылённости, интенсивности работы системы и класса фильтра.
• Обязательное ведение журнала технического обслуживания с фиксацией даты, значений ΔP и проведённых мероприятий.
• Требования к квалификации персонала, выполняющего замену фильтров и настройку систем мониторинга.

При отсутствии конкретных указаний в проекте рекомендуется заменять фильтры при превышении ΔP на 20–30% от начального значения для чистого фильтра или при достижении максимального перепада, указанного производителем.

Чек-лист контроля перепада давления и замены фильтров

• Проверка наличия и работоспособности дифференциальных манометров или датчиков давления на фильтрах.
• Сопоставление текущих показаний ΔP с предельно допустимыми значениями из проектной документации.
• Фиксация даты и значения ΔP в журнале технического обслуживания.
• Анализ динамики изменения ΔP за предыдущий период: резкий рост может свидетельствовать о нештатных условиях эксплуатации.
• Подготовка расходных материалов (фильтров нужного класса и типоразмера) и инструментов для замены.
• Отключение системы или перевод её в режим обслуживания (если предусмотрено проектом).
• Демонтаж засорённого фильтра, визуальный осмотр фильтрующего материала и корпуса на предмет повреждений.
• Установка нового фильтра с проверкой правильности ориентации и герметичности уплотнений.
• Включение системы и проверка показаний ΔP: значение должно соответствовать начальному перепаду для чистого фильтра.
• Настройка системы автоматики на новые пороговые значения ΔP (при необходимости).
• Оформление акта выполненных работ с указанием даты, значений ΔP до и после замены, а также данных о новом фильтре.

Сравнение методов контроля перепада давления

Типовые ошибки при контроле перепада давления

Несвоевременная или некорректная замена фильтров по ΔP приводит к следующим проблемам:

• Ошибки проектирования: неверный выбор класса фильтра или игнорирование реальных условий эксплуатации (повышенная запылённость, агрессивные среды) ускоряет засорение и рост ΔP.
• Ошибки монтажа: неправильная установка фильтров (перекос, отсутствие уплотнений) вызывает подсос неочищенного воздуха и искажение показаний ΔP.
• Ошибки при пусконаладке: неверная настройка пороговых значений ΔP в автоматике приводит к ложным срабатываниям или отсутствию оповещений.
• Отсутствие регламентного обслуживания: несоблюдение периодичности контроля ΔP и замены фильтров снижает эффективность очистки воздуха и увеличивает энергопотребление вентиляторов.
• Неверные настройки автоматики: неправильная калибровка датчиков или их некорректная интеграция с системами управления искажает данные о состоянии фильтров.

Практическое применение контроля перепада давления на фильтрах

Задачи контроля перепада давления

Контроль ΔP на фильтрах решает три ключевые задачи:

• Поддержание проектных параметров воздухообмена — предотвращение снижения расхода воздуха из-за загрязнения фильтров.
• Оптимизация энергопотребления вентиляционных установок — исключение избыточного сопротивления сети и перегрузки приводов.
• Соблюдение регламентов технического обслуживания — автоматизация фиксации момента достижения предельного ΔP для своевременной замены фильтров.

Компоненты системы контроля перепада давления

Типовая система включает:

• Дифференциальные датчики давления с аналоговым (4–20 мА) или дискретным (сухой контакт) выходом.
• Монтажные комплекты: импульсные трубки, запорная арматура, крепёж.
• Контроллер или модуль ввода-вывода для интеграции в систему диспетчеризации (АСУ ТП, BMS).
• Программное обеспечение для визуализации трендов, установки порогов и формирования уведомлений.

Чек-лист внедрения контроля перепада давления

• Согласование проектных значений ΔP на чистом и загрязнённом фильтре с производителем оборудования и заказчиком.
• Выбор типа датчика: аналоговый для плавного мониторинга или дискретный для сигнализации превышения порога.
• Определение точек отбора давления до и после фильтра с учётом равномерности потока и отсутствия турбулентности.
• Разработка схемы прокладки импульсных трубок: уклоны, компенсация температурных расширений, защита от конденсата.
• Интеграция в систему диспетчеризации: настройка каналов ввода, логики обработки сигналов, аварийных сообщений.
• Проведение пусконаладочных работ: калибровка датчиков, проверка герметичности импульсных линий, тестирование срабатывания сигнализации.
• Разработка регламента технического обслуживания: периодичность проверки датчиков, очистки импульсных трубок, замены фильтров.
• Обучение персонала: интерпретация показаний, действия при срабатывании сигнализации, ведение журнала замен.

Сравнение методов контроля перепада давления

Типовые ошибки при монтаже и эксплуатации

Распространённые проблемы, влияющие на корректность работы систем контроля ΔP:

• Неправильный выбор точек отбора давления: установка датчиков в зонах турбулентности искажает показания. Размещайте отборы на прямых участках воздуховодов длиной не менее 3–5 диаметров до и после фильтра.
• Нарушение герметичности импульсных линий: утечки или конденсат в трубках вызывают ложные срабатывания. Используйте герметичные соединения и дренаж конденсата.
• Отсутствие калибровки датчиков: дрейф показаний приводит к несвоевременной замене фильтров. Калибруйте датчики не реже одного раза в год.
• Неверная настройка пороговых значений: завышенные пороги перегружают вентиляторы, заниженные — вызывают частые ложные срабатывания. Настройки должны соответствовать проектным параметрам.
• Игнорирование регламентного обслуживания: загрязнение импульсных трубок или датчиков снижает точность измерений. Включайте их очистку в график технического обслуживания.
• Несогласованность с системой диспетчеризации: отсутствие интеграции исключает автоматизированный мониторинг. Тестируйте взаимодействие на этапе пусконаладки.

Особенности эксплуатации в различных типах объектов

Требования к системам контроля ΔP зависят от специфики объекта:

• Производственные помещения: высокая запылённость требует частой замены фильтров. Используйте датчики с расширенным диапазоном измерений и резервные каналы сигнализации.
• Медицинские учреждения: жёсткие требования к чистоте воздуха обязывают к непрерывному мониторингу. Дублируйте датчики и настраивайте автоматическое переключение на резерв.
• Офисные центры: приоритет — энергоэффективность. Применяйте аналоговые датчики с интеграцией в BMS для динамического регулирования вентиляторов.
• Складские комплексы: низкая интенсивность воздухообмена позволяет использовать дискретные реле ΔP с ручным контролем. Защищайте датчики от механических повреждений.

Экономические и технические преимущества контроля перепада давления

Принцип работы и ключевые преимущества

Системы контроля ΔP на фильтрах автоматизируют мониторинг их состояния. Датчики измеряют разницу давления до и после фильтрующего элемента. По мере загрязнения фильтра сопротивление потоку растёт, что фиксируется датчиками. Это позволяет своевременно инициировать замену, исключая избыточные затраты на обслуживание или риски снижения эффективности системы.

Для девелоперов, генподрядчиков и служб эксплуатации ключевые преимущества включают:

• Снижение операционных расходов за счёт оптимизации сроков замены фильтров.
• Продление ресурса вентиляционного оборудования благодаря поддержанию расчётных параметров воздушного потока.
• Минимизацию рисков нештатных ситуаций: перегрузки вентиляторов или снижения качества воздуха.
• Интеграцию с системами диспетчеризации для удалённого контроля и прогнозирования обслуживания.

Экономический эффект от внедрения систем контроля

Замена фильтров по фактическому загрязнению, а не по регламенту, сокращает расходы на расходные материалы и сервисное обслуживание. Основные статьи экономии:

Технические аспекты внедрения систем контроля

Для корректной работы системы контроля ΔP необходимо учитывать следующие технические параметры и особенности монтажа:

• Определение диапазона измерения ΔP для конкретного типа фильтра (грубой, тонкой или абсолютной очистки) и вентиляционной установки.
• Выбор типа датчика: механический (манометр с сигнальным контактом) или электронный (с аналоговым или цифровым выходом для АСУ ТП).
• Проверка совместимости датчика с рабочими параметрами: давлением, температурой, влажностью, химическим составом воздуха.
• Размещение точек отбора давления на воздуховодах до и после фильтра с использованием отборных устройств с демпфированием.
• Обеспечение возможности калибровки датчика и его замены без остановки системы вентиляции.
• Интеграция датчика с системой автоматизации для передачи данных о ΔP на диспетчерский пульт.
• Настройка пороговых значений: предупредительного (для планирования замены) и аварийного (для немедленного реагирования).
• Разработка регламента технического обслуживания: проверка точности измерений, чистка отборных устройств.
• Обеспечение наличия запасных фильтров и расходных материалов для оперативной замены.
• Проведение пусконаладочных работ для проверки корректности работы системы и её интеграции с оборудованием.

Рекомендации для закупщиков и служб эксплуатации

При выборе оборудования для контроля ΔP рекомендуется учитывать:

• Предпочтение датчикам с цифровым интерфейсом (Modbus, BACnet) для упрощения интеграции.
• Условия эксплуатации: для агрессивных сред выбирать датчики с классом защиты IP65 и коррозионно-стойкими материалами.
• Наличие сертификатов соответствия, особенно для объектов с повышенными требованиями к безопасности.
• Оценку стоимости владения: цену датчика, монтаж, калибровку, техническое обслуживание и возможную замену.
• Требование к поставщикам об обучении персонала по работе с системой контроля ΔP.
• Разработку внутренних регламентов: периодичность проверок, порядок действий при срабатывании сигнализации, документирование замен.
• Рассмотрение возможности использования облачных платформ для мониторинга состояния фильтров в режиме реального времени.

Типовые ошибки и способы их предотвращения

Внедрение систем контроля ΔP может сопровождаться ошибками, снижающими их эффективность. Распространённые проблемы и способы их предотвращения:

Контроль перепада давления на фильтрах — не только требование нормативов, но и эффективный инструмент для снижения эксплуатационных затрат и поддержания проектных параметров систем вентиляции и дымоудаления. Внедрение систем мониторинга ΔP позволяет избежать типовых ошибок при проектировании, монтаже и эксплуатации, а также оптимизировать расходы на техническое обслуживание.
