Звукопоглощающие панели в венткамере — что это такое и зачем это нужно: технические аспекты для девелоперов и инженеров ОВиК

Конструкция и принцип работы звукопоглощающих панелей

Назначение и материалы

Звукопоглощающие панели монтируются на стены, потолок и пол венткамер для снижения шума от оборудования: вентиляторов, клапанов дымоудаления, воздуховодов. Основные материалы:

• Минеральная вата или базальтовое волокно — обеспечивают эффективное поглощение в широком частотном диапазоне, негорючие (класс НГ).
• Вспененные полимеры — применяются для средне- и высокочастотного шума, требуют дополнительной огнезащиты.
• Перфорированный металл (оцинкованная сталь, алюминий) — защитное покрытие, обеспечивающее акустическую прозрачность и долговечность.

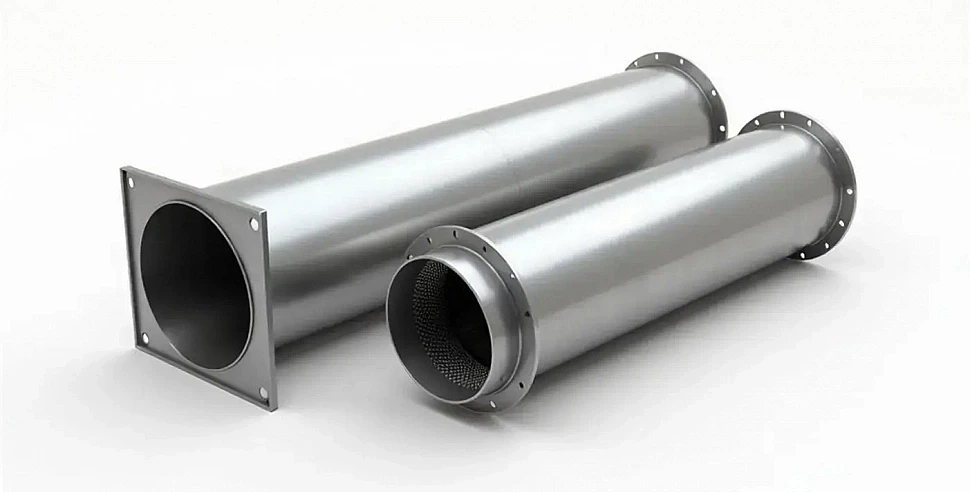

Панели работают в комплексе с глушителями на воздуховодах, виброизоляторами и акустическими экранами, формируя единую систему шумоподавления.

Механизм шумоподавления

Звуковая энергия преобразуется в тепловую за счёт трения воздуха в порах материала. Эффективность зависит от следующих факторов:

• толщины и плотности панели (25–100 мм для низкочастотного шума);
• частотного спектра (125–4000 Гц);
• площади покрытия (оптимально 60–80 % поверхностей венткамеры);
• скорости воздушного потока (турбулентность снижает эффективность).

Перфорированное покрытие защищает материал от механических повреждений и выдувания волокон, сохраняя акустическую прозрачность.

Критерии выбора панелей

Этапы внедрения

1. Акустический расчёт:
   • определение источников шума (вентиляторы, клапаны дымоудаления);
   • расчёт требуемого снижения шума в децибелах в контрольных точках;
   • подбор панелей по толщине, материалу и площади покрытия.
2. Подготовка венткамеры:
   • очистка поверхностей от пыли и масляных отложений;
   • проверка герметичности стен и потолка;
   • монтаж виброизоляторов под оборудование.
3. Монтаж:
   • установка панелей на виброразвязанные крепления;
   • герметизация стыков акустическим герметиком;
   • проверка отсутствия жёстких контактов с конструкциями.
4. Пусконаладка:
   • измерение уровня шума до и после запуска системы;
   • сравнение с проектными значениями, корректировка при необходимости;
   • фиксация результатов в акте пусконаладочных работ.

Проектирование и монтаж: ошибки и решения

Исходные данные для проектирования

На этапе проектирования необходимо проанализировать:

• допустимые уровни шума (СП 51.13330.2011: 60 дБ(А) для офисов, 80 дБ(А) для производственных цехов);
• спектр шума оборудования (низко-, средне-, высокочастотный);
• геометрию венткамеры и условия эксплуатации (влажность, температура).

На основе акустических замеров подбираются панели и рассчитывается площадь покрытия.

Типовые ошибки проектирования

• Игнорирование низких частот. Тонкие панели (25–50 мм) неэффективны против шума вентиляторов. Решение: использование панелей толщиной 75–100 мм или комбинация с глушителями.
• Недостаточная площадь покрытия. Размещение панелей только на стенах приводит к распространению шума через потолок и пол. Решение: покрытие 60–80 % поверхностей.
• Жёсткое крепление. Металлические кронштейны передают вибрацию. Решение: применение резиновых прокладок для виброразвязки.
• Негерметичные стыки. Зазоры снижают эффективность звукопоглощения. Решение: герметизация стыков акустическим герметиком.
• Использование горючих материалов. Пенополистирол или полиэфир в системах дымоудаления недопустимы. Решение: применение только негорючих материалов (базальт, минеральная вата).

Сравнение материалов панелей

Ошибки монтажа и их устранение

Крепление панелей

• Жёсткий монтаж. Вибрация от вентиляторов передаётся на панели. Решение: использование виброизолирующих креплений с резиновыми втулками.
• Зазоры между панелями. Утечка шума через щели. Решение: герметизация стыков акустическим герметиком.

Взаимодействие с системами дымоудаления

• Перекрытие клапанов. Панели блокируют доступ к оборудованию. Решение: установка съёмных секций или ревизионных люков.
• Горючие материалы. Полиэфирные панели рядом с клапанами дымоудаления. Решение: зона радиусом 1 м вокруг клапанов должна быть выполнена только из негорючих материалов.

Пусконаладочные работы

• Отсутствие замеров шума. Невозможно подтвердить эффективность. Решение: включение акустических измерений в программу пусконаладочных работ.
• Некорректные настройки автоматики. Вентиляторы работают на нерасчётных режимах. Решение: настройка частотных преобразователей по результатам акустического расчёта.

Эксплуатация и обслуживание

Чек-лист технического осмотра

• Визуальный контроль: трещины, вмятины, отслоение облицовки.
• Проверка креплений: коррозия, ослабленные болты.
• Оценка загрязнений: пыль, масляные отложения, конденсат.
• Контроль акустического наполнителя: провисания, намокание.
• Измерение уровня шума в контрольных точках.

Обслуживание в системах дымоудаления

Требования к панелям в системах дымоудаления:

• термостойкость до 400–600 °C;
• устойчивость к продуктам горения;
• совместимость с автоматикой (не должны блокировать датчики).

Регламент работ:

• проверка после срабатывания системы дымоудаления;
• очистка от сажи и конденсата;
• замена панелей при потере эксплуатационных свойств.

Типовые проблемы и решения

Регламентное обслуживание

Периодичность работ:

• ежемесячно — визуальный осмотр;
• ежеквартально — очистка от пыли;
• раз в полгода — проверка креплений;
• ежегодно — акустические замеры.

Документирование в журнале эксплуатации:

• дата и объём выполненных работ;
• выявленные отклонения;
• принятые меры;
• ответственное лицо.
