Автоматизация систем вентиляции, дымоудаления и противодымной защиты — ключевой фактор повышения энергоэффективности, безопасности и управляемости инженерных решений в коммерческих и промышленных объектах. Проектировщики, генподрядчики и эксплуатационные службы получают инструмент для точного регулирования параметров микроклимата, снижения эксплуатационных рисков и оптимизации затрат на обслуживание.
Как автоматизация вентиляции, дымоудаления и противодымной защиты повышает эффективность инженерных систем
Автоматизированные системы управляют приточно-вытяжными установками (ПВУ), клапанами дымоудаления, вентиляторами и фильтрами без участия оператора. Они поддерживают заданные параметры воздухообмена, температуры и давления, минимизируют риски ошибок и снижают энергопотребление. В материале рассмотрены ключевые аспекты проектирования, монтажа и эксплуатации таких систем, а также типовые ошибки и рекомендации для девелоперов, генподрядчиков и инженеров ОВиК.
Компоненты и принципы автоматизации вентиляции: задачи и решения для проектов ОВиК
Задачи автоматизации в современных системах ОВиК
Автоматизация решает три основные задачи:
- Поддержание параметров микроклимата — температуры, влажности и расхода воздуха — без ручного вмешательства.
- Снижение энергопотребления за счёт оптимизации работы вентиляторов, насосов и теплообменников.
- Обеспечение безопасности при аварийных ситуациях: пожар, задымление, превышение концентрации вредных веществ.
Для девелоперов автоматизация снижает эксплуатационные риски, для проектировщиков — обеспечивает гибкость в управлении системами с учётом сезонных и суточных нагрузок.
Основные компоненты автоматизированной вентиляции
Система включает механические, электрические и программные элементы. Рассмотрим их на примере промышленного объекта.

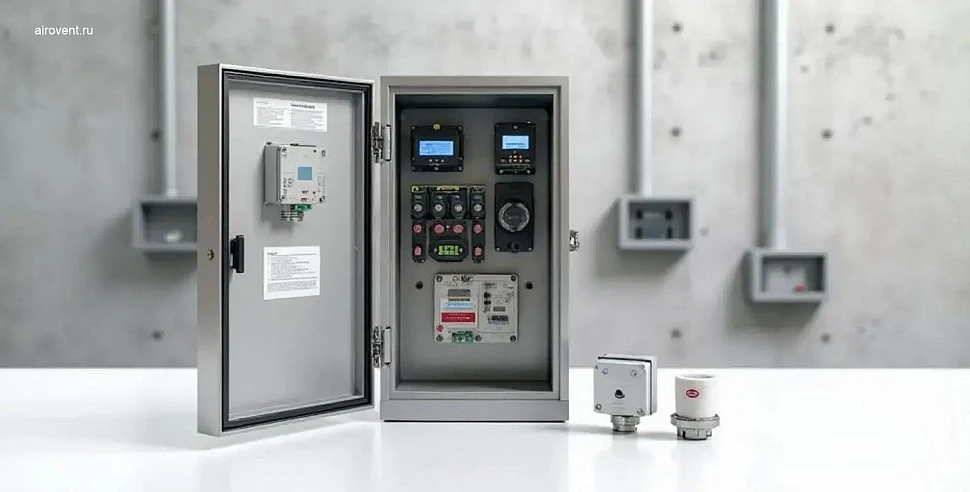

Приточная установка с шкафом управления
Приточная установка (ПУ) обрабатывает наружный воздух: очищает, нагревает или охлаждает и подаёт в помещения. В состав входят:
- Вентилятор с частотным преобразователем для регулировки расхода воздуха.
- Фильтры грубой и тонкой очистки — класс фильтрации определяется проектом.
- Теплообменники (водяные или электрические) для нагрева или охлаждения воздуха.
- Шкаф управления с контроллером, реле и интерфейсами связи (Modbus, BACnet).
Шкаф интегрируется с датчиками температуры, давления, влажности и CO₂, расположенными в воздуховодах и помещениях. Контроллер корректирует работу оборудования по их сигналам.
Оцинкованные воздуховоды и элементы распределения воздуха
Оцинкованные воздуховоды транспортируют воздух от ПУ к помещениям. В автоматизированных системах они оснащаются:
- Клапанами с электроприводами для зонного регулирования расхода воздуха.
- Датчиками перепада давления для контроля загрязнения фильтров.
- Теплоизоляцией для предотвращения теплопотерь и конденсации.
Диаметры воздуховодов (например, d 160 мм, d 315 мм) и толщина металла зависят от расхода воздуха и требований к уровню шума.
Дымосос и противопожарные клапаны
Дымосос удаляет дым при пожаре. Его ключевые характеристики:
- Работает при температуре до 400 °C в течение 120 минут.
- Управляется от системы пожарной сигнализации (СПС) или контроллера автоматизации.
- Имеет резервное питание от источника бесперебойного питания (ИБП).
Противопожарные клапаны перекрывают воздуховоды при пожаре. Они оснащаются электроприводами с возвратной пружиной для автоматического закрытия при отключении питания.
Вентиляционное помещение
Техническое помещение для размещения ПУ, дымососов и шкафов управления должно соответствовать следующим требованиям:
- Площадь и высота определяются габаритами оборудования и нормами обслуживания.
- Наличие приточно-вытяжной вентиляции для отвода тепла.
- Вибро- и шумоизоляция: виброопоры, звукопоглощающие материалы.
- Свободный доступ для монтажа, пусконаладки и обслуживания.
Принципы работы автоматизированной вентиляции
Автоматизация строится на трёх уровнях: полевом, контроллерном и диспетчерском.
Полевой уровень
Включает датчики и исполнительные механизмы:
- Датчики температуры, влажности, давления, CO₂, присутствия.
- Клапаны с электроприводами для регулирования расхода воздуха.
- Частотные преобразователи для управления скоростью вентиляторов.
Контроллерный уровень
Контроллеры (PLC или специализированные) обрабатывают сигналы с полевого уровня и формируют управляющие команды:
- Регулируют параметры микроклимата (например, поддержание 22 °C ± 1 °C).
- Защищают оборудование от аварийных режимов: перегрев, превышение давления.
- Интегрируются с системами пожарной сигнализации и дымоудаления.
Диспетчерский уровень
Программное обеспечение для мониторинга и управления:
- Визуализирует текущие параметры: расход воздуха, температура, состояние оборудования.
- Ведёт журнал событий и аварий.
- Позволяет управлять системой удалённо через веб-интерфейс или SCADA.
Проектирование и монтаж автоматизированных систем вентиляции: ошибки и решения
Этапы проектирования автоматизированных систем
Проектирование начинается с анализа технического задания и архитектурно-планировочных решений объекта. На этом этапе определяют:
- Расход воздуха, температурные режимы, требования к очистке и рециркуляции.
- Интеграцию с системами дымоудаления, противодымной вентиляции (ПДВ), электроснабжением и BMS.
- Аварийные сценарии: отключение электропитания, срабатывание пожарных извещателей, переход на резервные источники.
Ошибки на этом этапе приводят к нестыковкам при монтаже, пусконаладке и снижению эффективности системы.
Совет инженера:
Закладывайте резервные каналы связи между контроллерами и BMS. Это предотвратит потерю управления при обрыве основного канала и упростит диагностику.
Чек-лист проверки проектной документации
- Согласованность расчётных параметров (расход воздуха, давление, температура) с техническим заданием и нормативами.
- Наличие схем автоматизации с указанием датчиков, исполнительных механизмов и контроллеров.
- Корректность алгоритмов управления для штатных и аварийных режимов.
- Спецификации оборудования: соответствие характеристик требованиям, наличие сертификатов.
- Схемы электрических подключений: разделение силовых и управляющих цепей, защита от короткого замыкания и перегрузок.
- Планы размещения оборудования: доступность для монтажа и обслуживания, соблюдение норм пожарной безопасности.
- Интеграция с BMS: протоколы обмена данными, адресация устройств, логика взаимодействия.
- Документация по пусконаладочным работам: методики проверки, настройки и тестирования.
Типовые ошибки монтажа и их последствия
Монтаж требует строгого соблюдения проектных решений. Распространённые ошибки:
- Некорректная установка датчиков в зонах застоя воздуха или рядом с источниками тепла приводит к искажённым показаниям.
- Неправильная настройка приводов клапанов вызывает неполное открытие или закрытие, заедание.
- Ошибки электромонтажа: неправильное подключение цепей, отсутствие заземления — приводят к выходу оборудования из строя.
- Неправильная прокладка кабелей без защиты от повреждений или близко к силовым линиям вызывает помехи и короткое замыкание.
- Отсутствие резервирования приводит к остановке системы при отказе компонентов.
Пусконаладочные работы и ввод в эксплуатацию
Пусконаладочные работы (ПНР) проверяют соответствие системы проектным требованиям. Основные задачи:
- Визуальный осмотр: соответствие монтажа проекту, отсутствие повреждений.
- Проверка электрических подключений: правильность соединений, заземление, отсутствие короткого замыкания.
- Индивидуальное тестирование оборудования: вентиляторов, клапанов, датчиков, контроллеров.
- Настройка приводов клапанов: калибровка, проверка обратной связи.
- Тестирование алгоритмов управления в штатных и аварийных режимах.
- Интеграция с BMS: проверка протоколов обмена данными, логики взаимодействия.
- Тестирование резервных режимов: переход на резервное питание, проверка дублирующих каналов.
- Составление акта ПНР с фиксацией результатов и выявленных неисправностей.
- Обучение персонала эксплуатации и действиям в аварийных ситуациях.
Эксплуатация и техническое обслуживание
Регламентное техническое обслуживание включает:
- Проверку механических компонентов: вентиляторов, клапанов, фильтров, теплообменников.
- Калибровку датчиков, обновление программного обеспечения контроллеров, проверку электрических соединений.
- Очистку фильтров, замену расходных материалов, балансировку вентиляторов.
- Мониторинг через BMS: контроль расхода воздуха, температуры, давления, состояния фильтров.
Для систем дымоудаления проверки проводят не реже одного раза в квартал с составлением актов.
Совет инженера:
Внедрите удалённый мониторинг для автоматизированных систем. Это сократит время реакции на неисправности и оптимизирует график технического обслуживания.
Сравнение подходов к автоматизации вентиляции
Типовые проблемы в эксплуатации и их устранение
Распространённые неисправности и решения:
- Нестабильная работа вентиляторов: износ подшипников, дисбаланс рабочего колеса — требуется балансировка, замена подшипников, настройка частотного преобразователя.
- Некорректные показания датчиков: загрязнение, помехи — очистка, экранирование кабелей, замена датчиков.
- Неполное открытие клапанов: заедание приводов — смазка, калибровка, замена уплотнений.
- Ложные срабатывания автоматики: помехи, ошибки настроек — проверка электромонтажа, настройка контроллеров.
- Повышенный шум и вибрация: дисбаланс вентиляторов — балансировка, установка виброизоляторов.
- Неэффективное дымоудаление: засорение клапанов, ошибки алгоритмов — очистка, настройка логики управления.
Эксплуатация и техническое обслуживание автоматизированных вентиляционных систем: регламенты и практика
Нормативные требования к эксплуатации
Эксплуатация регулируется следующими документами:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование».
- СП 7.13130.2013 «Требования пожарной безопасности».
- ГОСТ Р 53300-2009 «Противодымная защита зданий».
- СанПиН 1.2.3685-21 «Гигиенические нормативы».
Регламенты технического обслуживания разрабатываются на основе требований производителей оборудования и нормативов с учётом:
- Режима работы объекта.
- Категории помещений.
- Климатических условий.
Совет инженера:
Для систем дымоудаления в высотных зданиях сократите интервалы между проверками работоспособности вентиляторов и клапанов.
Чек-лист планового технического обслуживания
- Подготовка:
- Проверьте актуальность эксплуатационной документации.
- Согласуйте время работ с эксплуатационной службой.
- Подготовьте инструменты и средства индивидуальной защиты.
- Визуальный осмотр:
- Контроль состояния воздуховодов, клапанов, фильтров: отсутствие повреждений, коррозии.
- Проверка креплений вентиляторов, приводов, теплообменников.
- Осмотр ремней, муфт, подшипников: наличие смазки, отсутствие вибраций.
- Проверка электрики и автоматики:
- Тестирование контроллеров, датчиков температуры, давления, CO₂.
- Контроль целостности кабелей, клеммных соединений, заземления.
- Проверка работоспособности приводов клапанов, частотных преобразователей.
- Настройка алгоритмов управления.
- Испытания системы:
- Измерение расходов воздуха по магистралям.
- Балансировка системы, корректировка при необходимости.
- Тестирование работы в нормальном и аварийном режимах.
- Проверка срабатывания защит: перегрев, короткое замыкание, превышение давления.
- Завершение:
- Очистка оборудования от пыли: фильтры, теплообменники, вентиляторы.
- Замена расходных материалов: фильтры, смазка, уплотнители.
- Ведение журнала технического обслуживания с указанием выполненных работ и выявленных отклонений.
- Инструктаж персонала по результатам технического обслуживания.
Типовые неисправности и методы устранения
Особенности эксплуатации систем дымоудаления
Требования к эксплуатации систем дымоудаления:
- Проверки работоспособности проводятся не реже одного раза в квартал. Для объектов с массовым пребыванием людей — ежемесячно.
- Испытания проводят с участием представителей пожарного надзора, результаты фиксируют в акте.
- Запрещена эксплуатация с неисправными клапанами, вентиляторами или автоматикой.
- Все элементы должны иметь сертификаты пожарной безопасности.
При техническом обслуживании проверяют:
- Срабатывание клапанов дымоудаления при сигнале от датчиков дыма.
- Корректность алгоритмов управления: включение вентиляторов, открытие клапанов.
- Работоспособность резервных источников питания.
- Фактические расходы воздуха через клапаны при наличии проектных данных.
Совет инженера:
Для объектов с высокими требованиями к надёжности — больниц, торгово-развлекательных центров — внедрите мониторинг состояния дымоудаления в реальном времени. Это позволит оперативно выявлять отклонения и предотвращать аварийные ситуации.
Документирование и отчётность
Основные документы для ведения эксплуатации:
Для автоматизированных систем рекомендуется использовать специализированное программное обеспечение для ведения документации. Это позволяет:
- Автоматизировать формирование отчётов.
- Хранить данные в централизованной базе.
- Настраивать напоминания о плановых работах.
- Анализировать статистику отказов.
Совет инженера:
При передаче объекта новому подрядчику передавайте полный комплект эксплуатационной документации. Это сократит время адаптации и снизит риски ошибок при обслуживании.
Автоматизация вентиляционных систем обеспечивает надёжность, энергоэффективность и безопасность инженерных решений. Грамотное проектирование, монтаж и эксплуатация минимизируют риски, снижают затраты и продлевают срок службы оборудования.
