Контроль засорённости воздушных фильтров — что это такое и зачем это нужно в инженерных системах зданий

Технические принципы и нормативные требования к контролю засорённости фильтров

Назначение и принцип работы систем контроля

Контроль засорённости воздушных фильтров в системах ОВиК обеспечивает поддержание проектных параметров воздухообмена, энергоэффективности и ресурса оборудования. Основной метод — измерение перепада статического давления (ΔP) на фильтрующем элементе с помощью дифференциальных датчиков. При засорении сопротивление потоку увеличивается, датчик фиксирует изменение и передаёт сигнал в систему автоматики для оповещения или регулирования.

Схема монтажа дифференциальных датчиков давления

Типовая схема включает следующие элементы:

• Дифференциальный датчик давления с двумя импульсными трубками для подключения до и после фильтра.
• Гофрированные соединительные шланги диаметром 6–10 мм из ПВХ или силикона.
• Запорные вентили для отключения датчика при обслуживании.
• Монтажные кронштейны на воздуховоде или каркасе фильтровальной секции.
• Кабельные линии связи с контроллером (экранированный кабель, сечение по проекту).

В приточных установках датчики монтируются на карманных или кассетных фильтрах классов G4–F9 по ГОСТ Р ЕН 779 или ISO 16890. В системах дымоудаления — на фильтрах предварительной очистки перед вентиляторами.

Нормативные требования и пороговые значения

Проектные параметры контроля засорённости определяются следующими документами:

• Техническим заданием на систему вентиляции.
• Паспортными данными фильтров (начальное сопротивление ΔP_нач и предельное ΔP_пред).
• Требованиями СП 60.13330.2020 по энергоэффективности.

Типовые пороговые значения для сигнализации приведены в таблице:

Примечание: конкретные значения уточняются в спецификации оборудования и рабочей документации проекта.

Чек-лист проверки системы контроля засорённости

• Проверка соответствия монтажа датчиков рабочей документации (точки отбора давления, длина импульсных трубок).
• Контроль герметичности соединений импульсных трубок.
• Калибровка датчиков давления (нулевая точка, диапазон измерений).
• Сверка настроек контроллера с проектными порогами ΔP для сигнализации.
• Тестирование системы оповещения (визуальные/звуковые сигналы, SMS/email-уведомления).
• Фиксация начальных показаний ΔP после установки новых фильтров.
• Проверка наличия запорной арматуры для отключения датчиков при замене фильтров.

Сравнение методов контроля засорённости

Типовые ошибки и рекомендации по эксплуатации

Распространённые проблемы при контроле засорённости фильтров:

• Неправильный монтаж импульсных трубок (перегибы, засоры, утечки), приводящий к ложным срабатываниям.
• Отсутствие калибровки датчиков после монтажа или замены фильтров.
• Использование датчиков с несоответствующим диапазоном измерений.
• Игнорирование начального сопротивления фильтра при настройке системы.
• Отсутствие регламентного обслуживания (очистка трубок, проверка герметичности).

Методы контроля засорённости: от ручного мониторинга до автоматизированных систем

Задачи контроля засорённости фильтров

Контроль засорённости фильтров обеспечивает:

• Поддержание проектных параметров воздухообмена и энергоэффективности.
• Защиту вентиляторов от перегрузки и продление срока службы оборудования.
• Соблюдение требований к качеству воздуха в помещениях.
• Выполнение регламентов технического обслуживания.

Ручные методы контроля

Ручной мониторинг актуален для объектов с ограниченным бюджетом или низкой интенсивностью эксплуатации.

• Визуальный осмотр:
  • Проверка фильтрующего материала на загрязнения.
  • Оценка целостности рамки и уплотнений.
  • Применим для фильтров классов G и F.
• Измерение перепада давления механическими манометрами:
  • Установка U-образных или стрелочных манометров на входе и выходе фильтра.
  • Сравнение текущих значений с проектными данными.
  • Требует периодической поверки приборов.
• Регистрация данных в журналах:
  • Фиксация даты, времени, показаний ΔP и визуальных наблюдений.
  • Использование шаблонов для унификации записей.

Автоматизированные системы контроля

Для крупных объектов с высокими требованиями к надёжности применяются автоматизированные решения:

• Датчики дифференциального давления с аналоговым выходом (4–20 мА или 0–10 В).

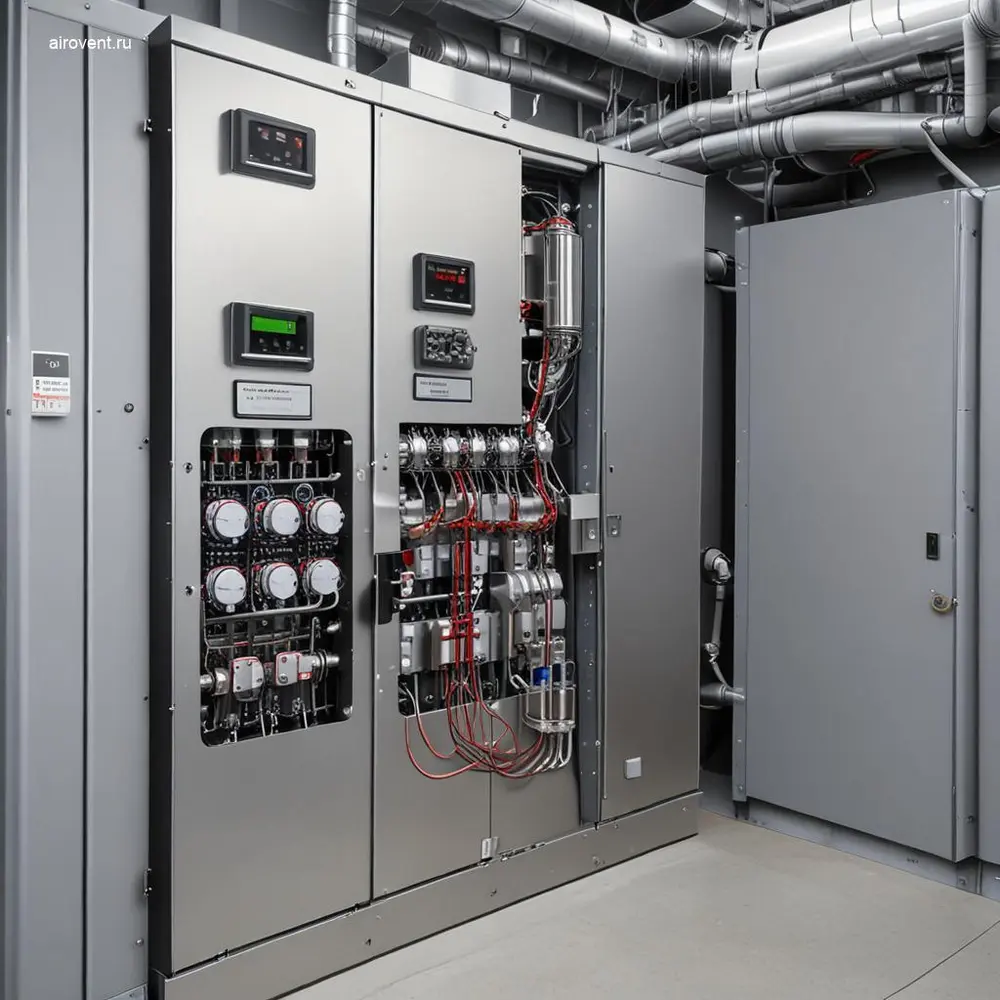

• Шкаф управления с программируемым логическим контроллером (ПЛК).
• Интерфейс для интеграции с системами диспетчеризации (BMS/SCADA).
• Алгоритмы обработки данных и формирования предупреждений.

Чек-лист внедрения автоматизированного контроля

• Определение перечня фильтров и установок для мониторинга.
• Выбор датчиков с диапазоном измерений, соответствующим проектным параметрам.
• Разработка схемы подключения датчиков к шкафу управления.
• Согласование с проектировщиком мест установки датчиков.
• Настройка пороговых значений ΔP и гистерезиса.
• Интеграция системы с BMS/SCADA объекта.
• Разработка регламента технического обслуживания:
  • Периодическая калибровка датчиков (раз в 6–12 месяцев).
  • Проверка целостности кабельных линий.
  • Обновление программного обеспечения ПЛК при необходимости.
• Обучение персонала работе с системой.
• Проведение пусконаладочных работ.
• Документирование настроек и схем для службы эксплуатации.

Типовые ошибки при внедрении систем контроля

Автоматизированные системы могут работать некорректно из-за следующих ошибок:

• Неверный выбор диапазона датчиков:
  • Завышенный диапазон снижает точность измерений.
  • Заниженный диапазон приводит к выходу датчика из строя.
• Неправильная установка датчиков:
  • Размещение в зонах турбулентности искажает показания.
  • Отсутствие прямых участков воздуховодов до и после точек измерения.
• Отсутствие гистерезиса в настройках ПЛК: приводит к частым ложным срабатываниям.
• Недостаточная защита кабельных линий:
  • Электромагнитные помехи искажают сигнал.
  • Механические повреждения кабелей.
• Игнорирование калибровки датчиков: дрейф показаний приводит к неверным данным.
• Неполная интеграция с BMS/SCADA: данные не передаются в центральную систему.

Экономическая эффективность автоматизированного контроля

Внедрение автоматизированных систем требует начальных затрат, но обеспечивает долгосрочную экономию:

• Снижение энергопотребления:
  • Своевременная замена фильтров предотвращает рост сопротивления сети.
  • Засорённый фильтр увеличивает энергопотребление установки на 10–30%.
• Увеличение срока службы оборудования:
  • Снижение нагрузки на вентиляторы продлевает ресурс.
  • Предотвращение аварий из-за разрыва фильтрующего материала.
• Оптимизация затрат на обслуживание:
  • Переход от планового обслуживания к обслуживанию по состоянию.
  • Сокращение трудозатрат на ручные проверки.
• Снижение рисков простоев: мгновенное оповещение о критическом засорении.

Для оценки эффективности на этапе проектирования рассчитывается окупаемость с учётом:

• Стоимости оборудования и монтажа.
• Текущих затрат на ручной контроль и замену фильтров.
• Прогнозируемого снижения энергопотребления.
• Стоимости простоев при авариях.

Типовые ошибки проектирования и эксплуатации систем контроля засорённости

Основные причины засорения воздуховодов и фильтров

Засорённость воздуховодов и фильтров возникает из-за накопления пыли и механических частиц. Ключевые факторы:

• Недостаточная фильтрация приточного воздуха.
• Отсутствие или некорректная установка предварительных фильтров грубой очистки.
• Низкое качество материалов воздуховодов.
• Несоблюдение регламента технического обслуживания.
• Ошибки в расчёте аэродинамических параметров сети.

Чек-лист проверки системы контроля на этапе проектирования

• Проверка наличия в проекте установки датчиков перепада давления на фильтрах и ключевых участках воздуховодов.
• Контроль соответствия спецификации фильтров требуемому классу очистки.
• Оценка корректности расчёта аэродинамического сопротивления сети.
• Проверка наличия в системе автоматики сигнализации о превышении ΔP.
• Обеспечение доступности сервисных люков для обслуживания.
• Наличие в проектной документации регламента технического обслуживания.
• Анализ схемы воздуховодов на наличие зон с низкой скоростью воздуха, способствующих накоплению пыли.

Сравнение методов контроля засорённости воздуховодов

Типовые ошибки монтажа и пусконаладки

На этапе монтажа и пусконаладочных работ часто допускаются следующие ошибки:

• Неправильная установка датчиков перепада давления: слишком близко к фильтрам или в зонах турбулентности.
• Отсутствие калибровки датчиков перед вводом в эксплуатацию.
• Использование воздуховодов с шероховатой внутренней поверхностью, увеличивающей сопротивление.
• Негерметичность соединений воздуховодов, приводящая к подсосам воздуха.
• Неправильная настройка пороговых значений перепада давления.
• Отсутствие маркировки фильтров и датчиков, усложняющее обслуживание.

Влияние засорённости на энергоэффективность и эксплуатационные характеристики

Засорение фильтров и воздуховодов оказывает негативное влияние на ключевые параметры системы:

• Увеличение энергопотребления: дополнительное сопротивление требует большей мощности вентиляторов.
• Снижение производительности: уменьшение расхода воздуха критично для систем дымоудаления.
• Повышение уровня шума: рост нагрузки на вентиляторы нарушает требования СП по акустике.
• Риск выхода из строя оборудования: перегрев вентиляторов сокращает срок службы.
• Ухудшение качества воздуха: недостаточная фильтрация критична для медицинских учреждений и лабораторий.

Регламент технического обслуживания систем контроля

Для поддержания работоспособности систем контроля засорённости рекомендуется соблюдать следующий регламент:

• Ежемесячно:
  • Проверка показаний датчиков перепада давления.
  • Визуальный осмотр фильтров.
  • Контроль герметичности соединений воздуховодов и импульсных трубок.
• Ежеквартально:
  • Калибровка датчиков перепада давления.
  • Очистка или замена фильтров грубой очистки.
  • Проверка системы сигнализации.
• Ежегодно:
  • Замена фильтров тонкой очистки (класс F7 и выше).
  • Аудит системы автоматики: проверка настроек порогов и логики контроллеров.
  • Очистка внутренних поверхностей воздуховодов.
  • Проверка состояния вентиляторов и приводов.

Интеграция систем контроля с автоматизированными системами управления зданием

Интеграция систем контроля засорённости с АСУЗ позволяет:

• Централизованно отслеживать состояние фильтров и воздуховодов.
• Автоматически формировать заявки на техническое обслуживание при достижении пороговых значений ΔP.
• Анализировать динамику изменения сопротивления для оптимизации графика замены фильтров.
• Интегрировать данные с системами энергомониторинга для оценки эффективности.
• Обеспечивать удалённый доступ для служб эксплуатации.

При интеграции необходимо учитывать:

• Выбор совместимых протоколов обмена данными (Modbus, BACnet, KNX).
• Настройку логики работы для исключения ложных срабатываний.
• Обеспечение кибербезопасности системы.
• Обучение персонала работе с интегрированной системой.
