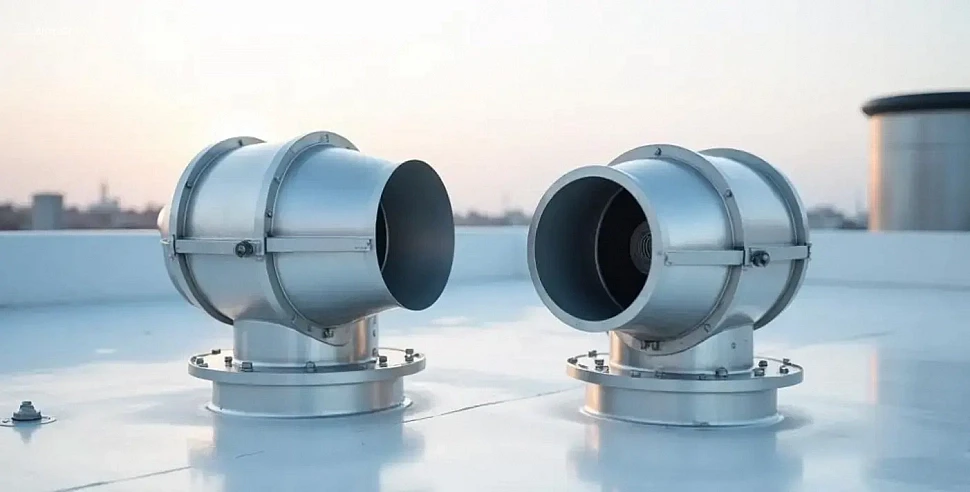

Кровельные дымоудаляющие вентиляторы — что это такое и зачем это нужно: технические требования и практические решения для инженерных систем зданий

Конструкция и технические характеристики кровельных дымоудаляющих вентиляторов: ключевые аспекты для проектировщиков

Основные элементы конструкции

Кровельные дымоудаляющие вентиляторы предназначены для эффективной эвакуации продуктов горения. Их конструкция включает элементы, определяющие надёжность и производительность:

• Корпус: выполняется из оцинкованной стали с антикоррозийным покрытием. Толщина металла и тип покрытия зависят от условий эксплуатации и требований проекта.
• Рабочее колесо (импеллер): лопатки загнуты назад для обеспечения высокой производительности при минимальном уровне шума. Материал — алюминий или нержавеющая сталь, устойчивые к высоким температурам.
• Электродвигатель: оснащён тепловой защитой, предотвращающей перегрев при длительной работе. Класс защиты (например, IP54) выбирается с учётом условий на кровле.
• Противопожарный клапан: огнезадерживающий элемент, предотвращающий распространение огня и дыма по вентиляционным каналам. Срабатывает автоматически при повышении температуры.
• Крепёжные и уплотнительные элементы: обеспечивают герметичность соединений и устойчивость к ветровым нагрузкам. Монтажные узлы проектируются с учётом кровельного пирога и нагрузок на несущие конструкции.

Чек-лист для проектировщика: выбор и интеграция оборудования

• Определите требуемую производительность (м³/ч) на основе расчётов дымоудаления.
• Подберите модель с соответствующим температурным режимом (например, 400 °C в течение 120 минут).
• Проверьте совместимость с диаметром воздуховодов (например, d 160 мм) и типом соединения (фланцевое, ниппельное).
• Оцените уровень шума (дБ(А)) и необходимость звукоизоляции.
• Уточните требования к электропитанию (напряжение, частота, класс защиты двигателя) и резервному источнику.
• Проверьте наличие сертификатов пожарной безопасности и санитарных норм.
• Согласуйте с генподрядчиком монтажные узлы и точки крепления на кровле.
• Предусмотрите доступ для технического обслуживания.
• Разработайте схему управления (ручное или автоматическое включение, интеграция с пожарной сигнализацией).
• Включите в проект план пусконаладочных работ.

Сравнение конструктивных решений

Технические характеристики для проектной документации

В проектной документации необходимо указать:

• Производительность (м³/ч) и полное давление (Па).
• Температурный класс (например, 400 °C/120 мин).
• Диаметр присоединительного патрубка (например, d 160 мм) и тип соединения.
• Мощность электродвигателя (кВт) и класс защиты (например, IP55).
• Уровень звукового давления (дБ(А)).
• Материал корпуса и рабочего колеса (оцинкованная сталь, нержавеющая сталь, алюминий).
• Тип и класс огнезадерживающего клапана.
• Схему управления (ручное или автоматическое включение, интеграция с АПС).
• Требования к монтажу (нагрузки на кровлю, герметизация узлов прохода).
• Регламент технического обслуживания.

На чертежах указывайте:

• Место установки вентилятора на кровле с привязкой к осям здания.
• Трассировку воздуховодов с диаметрами и уклонами.
• Точки подключения электропитания и управления.
• Расположение противопожарных клапанов и датчиков.
• Зоны доступа для обслуживания.

Типовые ошибки при проектировании и монтаже

Ошибки на этапах проектирования и монтажа снижают эффективность системы и могут привести к аварийным ситуациям:

• Неправильный расчёт производительности: заниженные значения не обеспечивают эвакуацию дыма, завышенные ведут к перерасходу энергии и увеличению шума.
• Неверный выбор температурного класса: несоответствие требуемому режиму вызывает выход из строя двигателя или деформацию лопаток.
• Отсутствие учёта ветровых нагрузок: неправильное расположение или слабый крепёж приводят к смещению оборудования.
• Негерметичные соединения: утечки дыма снижают эффективность системы.
• Ошибки в схеме управления: неправильная настройка автоматики или отсутствие интеграции с АПС приводит к несрабатыванию вентилятора.
• Игнорирование требований к обслуживанию: отсутствие доступа для ТО ускоряет износ оборудования.
• Несоответствие диаметров воздуховодов: малый диаметр увеличивает сопротивление и снижает производительность.

Проектирование и монтаж кровельных дымоудаляющих вентиляторов: решения и типовые ошибки

Исходные данные для проектирования

Проектирование начинается с анализа технического задания и нормативных требований. Основные параметры для расчёта:

• Расчётный объём удаляемых продуктов горения (м³/ч) и температура дымовых газов (°C).
• Высота здания, этажность, расположение путей эвакуации.
• Тип и мощность технологического оборудования, генерирующего дым.
• Требования к огнестойкости воздуховодов и клапанов.
• Климатические условия: температурный диапазон, ветровые нагрузки, снеговые осадки.
• Наличие резервного питания и требования к автоматике.

На основе этих данных формируется спецификация: тип и производительность вентилятора, диаметры и материал воздуховодов, количество и места установки клапанов, параметры шкафа управления.

Типовые ошибки при проектировании

Ошибки на стадии проектирования нарушают работоспособность системы и ведут к дополнительным затратам:

• Неправильный расчёт производительности: завышение или занижение объёма удаляемого дыма снижает эффективность или увеличивает нагрузку.
• Некорректный подбор сечения воздуховодов: малый диаметр повышает сопротивление, большой — ведёт к излишним затратам.
• Ошибки в трассировке воздуховодов: излишние повороты, горизонтальные участки без уклона для конденсата, пересечения с коммуникациями.
• Неправильное размещение противопожарных клапанов: установка в труднодоступных местах усложняет обслуживание.
• Игнорирование требований к резервированию: отсутствие резервного вентилятора или питания снижает надёжность системы.
• Несоответствие автоматики нормам: неправильные настройки алгоритмов или отсутствие интеграции с АПС.

Рекомендуется проводить независимую экспертизу проектной документации.

Чек-лист проверки проектной документации

• Проверка расчётных параметров (объём дыма, температура, давление) на соответствие ТЗ.
• Анализ трассировки воздуховодов: количество поворотов, уклоны, пересечения с коммуникациями.
• Проверка спецификации оборудования.
• Оценка огнестойкости воздуховодов и клапанов.
• Проверка схемы электроснабжения и резервного питания.
• Анализ алгоритмов работы автоматики.
• Проверка наличия узлов для регламентного обслуживания.
• Оценка климатической устойчивости оборудования.
• Проверка документации на соответствие требованиям заказчика и надзорных органов.

Монтаж кровельных дымоудаляющих вентиляторов: ключевые этапы

Монтаж требует строгого соблюдения проектных решений. Основные этапы:

Подготовка основания и установка вентилятора

Основание должно соответствовать следующим требованиям:

• Несущая способность выдерживает массу вентилятора, снеговые и ветровые нагрузки.
• Материал — негорючий, с требуемым пределом огнестойкости.
• Гидроизоляция и защита от коррозии металлических элементов.
• Вентилятор устанавливается горизонтально (допустимое отклонение — не более 1°).
• Крепёжные элементы соответствуют ветровым нагрузкам региона.

Монтаж воздуховодов и противопожарных клапанов

Воздуховоды из оцинкованной стали монтируются с учётом следующих требований:

• Соединения выполняются на фланцах или бандажах с уплотнительными прокладками.
• На горизонтальных участках предусматривается уклон не менее 0,01 в сторону дренажных устройств.
• Клапаны устанавливаются в местах, указанных в проекте, с обеспечением доступа для обслуживания.
• Монтаж клапанов выполняется с учётом направления потока дыма и требований к огнестойкости.
• Проверяется герметичность всех соединений.

Подключение электропитания и автоматики

Шкаф управления с PLC подключается по следующей схеме:

• Электропитание организуется с учётом резервирования и защиты от перегрузок.
• Кабели прокладываются в металлических лотках или трубах с требуемой огнестойкостью.
• Шкаф интегрируется с пожарной сигнализацией и АСУ ТП.
• Настраиваются алгоритмы работы автоматики.
• Проверяется работоспособность системы в ручном и автоматическом режимах.

Пусконаладочные работы и приёмка системы

Пусконаладочные работы включают следующие этапы:

• Проверка монтажа: визуальный осмотр, сверка с чертежами.
• Испытания на герметичность: проверка воздуховодов и соединений.
• Настройка автоматики: проверка алгоритмов PLC, интеграции с пожарной сигнализацией.
• Аэродинамические испытания: измерение расхода воздуха (м³/ч) и давления (Па).
• Испытания на огнестойкость: проверка работоспособности при имитации пожара.
• Обучение персонала: инструктаж по эксплуатации и действиям в аварийных ситуациях.
• Составление исполнительной документации: акты, протоколы, паспорта на оборудование.

Регламентное обслуживание и диагностика неисправностей

Регламентные работы включают:

• Ежемесячно:
  • Визуальный осмотр вентилятора, воздуховодов и клапанов.
  • Проверка работоспособности клапанов.
  • Контроль электрических соединений.
  • Проверка автоматики в ручном и автоматическом режимах.
• Ежеквартально:
  • Очистка воздуховодов и вентилятора.
  • Смазка подвижных частей.
  • Проверка герметичности соединений.
  • Тестирование резервного питания.
• Ежегодно:
  • Аэродинамические испытания.
  • Проверка огнестойкости.
  • Калибровка датчиков.
  • Обновление ПО PLC.
  • Составление отчёта о техническом состоянии.

Типовые неисправности и методы их устранения:

• Снижение производительности: загрязнение лопаток, износ подшипников, утечки в воздуховодах.
• Неисправность клапанов: заедание механизма, повреждение электропривода.
• Отказ автоматики: сбои в ПО PLC, повреждение кабелей.
• Повышенный шум и вибрация: разбалансировка рабочего колеса, ослабление крепёжных элементов.
• Коррозия воздуховодов: отсутствие или повреждение защитного покрытия.

Документация и требования к приёмке системы

Для приёмки системы необходимо подготовить:

• Проектная документация:
  • Рабочий проект с пояснительной запиской.
  • Спецификация оборудования.
  • Сертификаты соответствия.
  • Протоколы заводских испытаний.
• Исполнительная документация:
  • Акты скрытых работ.
  • Протоколы испытаний.
  • Акты выполненных работ.
  • Паспорта на оборудование.
• Эксплуатационная документация:
  • Инструкция по эксплуатации.
  • Регламент технического обслуживания.
  • Журнал учёта работ.
  • Схемы подключений и алгоритмов.
• Разрешительная документация:
  • Заключение экспертизы.
  • Акт приёмки.
  • Лицензии монтажной организации.

Приёмку проводит комиссия с участием представителей заказчика, генподрядчика, проектировщика и надзорных органов.

Эксплуатация и обслуживание кровельных дымоудаляющих вентиляторов: регламенты и рекомендации

Нормативные требования и периодичность обслуживания

Кровельные дымоудаляющие вентиляторы относятся к системам противодымной вентиляции. Регламент технического обслуживания определяется проектной документацией, требованиями производителя и внутренними стандартами службы эксплуатации:

• Ежемесячный визуальный осмотр и проверка работоспособности.
• Ежеквартальное техническое обслуживание с частичной разборкой узлов.
• Ежегодное полное освидетельствование с испытаниями.

Отсутствие утверждённого графика технического обслуживания может привести к отказу оборудования в аварийной ситуации.

Чек-лист ежемесячного осмотра

• Проверка целостности корпуса и крепёжных элементов на кровле.
• Контроль состояния уплотнений и герметичности соединений воздуховодов.
• Проверка работоспособности электропривода.
• Диагностика шумовых и вибрационных характеристик.
• Осмотр кабельных линий и клеммных соединений в шкафу управления.
• Проверка сигнализации и систем автоматического включения.
• Фиксация показаний контрольно-измерительных приборов в журнале эксплуатации.

Сравнение методов очистки воздуховодов и рабочих колёс

Диагностика шкафов управления

Шкафы управления — критически важный элемент системы противодымной вентиляции. Диагностика включает:

• Проверку целостности корпуса и уплотнений.
• Контроль работоспособности автоматических выключателей и реле.
• Тестирование цепей управления.
• Измерение сопротивления изоляции кабельных линий.
• Проверку настроек защитных устройств.
• Контроль работы систем сигнализации.

Ошибки в настройках автоматики или неисправности в цепях управления приводят к ложным срабатываниям или отказу системы.

Типовые неисправности и методы устранения

Документирование и отчётность по обслуживанию

Ведение эксплуатационной документации обязательно. В состав входят:

• Журнал эксплуатации.
• Акты технического освидетельствования.
• Протоколы проверки автоматики.
• Отчёты о ремонтах.
• Сертификаты и паспорта на оборудование.

Отсутствие или неполнота документации может стать основанием для предписаний надзорных органов.
