Крышной вентилятор дымоудаления с противопожарным клапаном: назначение и правила монтажа в инженерных системах зданий

Конструкция и функциональное назначение крышного вентилятора дымоудаления

Назначение и сферы применения

Крышной вентилятор дымоудаления с противопожарным клапаном предназначен для удаления дыма и токсичных продуктов горения во время пожара. Такие системы устанавливают на объектах различного назначения:

• многоквартирные жилые комплексы;
• офисные и бизнес-центры;
• торговые и логистические комплексы;
• производственные корпуса и складские помещения.

Основные задачи оборудования:

• обеспечение безопасных условий для эвакуации;
• поддержание видимости в эвакуационных путях;
• защита несущих конструкций здания от воздействия высоких температур.

Вентилятор интегрируется в комплексную систему противодымной защиты, взаимодействуя с пожарной сигнализацией и автоматикой. Противопожарный клапан перекрывает воздуховод при срабатывании сигнализации или превышении температурного порога, предотвращая распространение огня и дыма.

Основные конструктивные элементы и материалы

Вентилятор состоит из следующих компонентов:

• Корпус — изготавливается из оцинкованной стали, обеспечивает механическую прочность и защиту от внешних воздействий. Толщина и геометрия корпуса определяются аэродинамическими расчётами.
• Рабочее колесо — может быть центробежным или осевым, выполняется из нержавеющей стали или термостойких алюминиевых сплавов. Параметры подбираются исходя из требуемого расхода воздуха и создаваемого давления.
• Электродвигатель — асинхронный, с встроенной тепловой защитой, рассчитан на работу при температурах до 400 °C в течение 120 минут. Мощность и частота вращения согласуются с характеристиками рабочего колеса.
• Противопожарный клапан — состоит из металлических лопаток с электрическим или пружинным приводом и тепловым замком. Герметичность клапана должна соответствовать классу огнестойкости не ниже EI 60 или EI 120.
• Шкаф управления — содержит релейную логику для автоматического запуска, ручного управления и интеграции с системами диспетчеризации.
• Крепёжные элементы — обеспечивают герметичность соединений, виброизоляцию и устойчивость к ветровым нагрузкам.

Принцип работы и алгоритм срабатывания

Вентилятор функционирует в двух режимах: дежурном и аварийном.

В дежурном режиме противопожарный клапан находится в открытом положении, вентилятор отключён, система готова к немедленному запуску.

При возникновении пожара алгоритм срабатывания следующий:

1. Шкаф управления получает сигнал от пожарной сигнализации.
2. Закрываются противопожарные клапаны в смежных зонах для предотвращения распространения дыма.
3. Запускается вентилятор дымоудаления.
4. Противопожарный клапан остаётся открытым для эффективного удаления продуктов горения.
5. При достижении критической температуры (например, 280 °C) тепловой замок автоматически закрывает клапан.
6. Вентилятор продолжает работу до отключения по команде оператора или срабатывания тепловой защиты.

После ликвидации пожара клапан возвращают в открытое положение, а вентилятор переводят в дежурный режим.

Чек-лист проверки конструкции и монтажа

• Корпус изготовлен из оцинкованной стали с толщиной, соответствующей проектной документации.
• Рабочее колесо и электродвигатель подобраны по аэродинамическим характеристикам и согласованы с проектом.
• Противопожарный клапан имеет сертификат соответствия с указанием класса огнестойкости (EI 60, EI 120).
• Электродвигатель оснащён тепловой защитой и рассчитан на работу при высоких температурах.
• Шкаф управления поддерживает автоматический запуск и интеграцию с системами диспетчеризации.
• Крепёжные элементы обеспечивают герметичность соединений и устойчивость к ветровым нагрузкам.
• Уплотнители подобраны с учётом температурных режимов эксплуатации.
• Монтаж выполнен в соответствии с проектом: соблюдены отступы, обеспечен доступ для обслуживания, предусмотрена защита от атмосферных осадков.
• Проведены пусконаладочные работы с проверкой алгоритма срабатывания системы.
• Вся необходимая документация (паспорта, сертификаты, акты пусконаладочных работ) передана заказчику.

Распространённые ошибки при проектировании и монтаже

При установке крышных вентиляторов дымоудаления часто допускают следующие ошибки:

• Несоответствие аэродинамических характеристик — подбор оборудования без учёта потерь давления в сети, что приводит к снижению производительности.
• Ошибки в алгоритме управления — неправильная настройка логики работы, ведущая к несвоевременному запуску системы.
• Нарушение требований огнестойкости — использование клапанов с классом огнестойкости ниже проектного или без теплового замка.
• Некачественный монтаж креплений — недостаточная герметичность соединений, отсутствие виброизоляции, утечки воздуха.
• Отсутствие доступа для обслуживания — размещение вентилятора в труднодоступных местах, что усложняет техническое обслуживание.
• Неучёт ветровых нагрузок — установка без расчёта на устойчивость к ветровым воздействиям, что может привести к деформации корпуса.

Требования к размещению в машинном отделении

При размещении вентилятора необходимо учитывать следующие аспекты:

• Доступность — обеспечьте свободный доступ для проведения технического обслуживания и ремонтных работ.
• Защита от атмосферных осадков — при необходимости установите защитные навесы или кожухи.
• Виброизоляция — монтируйте оборудование на виброизолирующие опоры для снижения шума и вибраций.
• Герметичность — тщательно герметизируйте все стыки воздуховодов для предотвращения утечек.
• Отступы — соблюдайте расстояния до стен и другого оборудования в соответствии с проектной документацией.
• Электробезопасность — обеспечьте надёжное заземление шкафа управления и электродвигателя.

Также необходимо учитывать требования к эвакуационным путям и пожарным проездам, чтобы не создавать препятствий для аварийных служб.

Правила монтажа крышного вентилятора дымоудаления

Подготовительный этап перед монтажом

Перед началом монтажных работ необходимо:

• проверить проектную документацию, включая чертежи КМ, КМД и электрические схемы;
• согласовать график проведения работ с генподрядчиком;
• убедиться в готовности основания: оно должно быть прочным, без трещин и соответствовать проектным требованиям;
• подготовить средства индивидуальной защиты: страховочные пояса, каски, обувь с противоскользящей подошвой;
• проверить комплектность оборудования и соответствие спецификации;
• организовать временное хранение оборудования на кровле с защитой от атмосферных осадков.

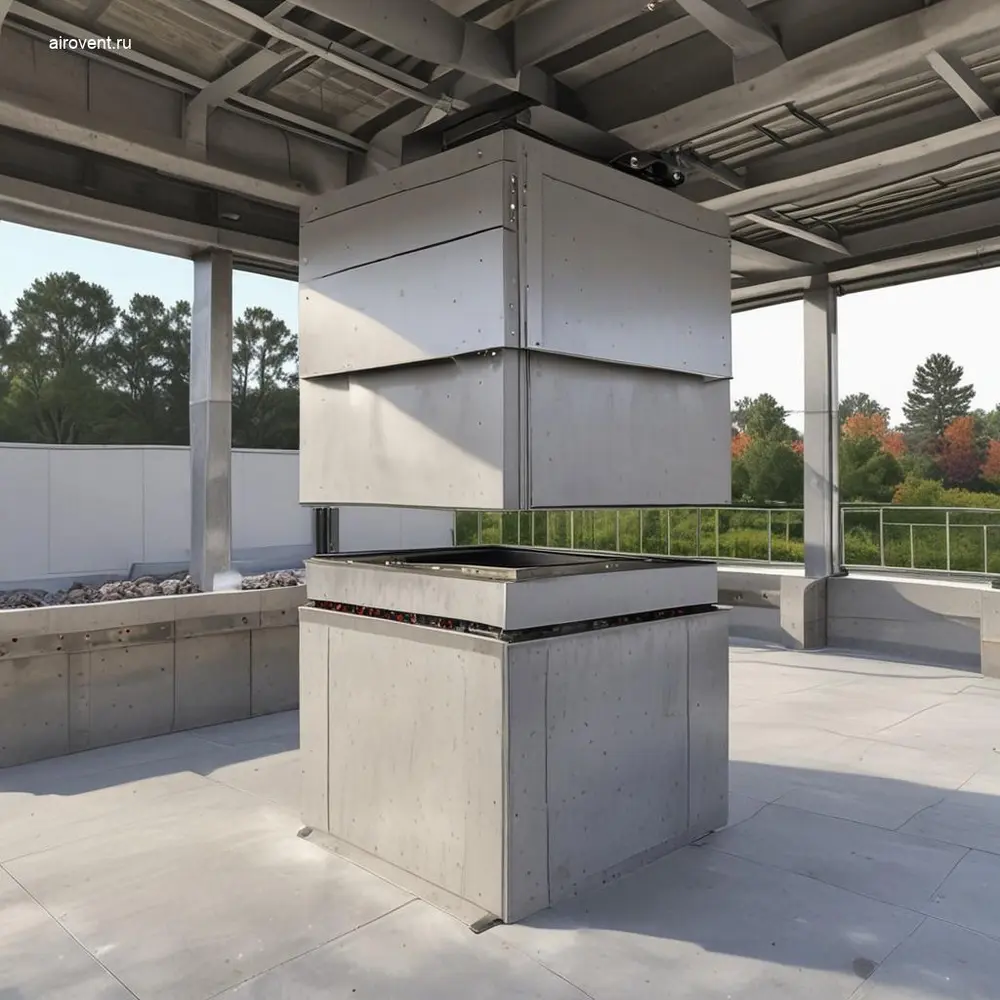

Установка на железобетонное основание

Последовательность монтажа вентилятора:

1. Выполните разметку точек крепления в соответствии с чертежами КМД, используя лазерный уровень для точности.
2. Установите анкерные болты, предварительно просверлив отверстия в основании.
3. Смонтируйте виброизолирующие прокладки, если они предусмотрены проектом.
4. Установите вентилятор на подготовленное основание, выверив горизонтальность с помощью уровня.
5. Затяните крепёжные элементы с моментом затяжки, указанным в технической документации.
6. Проверьте отсутствие зазоров между основанием и корпусом вентилятора, при необходимости используйте герметик.
7. Подключите противопожарный клапан к воздуховоду с использованием огнестойких уплотнителей.

Подключение и настройка системы управления

Этапы электромонтажа и настройки автоматики:

1. Проложите кабели от вентилятора и клапана к шкафу управления, обеспечив их защиту от механических повреждений.
2. Подключите силовые и сигнальные кабели в соответствии с электрическими схемами, соблюдая маркировку жил.
3. Проверьте наличие и надёжность заземления корпуса вентилятора, клапана и шкафа управления.
4. Настройте контроллер, убедившись в совместимости с системой пожарной сигнализации.
5. Запрограммируйте алгоритмы работы: запуск по сигналу «Пожар», контроль состояния клапана, диагностику неисправностей.
6. Протестируйте систему в ручном и автоматическом режимах.
7. Оформите акт пусконаладочных работ.

Проверка и ввод в эксплуатацию

Завершающий этап включает следующие мероприятия:

• визуальный осмотр оборудования на предмет отсутствия механических повреждений;
• проверку герметичности воздуховодов с помощью анемометра или дымогенератора;
• измерение расхода воздуха (м³/ч), создаваемого давления (Па) и уровня шума (дБ(А));
• тестирование срабатывания противопожарного клапана по сигналу «Пожар»;
• проверку работы системы управления в различных аварийных режимах;
• оформление исполнительной документации;
• согласование ввода оборудования в эксплуатацию с органами Государственного пожарного надзора и службой эксплуатации объекта.

Эксплуатация и техническое обслуживание

Регламентные работы: периодичность и состав

Техническое обслуживание крышных вентиляторов дымоудаления проводится по установленному графику:

• Ежемесячно: визуальный осмотр корпуса, крепёжных элементов, проверка отсутствия механических повреждений.
• Ежеквартально: проверка работоспособности противопожарных клапанов, герметичности воздуховодов, смазка подшипников.
• Раз в полгода: тестирование системы управления, измерение электрических параметров двигателя.
• Ежегодно: комплексные испытания на соответствие проектным характеристикам, замена изношенных элементов.

Все проведённые работы фиксируются в журнале эксплуатации оборудования.

Чек-лист проверок перед техническим обслуживанием

• Отключите электропитание вентилятора и системы управления.
• Проверьте отсутствие напряжения на клеммах с помощью мультиметра.
• Зафиксируйте противопожарные клапаны в открытом положении для обеспечения доступа к механизму.
• Подготовьте необходимый инструмент: смазочные материалы, ветошь, щётки, диагностические приборы.
• Обеспечьте безопасный доступ к оборудованию: проверьте исправность лестниц, ограждений и страховочных систем.
• Согласуйте проведение работ с диспетчерской службой объекта.
• Убедитесь, что погодные условия позволяют безопасно работать на кровле.

Методы диагностики противопожарных клапанов

Типовые неисправности и методы их устранения

Распространённые неисправности и способы их устранения:

• Неполное открытие или закрытие противопожарного клапана:
  • Причина: загрязнение лопаток, износ уплотнительных элементов, неисправность привода.
  • Решение: очистка механизма, замена уплотнений, настройка или замена привода.
• Повышенный уровень шума или вибрация:
  • Причина: дисбаланс рабочего колеса, износ подшипников, ослабление крепёжных элементов.
  • Решение: балансировка колеса, замена подшипников, протяжка креплений.
• Снижение производительности вентилятора:
  • Причина: загрязнение проточной части, утечки воздуха в воздуховодах.
  • Решение: очистка вентилятора, герметизация соединений воздуховодов.
• Отказ системы управления:
  • Причина: повреждение кабельных линий, неисправность датчиков или контроллера.
  • Решение: прозвонка кабелей, замена неисправных датчиков, обновление программного обеспечения.

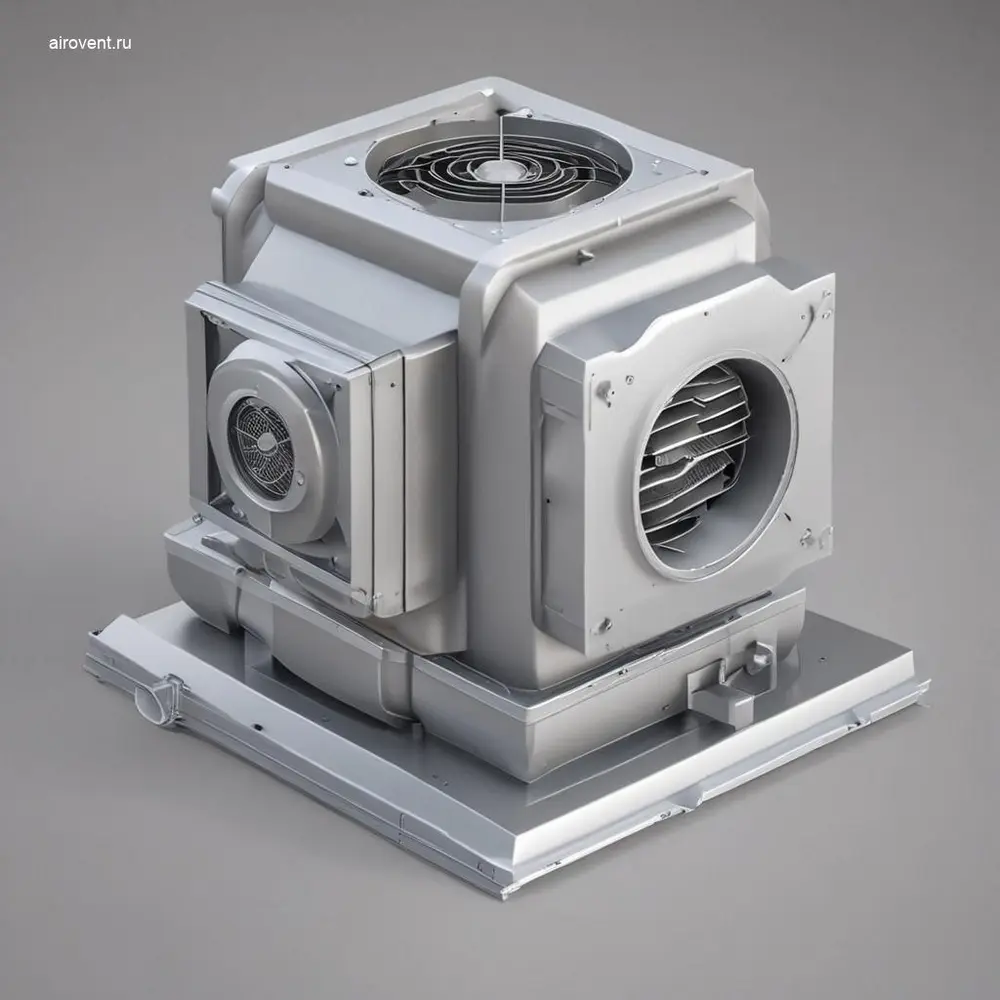

Особенности обслуживания в зимний период

В зимнее время требуется проведение дополнительных мероприятий:

• проверка работоспособности систем обогрева противопожарных клапанов;
• очистка оборудования от снега и наледи;
• контроль состояния дренажных систем;
• проверка антиобледенительных покрытий;
• тестирование срабатывания системы при низких температурах.

Требования к персоналу и документации

Техническое обслуживание крышных вентиляторов дымоудаления должны проводить специалисты:

• с группой по электробезопасности не ниже III;
• прошедшие обучение по эксплуатации систем противодымной защиты;
• допущенные к работам на высоте.

Документация, необходимая для эксплуатации оборудования:

• паспорта на вентиляторы и противопожарные клапаны;
• журнал эксплуатации и технического обслуживания;
• акты проведённых испытаний и пусконаладочных работ;
• инструкции по эксплуатации от производителя;
• проектная документация.

Взаимодействие с другими инженерными системами

Эффективность работы крышного вентилятора дымоудаления зависит от корректного взаимодействия с другими системами здания:

• Пожарная сигнализация: проверка связи с шкафом управления вентилятором.
• Система оповещения и управления эвакуацией (СОУЭ): синхронизация запуска вентилятора с оповещением о пожаре.
• Система подпора воздуха: исключение конфликтов при одновременной работе систем подпора и дымоудаления.
• Электроснабжение: контроль резервного питания и автоматического переключения на него.
• Система диспетчеризации: передача данных о состоянии оборудования и аварийных ситуациях.

Все взаимодействия между системами фиксируются в актах комплексных испытаний.
