Общие вытяжные установки: оборудование, монтаж и обслуживание в инженерных системах зданий

Проектирование общих вытяжных установок: параметры, компоненты и нормативные требования

Исходные данные и техническое задание

Проектирование начинается с формирования технического задания, включающего:

• Назначение объекта: производственные цеха, складские зоны, паркинги, технические этажи.
• Требуемые объёмы воздухообмена (м³/ч) для каждой зоны или помещения.
• Температурно-влажностные параметры: диапазон температур (°C), относительная влажность (%).
• Класс чистоты удаляемого воздуха: наличие пыли, аэрозолей, химических примесей.
• Требования по шуму (дБ(А)) и энергоэффективности (кВт·ч/м³).
• Нормативные ограничения: пожарная безопасность, санитарные и экологические требования.

На основе технического задания разрабатывается концепция системы: трассировка воздуховодов, подбор оборудования и алгоритмы управления.

Компоненты общих вытяжных установок

Вытяжные вентиляторы

Выбор типа вентилятора зависит от аэродинамических характеристик сети и условий эксплуатации:

• Осевые вентиляторы — для систем с низким сопротивлением сети (до 200 Па) и большими объёмами воздуха.
• Радиальные (центробежные) вентиляторы — при высоком сопротивлении сети (свыше 200 Па) или работе с загрязнённым воздухом.
• Канальные вентиляторы — монтируются непосредственно в воздуховоды для децентрализованных систем.

Воздуховоды и фасонные элементы

Материал и конструкция воздуховодов определяются условиями эксплуатации:

• Оцинкованная сталь — стандартное решение для общеобменных систем.
• Нержавеющая сталь — для агрессивных сред или высоких температур.
• Пластиковые воздуховоды — в системах с низкими температурами и отсутствием механических нагрузок.
• Гибкие воздуховоды — для подключения оборудования или обхода препятствий (ограничены по длине и давлению).

Фасонные элементы (отводы, тройники, переходы) подбираются по диаметрам воздуховодов с учётом минимальных потерь давления.

Огнезадерживающие клапаны и заслонки

Обязательные элементы для обеспечения пожарной безопасности:

• Огнезадерживающие клапаны устанавливаются в местах пересечения воздуховодами противопожарных преград (стены, перекрытия). Класс огнестойкости определяется проектом (EI 30, EI 60, EI 90).
• Дымовые клапаны применяются в системах дымоудаления для эвакуации продуктов горения.
• Обратные клапаны предотвращают переток воздуха между зонами.

Системы автоматики и управления

Автоматизация общих вытяжных установок включает:

• Шкафы управления с частотными преобразователями для регулирования производительности вентиляторов.
• Датчики давления, температуры, влажности и качества воздуха (CO₂, пыль).
• Контроллеры для интеграции с системами диспетчеризации (BMS, SCADA).
• Аварийные сигналы и блокировки, например, отключение при срабатывании пожарной сигнализации.

Нормативные требования и расчётные параметры

Проектирование общих вытяжных установок регламентируется следующими документами:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
• ГОСТ Р ЕН 13779-2007 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования».
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности факторов среды обитания».

Расчёт воздухообмена

Объём вытяжки определяется на основе:

• Кратности воздухообмена (1/ч) — для помещений с нормируемыми параметрами.
• Удельных расходов воздуха (м³/ч на единицу оборудования или площадь) — для производственных зон.
• Удаления вредных веществ (пыль, газы, аэрозоли) — по предельно допустимым концентрациям (ПДК) или технологическим требованиям.

Расчёт выполняется для каждого помещения с последующим суммированием для определения общей производительности установки.

Аэродинамический расчёт сети

Включает определение:

• Диаметров воздуховодов и скоростей движения воздуха (м/с).
• Потерь давления на прямых участках и фасонных элементах.
• Сопротивления оборудования (фильтров, клапанов, калориферов).
• Подбор вентилятора с учётом запаса по напору (10–15%).

Требования по шуму и вибрации

Уровни звукового давления в обслуживаемых помещениях не должны превышать значений, установленных СанПиН и СП. Для снижения шума применяются:

• Шумоглушители (пластинчатые, трубчатые).
• Виброизоляторы для вентиляторов и воздуховодов.
• Акустические экраны и облицовка помещений.

Чек-лист проектирования общих вытяжных установок

• Согласовать техническое задание с заказчиком и службой эксплуатации, уточнить требования по воздухообмену, шуму и энергоэффективности.
• Выполнить аэродинамический расчёт сети, определить диаметры воздуховодов и потери давления.
• Подобрать вытяжные вентиляторы с учётом производительности, напора и класса энергоэффективности.
• Разработать трассировку воздуховодов с минимальными потерями давления и учётом противопожарных требований.
• Предусмотреть установку огнезадерживающих клапанов в местах пересечения противопожарных преград.
• Выбрать материал воздуховодов и класс герметичности в зависимости от условий эксплуатации.
• Рассчитать и подобрать шумоглушители для обеспечения нормативных уровней шума.
• Разработать схему автоматики с учётом требований по резервированию и интеграции с BMS.
• Проверить соответствие проекта нормативным документам (СП, СанПиН, ГОСТ).
• Согласовать проект с органами экспертизы и заказчиком.
• Подготовить спецификацию оборудования и материалов для закупки.
• Разработать проект производства работ (ППР) и регламент пусконаладочных работ (ПНР).

Типовые проблемы и пути их решения

Недостаточная производительность

Причины:

• Ошибки в аэродинамическом расчёте (заниженные диаметры воздуховодов, высокие потери давления).
• Неправильный подбор вентилятора (недостаточный напор или производительность).
• Засорение фильтров или воздуховодов.
• Негерметичность сети (утечки воздуха).

Решения:

• Провести повторный аэродинамический расчёт, при необходимости заменить воздуховоды или вентилятор.
• Очистить или заменить фильтры.
• Проверить герметичность воздуховодов и устранить утечки.
• Настроить автоматику на оптимальный режим работы.

Повышенный уровень шума

Причины:

• Неправильный подбор вентилятора (высокие обороты, несоответствие характеристикам сети).
• Отсутствие или недостаточная эффективность шумоглушителей.
• Вибрация оборудования или воздуховодов.
• Резонансные явления в сети.

Решения:

• Заменить вентилятор на модель с более низким уровнем шума.
• Установить дополнительные шумоглушители или заменить существующие на более эффективные.
• Проверить и усилить виброизоляцию оборудования и воздуховодов.
• Изменить конфигурацию сети для устранения резонанса.

Несрабатывание огнезадерживающих клапанов

Причины:

• Неправильная настройка привода или системы управления.
• Механические повреждения клапана (заедание заслонки).
• Отсутствие технического обслуживания.
• Неисправность системы пожарной сигнализации.

Решения:

• Проверить и перенастроить приводы и систему управления.
• Выполнить регламентное обслуживание клапанов: очистку, смазку, проверку работоспособности.
• Проверить работоспособность системы пожарной сигнализации и её интеграцию с клапанами.
• Заменить неисправные клапаны.

Монтаж общих вытяжных установок: технологии, контроль качества и пусконаладочные работы

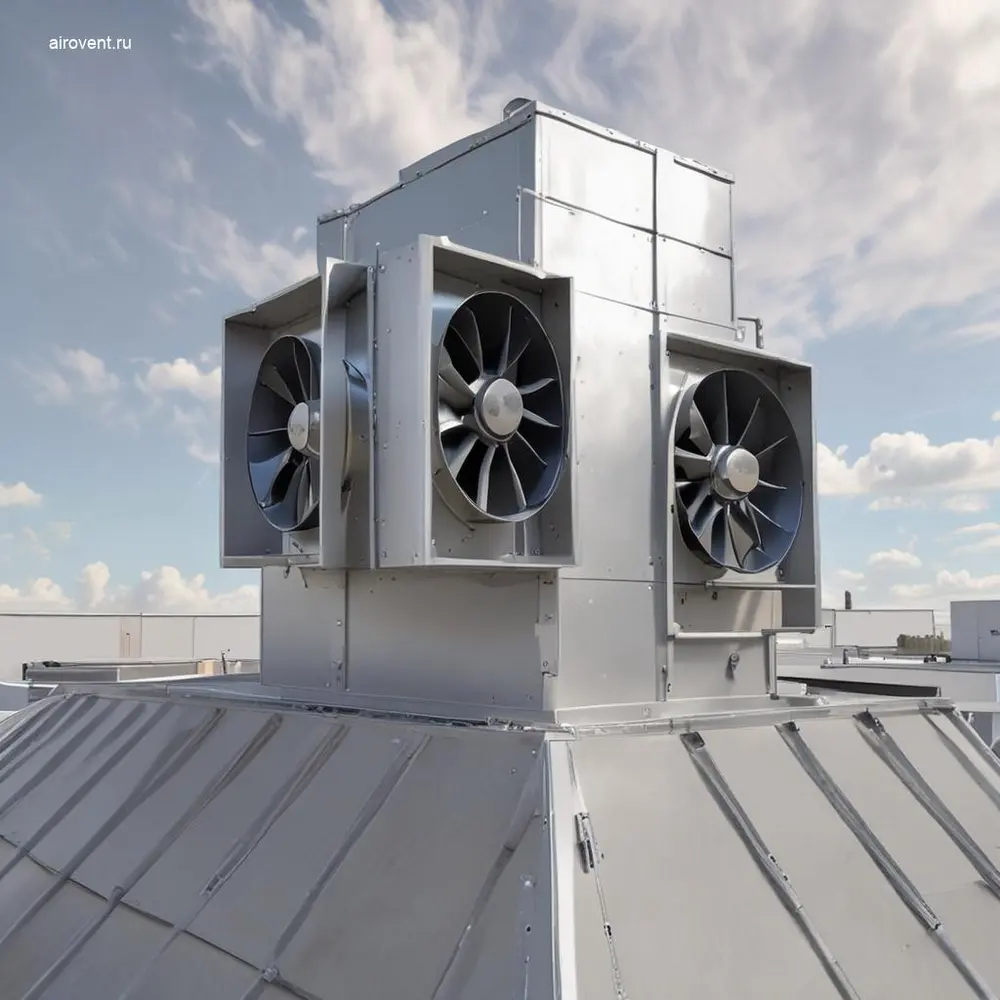

Особенности монтажа на кровле промышленных объектов

Монтаж общих вытяжных установок на кровле требует учёта специфических условий: повышенных ветровых и снеговых нагрузок, ограниченного пространства, интеграции с системами дымоудаления и противопожарной защиты. Основные этапы:

• Подготовка несущих конструкций.
• Установка оборудования.
• Прокладка воздуховодов.
• Монтаж противопожарных клапанов.

Ключевые требования:

• Проверить несущую способность кровли и усилить конструкции при необходимости.
• Использовать антикоррозийные материалы: оцинкованные воздуховоды, нержавеющие крепёжные элементы.
• Соблюдать уклоны воздуховодов для предотвращения скопления конденсата.
• Герметизировать соединения с применением термостойких уплотнителей (для систем дымоудаления).
• Устанавливать компенсаторы температурных расширений на длинных участках воздуховодов.
• Монтировать противопожарные клапаны в соответствии с проектной документацией и нормами пожарной безопасности.

Технология монтажа оцинкованных воздуховодов и противопожарных клапанов

Оцинкованные воздуховоды монтируются с учётом технологических требований:

• Раскрой и сборка воздуховодов выполняются на земле с последующим подъёмом на кровлю.
• Секции воздуховодов соединяются на фланцах с уплотнительными прокладками или сварным швом (для систем дымоудаления).
• Крепление воздуховодов к несущим конструкциям осуществляется с шагом по проекту (обычно не более 2–3 м).
• Противопожарные клапаны устанавливаются в местах пересечения воздуховодами противопожарных преград.
• Приводы клапанов подключаются к системе автоматического управления и пожарной сигнализации.

Чек-лист контроля качества монтажа:

• Соответствие фактических размеров и расположения воздуховодов проектной документации.
• Надёжность крепления воздуховодов и оборудования к несущим конструкциям.
• Герметичность соединений (проверка визуально и с помощью анемометра).
• Работоспособность противопожарных клапанов (проверка вручную и по сигналу от системы пожарной автоматики).
• Отсутствие прогибов и деформаций воздуховодов под собственным весом и ветровой нагрузкой.
• Доступность для обслуживания и ремонта всех элементов системы.
• Наличие маркировки воздуховодов и клапанов в соответствии с проектом.

Пусконаладочные работы

Пусконаладочные работы (ПНР) включают комплекс мероприятий по проверке работоспособности, настройке параметров и интеграции с системами автоматизации. Основные этапы:

• Проверка соответствия смонтированной системы проектной документации.
• Испытания на герметичность воздуховодов и соединений (при необходимости — с использованием дымового тестера).
• Настройка параметров работы вентиляторов: производительность (м³/ч), давление (Па), частота вращения.
• Проверка работоспособности противопожарных клапанов: срабатывание по сигналу от системы пожарной автоматики, ручное открытие/закрытие.
• Настройка системы автоматики: алгоритмы управления, аварийные режимы, взаимодействие с другими инженерными системами.
• Проведение комплексных испытаний в различных режимах работы (нормальный, аварийный, дымоудаление).
• Составление акта выполненных работ и протоколов испытаний.

Типовые проблемы при ПНР и их устранение:

• Несоответствие фактической производительности проектным значениям — проверить настройку частоты вращения вентилятора, состояние лопаток, герметичность воздуховодов.
• Шум и вибрация при работе установки — проверить балансировку вентилятора, крепление воздуховодов, наличие компенсаторов.
• Несрабатывание противопожарных клапанов — проверить подключение приводов к системе автоматики, наличие питания, механическую исправность клапанов.
• Скопление конденсата в воздуховодах — проверить уклоны, работу дренажных систем, герметичность соединений.
• Ошибки в работе системы автоматики — проверить настройки контроллеров, корректность подключения датчиков и исполнительных механизмов.

Обслуживание общих вытяжных установок: регламенты, диагностика и продление ресурса

Регламентные работы по обслуживанию

Обслуживание регламентируется внутренними стандартами эксплуатации, проектной документацией и требованиями производителей оборудования. Основные виды работ:

• Плановые осмотры.
• Чистка и замена расходных материалов.
• Проверка работоспособности систем автоматики и безопасности.

Типовые интервалы обслуживания:

• Ежемесячно: визуальный осмотр, проверка герметичности воздуховодов, контроль работы вентиляторов и электродвигателей.
• Ежеквартально: чистка фильтров грубой и тонкой очистки, проверка состояния приводов и подшипников, калибровка датчиков давления и температуры.
• Ежегодно: полная диагностика электрических цепей, замена смазки в подшипниках, проверка балансировки рабочих колёс, тестирование систем аварийного отключения.
• Раз в 3–5 лет: капитальный ремонт или замена изношенных узлов (вентиляторы, электродвигатели, приводные ремни).

Чек-лист планового обслуживания:

• Проверить отсутствие механических повреждений корпуса и воздуховодов.
• Осмотреть состояние фильтров: степень загрязнения, целостность фильтрующего материала.
• Измерить фактический расход воздуха и сравнить с проектными значениями.
• Проверить работу вентиляторов: отсутствие вибрации, посторонних шумов, перегрева подшипников.
• Оценить состояние приводных ремней: натяжение, износ, трещины.
• Диагностировать электрические компоненты: контакторы, реле, автоматы защиты, кабели.
• Проверить работоспособность систем автоматики: датчики давления, температуры, влажности, контроллеры.
• Очистить внутренние поверхности установки от пыли и отложений.
• Зафиксировать результаты осмотра в журнале эксплуатации.
• Составить план устранения неисправностей и корректировки настроек.

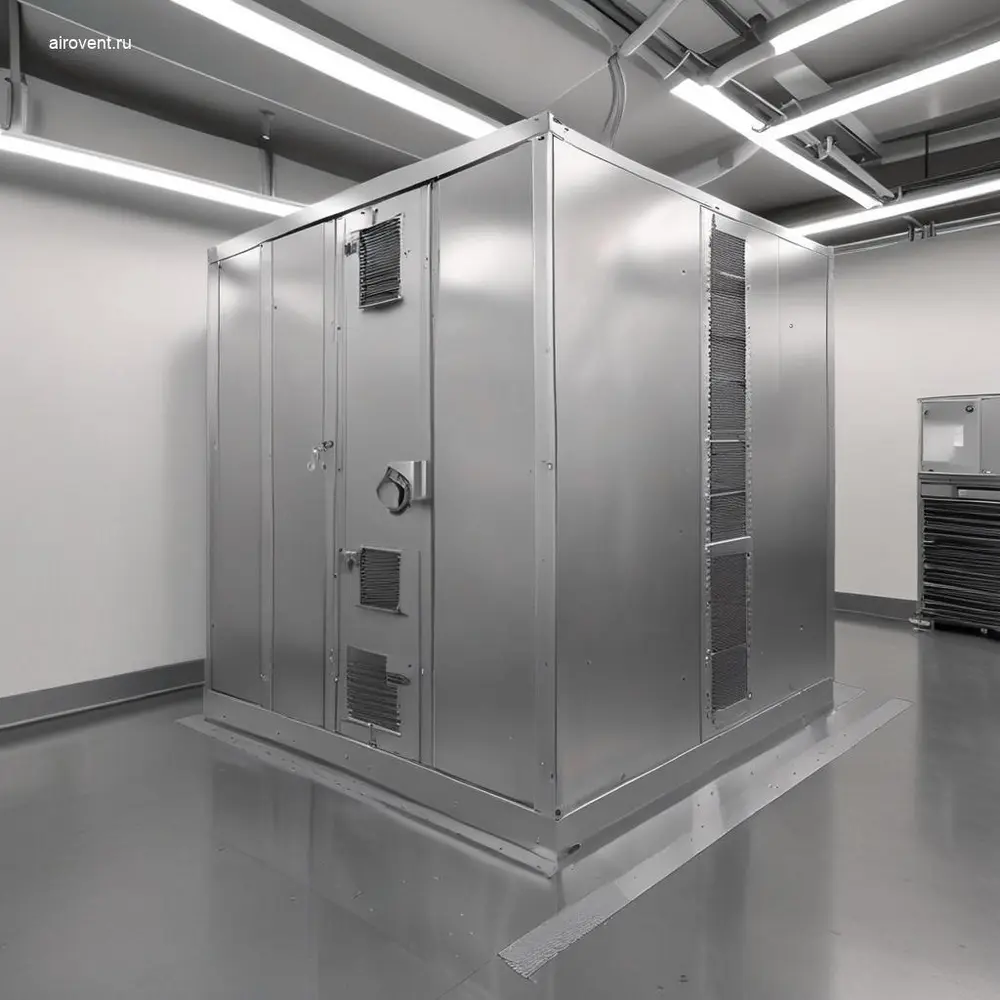

Диагностика неисправностей

Своевременная диагностика позволяет выявить потенциальные проблемы до их перерастания в аварийные ситуации. Основные признаки неисправностей и их возможные причины:

Для точной диагностики используются специализированные приборы: анемометры, тепловизоры, виброметры, мультиметры, манометры. Результаты фиксируются в отчёте.

Методы продления ресурса

Продление ресурса оборудования снижает эксплуатационные затраты и минимизирует риски незапланированных остановок. Основные методы:

• Регулярное техническое обслуживание по регламенту.
• Использование качественных расходных материалов (фильтры, смазка, ремни).
• Мониторинг ключевых параметров работы системы (расход воздуха, давление, температура, вибрация).
• Своевременная замена изношенных узлов и компонентов.
• Обучение персонала правилам эксплуатации и обслуживания оборудования.

Сравнительная таблица методов:

Документирование и отчётность

Система документирования обеспечивает прозрачность процессов обслуживания и позволяет отслеживать историю эксплуатации оборудования. Основные документы:

• Журнал эксплуатации: фиксирует даты и результаты плановых осмотров, выявленные неисправности, выполненные работы.
• Акт технического обслуживания: составляется после каждого планового ТО, содержит перечень выполненных работ, заменённых деталей, рекомендации по дальнейшей эксплуатации.
• Отчёт о диагностике: включает результаты измерений, выявленные отклонения, рекомендации по устранению неисправностей.
• Паспорт оборудования: содержит технические характеристики, даты ввода в эксплуатацию, ремонтов и замен узлов.
• График планово-предупредительных работ: определяет сроки проведения ТО, диагностики и ремонтов.

Чек-лист по документированию:

• Своевременно заполнять журнал эксплуатации после каждого осмотра или ремонта.
• Фиксировать все выявленные неисправности и принятые меры по их устранению.
• Хранить акты технического обслуживания и отчёты о диагностике в архиве не менее 5 лет.
• Обновлять паспорт оборудования при замене узлов или изменении технических характеристик.
• Согласовывать график планово-предупредительных работ с режимом эксплуатации объекта и утверждать его у ответственных лиц.
• Использовать единую форму документов для всех объектов.
• Обеспечивать доступность документов для службы эксплуатации и технического надзора.
• Анализировать данные из отчётов для оптимизации регламентов обслуживания.
