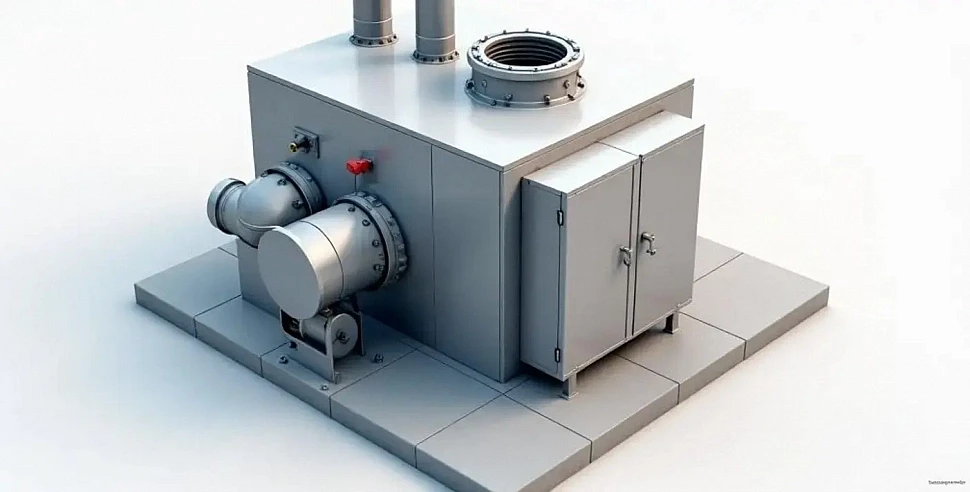

Размещение AHU в машинных отделениях — что это такое и зачем это нужно: технические аспекты для девелоперов и генподрядчиков

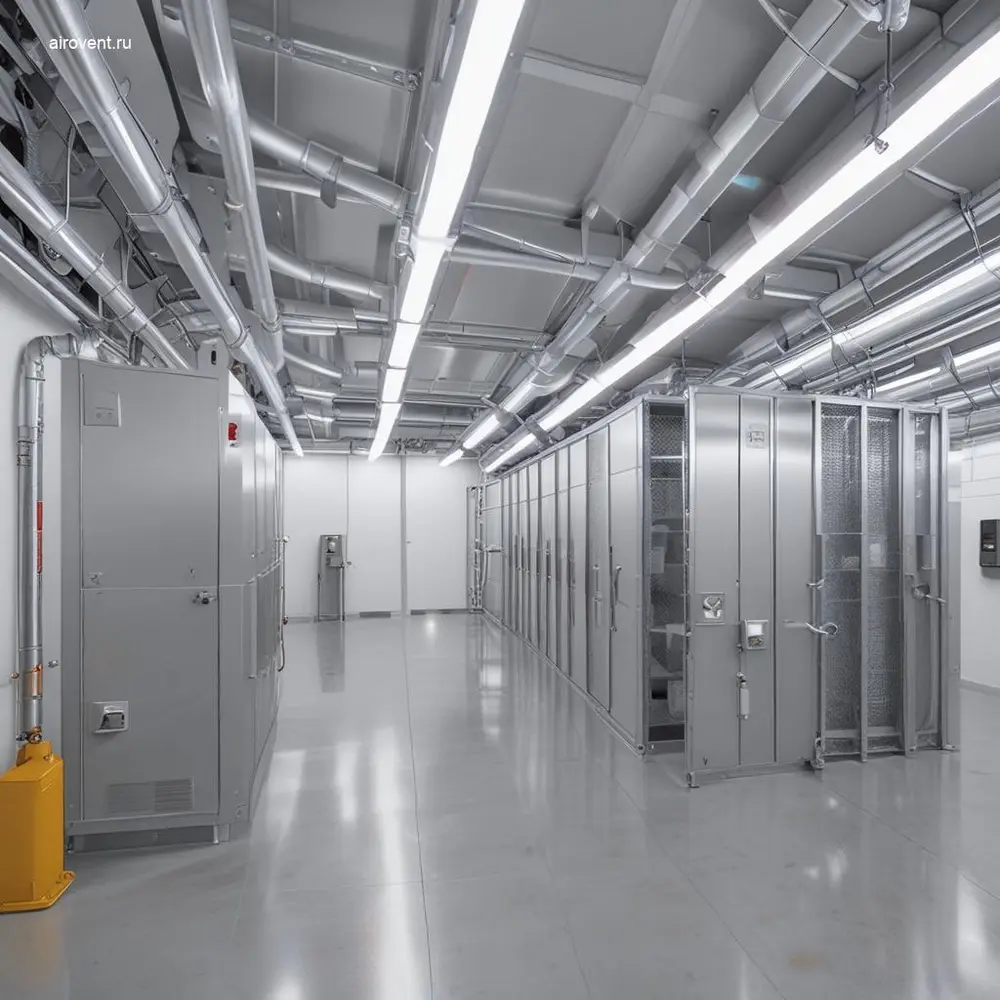

Проектирование машинных отделений для размещения ПВУ: требования и ограничения

Основные требования к размещению ПВУ

Проектирование машинных отделений для приточно-вытяжных установок ведётся с учётом нормативных, технических и эксплуатационных ограничений. Ключевые требования включают:

• Соблюдение габаритных параметров ПВУ с резервированием зон для обслуживания и демонтажа.
• Обеспечение доступа для монтажа, пусконаладки и регламентного технического обслуживания.
• Соблюдение пожарных и санитарных норм: установка огнезадерживающих клапанов и систем дымоудаления.
• Учёт акустических характеристик оборудования и применение шумоизоляции при необходимости.
• Обеспечение требуемого воздухообмена и температурного режима в помещении.

Ограничения по инженерным системам и коммуникациям

Машинные отделения с ПВУ интегрируются с другими инженерными системами здания. При проектировании учитываются следующие ограничения:

• Координация с системами электроснабжения: расчёт мощности, размещение щитов управления и кабельных трасс.
• Обеспечение совместимости с системами автоматизации и диспетчеризации: доступ к контроллерам и датчикам.
• Согласование с системами отопления и холодоснабжения: учёт тепло- и холодоносителей, размещение теплообменников и насосных групп.
• Организация дренажа для конденсата и аварийных сливов.
• Согласование с архитектурными решениями: прокладка скрытых или открытых воздуховодов, размещение наружных блоков.

Чек-лист проверки проекта машинного отделения

• Проверка габаритов помещения на соответствие спецификации ПВУ и нормам обслуживания.
• Уточнение расположения огнезадерживающих клапанов и их соответствие пожарным отсекам.
• Контроль наличия зон для демонтажа и замены фильтров, вентиляторов и теплообменников.
• Проверка расчётов воздухообмена и температурного режима в помещении.
• Согласование трасс воздуховодов с другими инженерными коммуникациями.
• Учёт требований по шумоизоляции и виброизоляции оборудования.
• Проверка наличия резервного питания для систем безопасности и автоматики.
• Согласование с генподрядчиком и службой эксплуатации вопросов доступа и обслуживания.
• Контроль соответствия материалов воздуховодов и строительных конструкций нормам огнестойкости.
• Проверка наличия дренажных систем для конденсата и аварийных сливов.

Особенности монтажа и пусконаладки ПВУ

Монтаж приточно-вытяжных установок в машинных отделениях выполняется с соблюдением последовательности работ и координацией между подрядчиками. Основные этапы:

• Подготовка фундамента или опорных конструкций с учётом виброизоляции.
• Установка ПВУ с выверкой по уровню и креплением к несущим конструкциям.
• Монтаж воздуховодов из оцинкованной стали с герметизацией стыков и теплоизоляцией.
• Установка огнезадерживающих клапанов и проверка их работоспособности.
• Подключение электропитания и систем автоматизации, настройка контроллеров.
• Проведение пусконаладочных работ: проверка расхода воздуха, давления, температурных параметров и работы автоматики.
• Испытание системы на герметичность и соответствие проектным характеристикам.

Типовые проблемы на этапе монтажа и пусконаладки связаны с ошибками проектирования (неверные габариты помещения, отсутствие зон обслуживания), нарушениями технологии монтажа (негерметичные стыки воздуховодов, неправильная установка клапанов) и некорректными настройками автоматики. Своевременное устранение таких проблем позволяет избежать дополнительных временных и финансовых затрат.

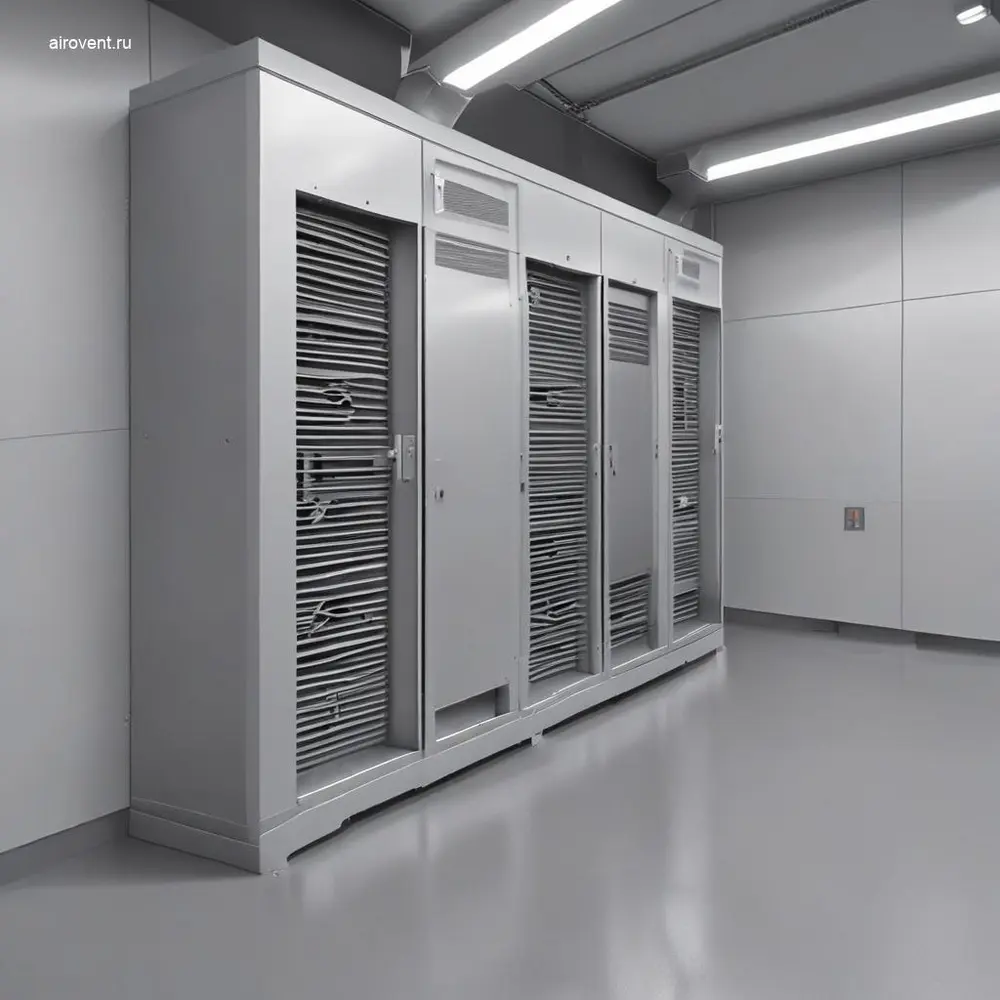

Монтаж и пусконаладка ПВУ в машинных отделениях

Требования к помещению для размещения ПВУ

Машинное отделение для установки ПВУ должно соответствовать проектным решениям и нормативным требованиям. Основные параметры:

• Габариты помещения: обеспечение свободного доступа к оборудованию для монтажа, обслуживания и ремонта. Минимальные проходы — не менее 800 мм по фронту и 600 мм по бокам от агрегата.
• Нагрузочная способность перекрытий: учёт массы ПВУ и вспомогательных элементов (воздуховоды, опоры, шумоглушители) при проектировании строительных конструкций.
• Условия эксплуатации: температура и влажность в помещении должны соответствовать техническим характеристикам оборудования. При необходимости предусматривается система отопления или вентиляции машинного отделения.
• Электроснабжение и заземление: выделенные линии питания с требуемыми параметрами напряжения и мощности, а также контур заземления.
• Противопожарные мероприятия: использование огнестойких ограждающих конструкций, установка автоматических систем пожаротушения или дымоудаления при необходимости.

Чек-лист подготовки к монтажу ПВУ

• Проверка соответствия помещения проектной документации (габариты, нагрузки, инженерные сети).
• Установка опорных конструкций (рам, фундаментов) с выверкой по уровню и анкерным креплением.
• Подготовка проёмов для ввода и вывода воздуховодов и инженерных коммуникаций с учётом тепло- и шумоизоляции.
• Монтаж систем виброизоляции (пружинные или резиновые опоры) для снижения передачи вибрации на строительные конструкции.
• Прокладка кабельных трасс и трубопроводов (теплоноситель, конденсат) с соблюдением уклонов и требований к изоляции.
• Установка запорной и регулирующей арматуры на трубопроводах, проверка герметичности соединений.
• Подключение электропитания и проверка работы системы управления (контроллеры, датчики, исполнительные механизмы).
• Предварительная проверка работоспособности вентиляторов, нагревателей, охладителей и фильтров без нагрузки.

Основные этапы монтажа ПВУ

Монтаж ПВУ выполняется в строгом соответствии с проектной документацией и инструкциями производителя.

1. Установка агрегата на опорные конструкции

Монтаж ПВУ на предварительно подготовленные рамы или фундаменты. Крепление агрегата осуществляется анкерными болтами или сваркой (для металлических конструкций). После установки проводится выверка агрегата по горизонтали и вертикали с помощью строительного уровня.

2. Подключение воздуховодов и проверка герметичности

Соединение воздуховодов с патрубками ПВУ через гибкие вставки для компенсации вибрации. Проверка герметичности соединений осуществляется визуально и с помощью анемометра. Огнезадерживающие клапаны устанавливаются в соответствии с проектом и тестируются на срабатывание.

3. Подключение инженерных систем

Подводка к ПВУ трубопроводов теплоносителя, хладагента и конденсатопроводов. Все соединения выполняются с уплотнительными материалами и проверяются на герметичность под давлением. Электрические кабели подключаются к щиту управления с соблюдением цветовой маркировки и требований ПУЭ.

4. Монтаж системы автоматики и управления

Установка датчиков температуры, давления, влажности и качества воздуха. Прокладка сигнальных кабелей к контроллеру и исполнительным механизмам (приводы клапанов, заслонок, частотные преобразователи). Настройка параметров работы системы в соответствии с проектными значениями.

Пусконаладочные работы ПВУ

Пусконаладка ПВУ включает проверку работоспособности оборудования, настройку параметров и подготовку к эксплуатации.

1. Проверка электрических соединений

Контроль сопротивления изоляции кабелей, проверка фазировки и заземления. Измерение токовых нагрузок на электродвигателях вентиляторов и насосах. При необходимости корректировка настроек автоматических выключателей и тепловых реле.

2. Тестирование вентиляторов и воздушного тракта

Запуск вентиляторов на минимальной скорости для проверки направления вращения и отсутствия посторонних шумов. Измерение параметров воздушного потока (расход, давление) на входе и выходе ПВУ. При отклонениях от проектных значений проводится балансировка системы с помощью регулирующих заслонок.

3. Настройка системы автоматики

Проверка работы датчиков и исполнительных механизмов. Настройка параметров контроллера: уставки температуры, влажности, давления, алгоритмы управления клапанами и частотными преобразователями. Тестирование аварийных режимов (отключение питания, срабатывание защит).

4. Проверка теплообменных секций

Тестирование теплообменников (нагревателей, охладителей) на герметичность и тепловую эффективность. Измерение температур теплоносителя на входе и выходе, проверка работы регулирующих клапанов. При необходимости промывка теплообменников для удаления загрязнений.

5. Испытания огнезадерживающих клапанов

Проверка огнезадерживающих клапанов на срабатывание при подаче сигнала от системы пожарной сигнализации. Измерение времени закрытия заслонок и герметичности в закрытом состоянии. Результаты испытаний фиксируются в акте пусконаладочных работ.

Чек-лист пусконаладочных работ ПВУ

• Проверка сопротивления изоляции электрических кабелей и заземления.
• Контроль фазировки и токовых нагрузок на электродвигателях.
• Запуск вентиляторов на минимальной скорости и проверка направления вращения.
• Измерение параметров воздушного потока (расход, давление) и балансировка системы.
• Настройка датчиков температуры, давления, влажности и качества воздуха.
• Тестирование исполнительных механизмов (приводы клапанов, заслонок, частотные преобразователи).
• Проверка работы теплообменных секций и регулирующих клапанов.
• Испытание огнезадерживающих клапанов на срабатывание и герметичность.
• Настройка аварийных режимов и алгоритмов управления.
• Фиксация результатов пусконаладки в акте и передача документации заказчику.

Типовые проблемы при монтаже и пусконаладке ПВУ

В процессе монтажа и пусконаладки могут возникать проблемы, влияющие на работоспособность системы.

1. Повышенный уровень шума и вибрации

Причины: неправильная установка виброопор, жёсткое крепление воздуховодов к агрегату, дисбаланс вентиляторов.

Решение: проверка и замена виброопор, установка гибких вставок на воздуховодах, балансировка вентиляторов.

2. Недостаточный расход воздуха

Причины: утечки в воздуховодах, неправильная настройка заслонок, загрязнение фильтров.

Решение: герметизация соединений, балансировка системы, замена фильтров.

3. Нестабильная работа системы автоматики

Причины: ошибки в подключении датчиков, неверные настройки контроллера, помехи в сигнальных кабелях.

Решение: проверка подключения датчиков, перекалибровка контроллера, экранирование кабелей.

4. Течи в трубопроводах теплоносителя

Причины: некачественные соединения, отсутствие теплоизоляции, гидроудары.

Решение: переборка соединений, установка теплоизоляции, настройка регулирующих клапанов.

5. Несрабатывание огнезадерживающих клапанов

Причины: ошибки в подключении к системе пожарной сигнализации, механические повреждения заслонок.

Решение: проверка электрических цепей, замена повреждённых элементов, повторные испытания.

Документация и приёмка работ

По завершении монтажа и пусконаладки оформляется комплект исполнительной документации:

• Акты скрытых работ (установка опор, прокладка коммуникаций).
• Протоколы испытаний (герметичность воздуховодов, срабатывание огнезадерживающих клапанов, параметры воздушного потока).
• Акт пусконаладочных работ с указанием фактических параметров оборудования и настроек системы автоматики.
• Инструкции по эксплуатации и техническому обслуживанию ПВУ.
• Гарантийные талоны и сертификаты соответствия на оборудование и материалы.

Документация передаётся заказчику для дальнейшей эксплуатации системы. Рекомендуется проводить обучение персонала заказчика по основным операциям обслуживания и аварийным режимам работы ПВУ.

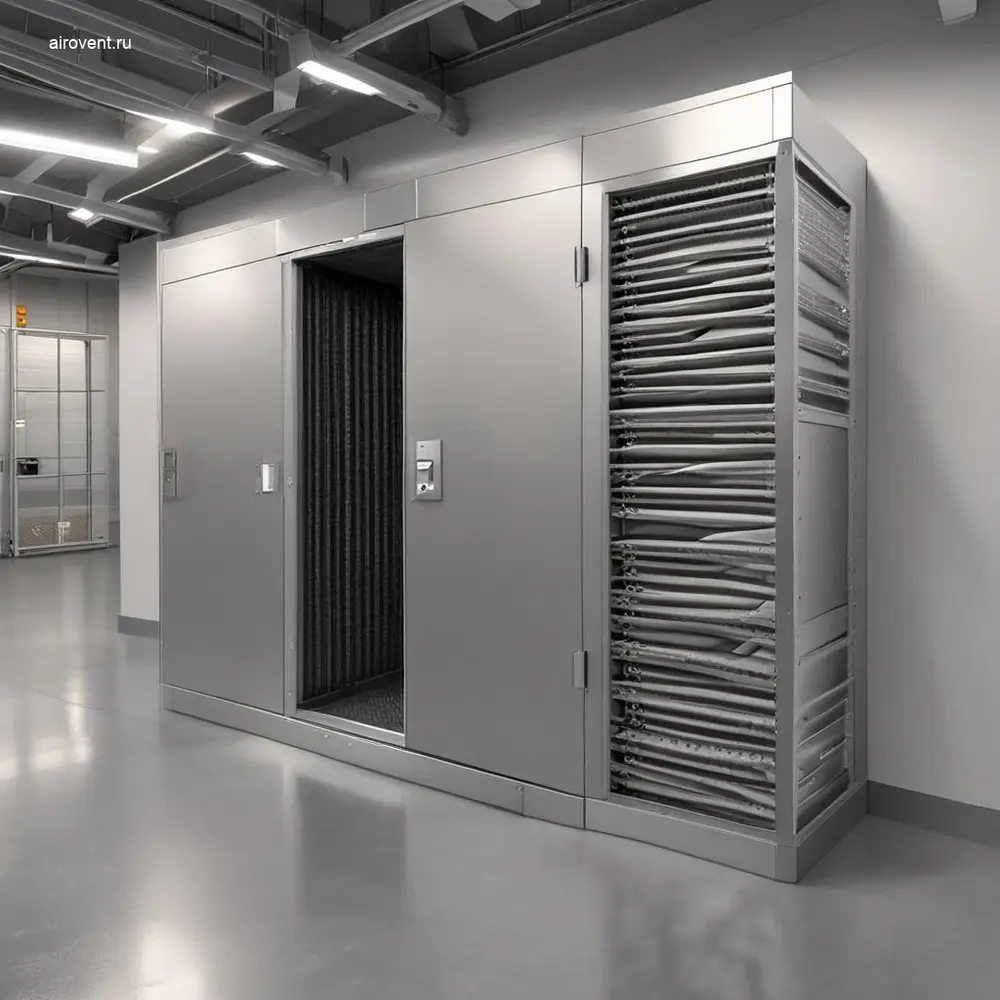

Эксплуатация и обслуживание ПВУ в машинных отделениях: регламенты и рекомендации

Нормативные требования и базовые регламенты

Эксплуатация ПВУ в машинных отделениях регулируется строительными правилами, ГОСТ и отраслевыми стандартами. Основные требования направлены на обеспечение бесперебойной работы оборудования, поддержание заданных параметров воздухообмена и соблюдение санитарно-гигиенических норм.

Ключевые регламенты включают:

• Периодичность технического обслуживания по паспорту производителя.
• Требования к чистоте воздушных каналов и фильтрующих элементов.
• Контроль параметров работы: давление, температура, расход воздуха.
• Ведение эксплуатационной документации (журналы технического обслуживания, акты проверок).

Нарушение регламентов может привести к снижению эффективности системы, повышенному энергопотреблению или аварийным остановкам.

Чек-лист планового технического обслуживания ПВУ

• Проверка состояния фильтров (замена или очистка по регламенту).
• Контроль герметичности воздуховодов и соединений (визуальный осмотр, течеискание).
• Диагностика электроприводов вентиляторов: проверка подшипников, натяжения ремней, отсутствия вибраций.
• Очистка теплообменных поверхностей (калориферов, охладителей) от загрязнений.
• Проверка работы автоматики: датчиков давления, температуры, расхода воздуха.
• Калибровка регулирующих клапанов и заслонок.
• Смазка подвижных механических узлов (при наличии требований в паспорте).
• Проверка работоспособности системы аварийного отключения.
• Замер фактических параметров воздуха на входе и выходе ПВУ (по проекту).
• Фиксация результатов технического обслуживания в эксплуатационном журнале.

Типовые проблемы ПВУ в машинных отделениях и методы их устранения

В процессе эксплуатации ПВУ в машинных отделениях часто возникают проблемы, связанные с особенностями среды: повышенная запылённость, вибрации, нестабильное электропитание.

Замена фильтров в ПВУ: регламент и особенности

Фильтры в ПВУ машинных отделений подвергаются интенсивному загрязнению из-за высокой концентрации пыли и масляных аэрозолей. Регламент замены зависит от класса очистки и условий эксплуатации:

• Предварительные фильтры (класс G3–G4): каждые 1–3 месяца.
• Фильтры тонкой очистки (класс F7–F9): каждые 6–12 месяцев.
• Абсолютные фильтры (класс H13–H14): по показаниям перепада давления или не реже 1 раза в год.

Особенности замены фильтров в машинных отделениях:

• Использование фильтров с повышенной пылеёмкостью (например, карманные или рулонные).
• Контроль перепада давления на фильтрах с помощью дифференциальных манометров.
• Утилизация загрязнённых фильтров в соответствии с требованиями экологической безопасности.
• Проверка герметичности установки фильтров после замены (отсутствие байпасных потоков).

Диагностика и настройка систем автоматики ПВУ

Системы автоматики ПВУ в машинных отделениях должны обеспечивать стабильную работу оборудования в условиях переменных нагрузок. Основные этапы диагностики и настройки:

• Проверка работоспособности датчиков: температуры, влажности, давления, расхода воздуха.
• Калибровка исполнительных механизмов: клапанов, заслонок, частотных преобразователей.
• Тестирование алгоритмов управления: режимы «зима/лето», аварийные сценарии.
• Настройка параметров ПИД-регуляторов для оптимизации энергопотребления.
• Проверка связи с центральной системой диспетчеризации (при наличии).

Типовые ошибки при настройке автоматики:

• Неправильная калибровка датчиков, приводящая к ложным срабатываниям.
• Несоответствие алгоритмов управления фактическим режимам работы оборудования.
• Отсутствие резервирования каналов связи с системой диспетчеризации.

Очистка воздуховодов и теплообменников ПВУ: методы и периодичность

Загрязнение воздуховодов и теплообменников ПВУ приводит к снижению эффективности теплообмена, увеличению аэродинамического сопротивления и росту энергопотребления. Методы очистки зависят от степени загрязнения и конструкции оборудования:

При выборе метода очистки учитываются:

• Материал воздуховодов и теплообменников (сталь, алюминий, медь).
• Тип загрязнений (пыль, масляные аэрозоли, конденсат).
• Доступность оборудования для проведения работ.
• Требования к простоям системы во время очистки.

Документирование и отчётность по эксплуатации ПВУ

Ведение эксплуатационной документации по ПВУ в машинных отделениях — обязательное условие для контроля технического состояния оборудования и соблюдения регламентов. Основные документы:

• Журнал технического обслуживания (фиксация дат, объёмов и результатов работ).
• Акты проверок: визуального осмотра, инструментальных замеров, испытаний.
• Протоколы настройки автоматики и калибровки датчиков.
• Отчёты по энергопотреблению и эффективности работы системы.
• Журнал неисправностей и аварийных ситуаций.

Требования к документации:

• Доступность для проверяющих органов (Ростехнадзор, пожарная инспекция).
• Своевременное обновление данных после каждого технического обслуживания или ремонта.
• Хранение в соответствии с установленными сроками (не менее 5 лет).
• Использование утверждённых форм или шаблонов, согласованных с заказчиком.

Автоматизированные системы мониторинга позволяют упростить ведение документации за счёт автоматической фиксации параметров работы ПВУ и генерации отчётов.

Размещение приточно-вытяжных установок в машинных отделениях — комплексная задача, требующая учёта нормативных требований, проектных решений и особенностей эксплуатации. Правильная организация пространства, монтаж и обслуживание оборудования обеспечивают надёжность систем вентиляции, дымоудаления и противодымной защиты. Соблюдение регламентов и рекомендаций позволяет избежать типовых ошибок и гарантировать соответствие инженерных систем требованиям заказчика и нормативным документам.
