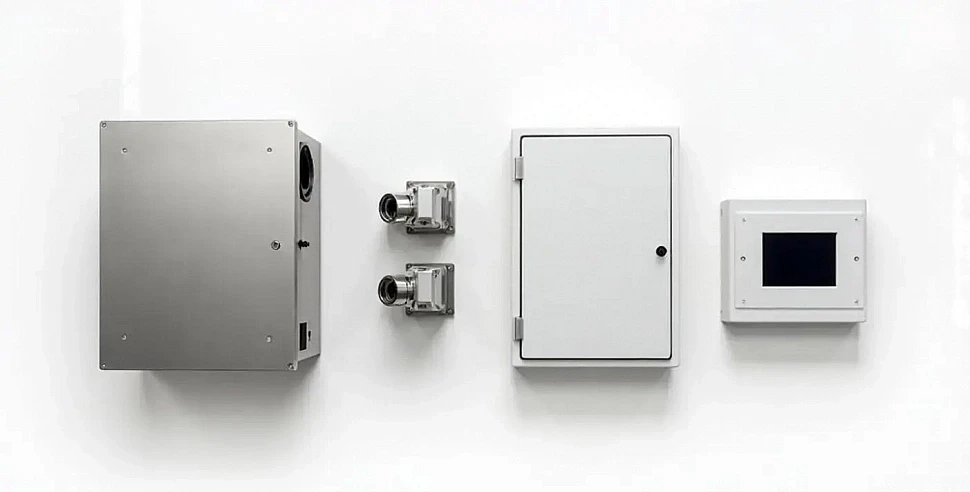

Умные системы вентиляции для серверных — что это такое и зачем это нужно: проектирование, монтаж и эксплуатация

Проектирование умных систем вентиляции для серверных — ключевые параметры и нормативные требования

Исходные данные и техническое задание

Проектирование начинается с формирования технического задания, которое должно включать:

• Тепловыделение оборудования в кВт и его распределение по стойкам;
• Требования к температурно-влажностному режиму по ASHRAE TC 9.9 или аналогичным стандартам;
• Класс чистоты воздуха по ISO 14644-1 и допустимые концентрации загрязняющих веществ;
• Требования к резервированию и отказоустойчивости;
• Ограничения по шуму и вибрации согласно СП 51.13330.2011;
• Пожарные нормы по СП 60.13330.2020 и СП 4.13130.2013;
• Интеграцию с системой управления зданием (BMS).

Чек-лист для анализа исходных данных:

• Согласовано ли техническое задание с заказчиком и службой эксплуатации?
• Учтены ли пиковые нагрузки и сценарии аварийного отключения?
• Определены ли точки установки датчиков температуры, влажности и CO₂?
• Согласованы ли требования по энергоэффективности, например, показатель PUE?
• Предусмотрены ли меры защиты от внешних воздействий — пыли, влаги, коррозии?

Выбор архитектуры умных систем вентиляции

Архитектура системы определяет её функциональность, надёжность и стоимость. Основные варианты:

Нормативные требования к системам вентиляции серверных

Проектирование должно соответствовать следующим нормам:

• Температурно-влажностный режим: ASHRAE TC 9.9, ГОСТ Р ИСО 14644-1;
• Пожарная безопасность: СП 60.13330.2020 (раздел 7), СП 4.13130.2013 (раздел 6);
• Шум и вибрация: СП 51.13330.2011, СанПиН 1.2.3685-21;
• Энергоэффективность: СП 50.13330.2012;
• Автоматизация: ГОСТ Р 58943-2020.

Ключевые требования к элементам системы:

• Воздуховоды: оцинкованная сталь, класс герметичности не ниже B по ГОСТ Р ЕН 12237;
• Фильтры: класс не ниже F7 (ISO ePM1 50–70%);
• Клапаны: огнезадерживающие и дымовые с пределом огнестойкости EI 60;
• Датчики: точность измерения температуры ±0,5 °C, влажности ±3%;
• Автоматика: поддержка протоколов Modbus, BACnet для интеграции с BMS.

Проектирование воздухораспределения в серверных

Эффективное воздухораспределение — залог равномерного охлаждения оборудования и предотвращения «горячих точек». Основные подходы:

• Периметральное: подача воздуха через фальшпол или потолочные диффузоры, удаление через потолок или стены. Подходит для небольших и средних серверных;
• Рядное охлаждение (In-Row): установка охладителей между стойками для локального отвода тепла. Эффективно при высокоплотных нагрузках;
• Контейнерное охлаждение: модульные блоки с интегрированными охладителями. Применяется для быстроразвёртываемых решений;
• Свободное охлаждение (Free Cooling): использование наружного воздуха при низких температурах. Требует дополнительных фильтров и систем увлажнения.

Чек-лист по воздухораспределению:

• Рассчитан ли баланс притока и вытяжки с учётом утечек через фальшпол и потолок?
• Предусмотрены ли байпасные каналы для аварийных режимов?
• Обеспечена ли равномерность распределения воздуха по стойкам (проверка CFD-моделированием)?
• Учтены ли требования к скорости воздуха в рабочей зоне (не более 0,2 м/с)?
• Согласованы ли точки установки датчиков с зонами максимальной нагрузки?

Автоматизация и интеллектуальное управление

Умные системы вентиляции должны обеспечивать:

• Мониторинг и регулирование температуры, влажности, давления в реальном времени;
• Адаптивное управление производительностью вентиляторов и охладителей;
• Интеграцию с пожарной сигнализацией и системой дымоудаления;
• Удалённый доступ и оповещение о неисправностях (SMS, email, push-уведомления);
• Сбор и анализ данных для оптимизации энергопотребления (например, снижение PUE).

Основные элементы автоматики:

• Контроллеры: программируемые логические контроллеры или специализированные для систем ОВиК;
• Датчики: температуры, влажности, давления, CO₂, расхода воздуха, состояния фильтров;
• Исполнительные механизмы: приводы клапанов, частотные преобразователи, сервоприводы заслонок;
• Интерфейсы: панели оператора (HMI), веб-интерфейсы, мобильные приложения;
• Протоколы связи: Modbus, BACnet, LonWorks, KNX.

Пожарная безопасность и дымоудаление

Пожарная безопасность — ключевой аспект проектирования. Основные требования:

• Установка огнезадерживающих клапанов с пределом огнестойкости EI 60 на границах пожарных отсеков;
• Использование негорючих материалов для воздуховодов (группа НГ по ГОСТ 30244);
• Разделение систем приточной и вытяжной вентиляции;
• Интеграция с автоматической пожарной сигнализацией и системой оповещения;
• Проектирование системы дымоудаления по СП 7.13130.2013.

Чек-лист по пожарной безопасности:

• Согласованы ли схемы расстановки огнезадерживающих клапанов с проектом пожарной сигнализации?
• Предусмотрено ли автоматическое отключение вентиляции при срабатывании пожарной сигнализации?
• Проверены ли трассы воздуховодов на пересечение с пожарными отсеками?
• Установлены ли дымовые извещатели в зонах с высокой плотностью оборудования?
• Обеспечена ли возможность ручного управления системой дымоудаления?

Энергоэффективность и оптимизация эксплуатационных затрат

Основные методы оптимизации:

• Рекуперация тепла: теплообменники для подогрева приточного воздуха в холодный период;
• Свободное охлаждение: использование наружного воздуха при низких температурах;
• Частотное регулирование: частотные преобразователи для вентиляторов и насосов;
• Адаптивное управление: динамическое изменение производительности системы;
• Мониторинг PUE: регулярный анализ показателя энергоэффективности.

Пусконаладка и приёмка систем вентиляции

Пусконаладочные работы и приёмка системы — критически важные этапы. Основные шаги:

• Проверка монтажа: соответствие воздуховодов, клапанов и оборудования проектной документации;
• Гидравлические и аэродинамические испытания: проверка герметичности воздуховодов, балансировка системы;
• Настройка автоматики: калибровка датчиков, программирование контроллеров, тестирование сценариев;
• Интеграционные испытания: проверка взаимодействия с BMS, пожарной сигнализацией и системой дымоудаления;
• Комплексные испытания: проверка работы системы в различных режимах;
• Сдача в эксплуатацию: оформление актов пусконаладочных работ, обучение персонала, передача документации.

Чек-лист для приёмки системы:

• Проведены ли гидравлические испытания воздуховодов на герметичность?
• Настроены ли все датчики и исполнительные механизмы?
• Проверена ли работа системы в аварийных режимах?
• Согласованы ли параметры работы с требованиями технического задания?
• Проведено ли обучение персонала?
• Переданы ли все акты пусконаладочных работ, паспорта оборудования и инструкции?

Монтаж и пусконаладка умных систем вентиляции — типовые ошибки и чек-лист приёмки

Особенности монтажа воздуховодов в серверных помещениях

Серверные предъявляют повышенные требования к монтажу воздуховодов из-за высокой плотности тепловыделения и необходимости стабильного микроклимата. Основные аспекты: герметичность соединений, корректная разводка по зонам охлаждения, совместимость с системами пожаротушения.

Типовые ошибки при монтаже:

• Использование негерметичных соединений;
• Неправильный выбор материала (горючие или токсичные при нагреве);
• Отсутствие компенсаторов температурных расширений;
• Несоблюдение проектных отступов от оборудования;
• Неправильная установка или отсутствие фильтров.

Установка и настройка крышных дымососов

Крышные дымососы — критически важный элемент систем дымоудаления. Монтаж требует учёта ветровых нагрузок, герметичности проходок через кровлю и корректной настройки автоматики.

Основные этапы монтажа и настройки:

• Проверка соответствия фундамента проектным нагрузкам;
• Установка дымососа с контролем горизонтальности и вертикальности;
• Монтаж гибких вставок для компенсации вибраций;
• Герметизация проходок через кровлю негорючими материалами;
• Подключение электропитания с учётом резервирования;
• Настройка частотных преобразователей и контроллеров.

Типовые ошибки:

• Неправильный выбор места установки;
• Отсутствие или неправильная установка виброизоляторов;
• Недостаточная герметизация проходок;
• Ошибки в подключении электропитания;
• Неправильная настройка автоматики.

Электромонтаж и подключение шкафов управления

Шкафы управления — центральный элемент умных систем вентиляции. Ошибки при электромонтаже приводят к сбоям в работе системы.

Чек-лист по электромонтажу:

• Проверка соответствия шкафа проекту по габаритам и степени защиты (IP);
• Установка на ровную поверхность с соблюдением отступов;
• Монтаж с разделением силовых и слаботочных цепей;
• Подключение кабелей с маркировкой по проектной документации;
• Установка и настройка контроллеров, частотных преобразователей;
• Проверка подключения датчиков;
• Настройка параметров работы системы;
• Интеграция с BMS;
• Проверка работы резервного питания;
• Оформление исполнительной документации.

Типовые ошибки:

• Неправильное заземление;
• Отсутствие или неправильная маркировка кабелей;
• Несоблюдение требований по разделению цепей;
• Ошибки в настройке контроллеров;
• Отсутствие резервного питания;
• Неправильная интеграция с BMS.

Проверка и испытания противопожарных клапанов

Противопожарные клапаны обеспечивают надёжное перекрытие воздуховодов при пожаре. Проверка включает контроль герметичности, скорости срабатывания, корректности работы приводов и интеграции с автоматической пожарной сигнализацией.

Чек-лист по проверке:

• Соответствие клапана проекту по типу, габаритам и классу огнестойкости;
• Визуальный осмотр на отсутствие повреждений;
• Проверка герметичности закрытого клапана;
• Испытание приводов на корректность срабатывания;
• Проверка времени срабатывания;
• Тестирование работы в ручном режиме;
• Проверка работы конечных выключателей;
• Испытание на устойчивость к высоким температурам;
• Проверка интеграции с BMS;
• Оформление протоколов испытаний.

Типовые ошибки:

• Неполная проверка герметичности;
• Неправильная настройка приводов;
• Отсутствие проверки работы в ручном режиме;
• Ошибки в интеграции с автоматической пожарной сигнализацией;
• Неправильная настройка конечных выключателей;
• Отсутствие испытаний на устойчивость к высоким температурам.

Настройка и калибровка датчиков расхода воздуха

Датчики расхода воздуха регулируют производительность оборудования. Неправильная настройка приводит к неравномерному распределению воздуха или перерасходу энергии.

Чек-лист по настройке:

• Соответствие датчика проекту по типу и диапазону измерений;
• Визуальный осмотр на отсутствие повреждений;
• Установка в воздуховоде по требованиям производителя;
• Подключение к контроллеру экранированными кабелями;
• Проверка отсутствия помех в сигнальной линии;
• Настройка параметров в контроллере;
• Калибровка с эталонным оборудованием;
• Проверка работы в различных режимах;
• Интеграция с BMS;
• Оформление протокола калибровки.

Типовые ошибки:

• Неправильная установка в воздуховоде;
• Использование неэкранированных кабелей;
• Отсутствие калибровки;
• Неправильная настройка параметров;
• Отсутствие проверки работы в различных режимах;
• Ошибки в интеграции с BMS.

Эксплуатация и обслуживание умных систем вентиляции для серверных — регламенты и оптимизация

Задачи умных систем вентиляции и требования к эксплуатации

Умные системы вентиляции поддерживают заданные параметры микроклимата в серверных: температуру, влажность, чистоту воздуха и статическое давление. Эксплуатация направлена на:

• Предотвращение перегрева оборудования;
• Обеспечение энергоэффективности;
• Соблюдение нормативных требований;
• Минимизацию эксплуатационных затрат при высокой надёжности.

Требования к эксплуатации:

• Регулярный мониторинг параметров через систему управления зданием;
• Своевременное техническое обслуживание оборудования и автоматики;
• Ведение эксплуатационной документации;
• Координация с ИТ-службами.

Регламент технического обслуживания

Регламент технического обслуживания разрабатывается на основе рекомендаций производителя, проектной документации и нормативов. Стандартный перечень работ:

Чек-лист регламентных работ

• Проверка и очистка воздушных фильтров — ежемесячно или по перепаду давления;
• Контроль состояния вентиляторов — каждые 3 месяца;
• Осмотр и чистка теплообменников — каждые 6 месяцев;
• Проверка герметичности воздуховодов и клапанов — ежегодно;
• Калибровка датчиков — каждые 6 месяцев;
• Тестирование работы автоматики — ежеквартально;
• Проверка работоспособности резервных источников питания — каждые 3 месяца;
• Анализ данных мониторинга — еженедельно;
• Обновление программного обеспечения контроллеров — по мере выхода обновлений;
• Проверка состояния приводов клапанов — каждые 6 месяцев.

Сравнение подходов к обслуживанию

Выбор стратегии обслуживания влияет на надёжность системы и эксплуатационные затраты:

Оптимизация работы умных систем вентиляции

Оптимизация направлена на повышение энергоэффективности и снижение затрат:

Настройка параметров микроклимата

Рекомендации по настройке:

• Температура приточного воздуха: до 27 °C (по спецификации ИТ-оборудования);
• Температура обратного воздуха: до 35–40 °C;
• Относительная влажность: 40–60%;
• Перепад давления: положительный относительно смежных помещений.

Энергоэффективные режимы работы

Умные системы позволяют реализовать:

• Свободное охлаждение (фрикулинг) в холодное время года;
• Динамическое управление скоростью вентиляторов;
• Оптимизацию работы рекуператоров;
• Применение алгоритмов машинного обучения для прогнозирования нагрузок.

Интеграция с системами мониторинга ИТ-оборудования

Синхронизация с системами управления инфраструктурой ЦОД позволяет:

• Корректировать параметры микроклимата в реальном времени;
• Снижать энергопотребление в периоды низкой нагрузки;
• Оперативно реагировать на изменения тепловыделения;
• Предотвращать локальные перегревы оборудования.

Чек-лист по оптимизации

• Проведите аудит текущих параметров микроклимата;
• Настройте уведомления при отклонении параметров;
• Реализуйте функцию свободного охлаждения;
• Оптимизируйте работу вентиляторов;
• Проверьте эффективность рекуператоров;
• Интегрируйте систему с системой управления инфраструктурой ЦОД;
• Внедрите алгоритмы прогнозного обслуживания;
• Обучите персонал;
• Регулярно анализируйте данные мониторинга;
• Рассмотрите возможность установки дополнительных датчиков.

Типовые проблемы и решения при эксплуатации

Даже при соблюдении регламентов возможны отклонения:

Документирование и отчётность

Ведение эксплуатационной документации — обязательное условие для обеспечения надёжности системы:

Журнал эксплуатации

Фиксируются:

• Дата и время проведения регламентных работ;
• Выполненные работы и заменённые компоненты;
• Отклонения от нормальных параметров;
• Меры по устранению отклонений;
• Подписи ответственных лиц.

Отчёты по мониторингу

Регулярные отчёты включают:

• Графики изменения параметров;
• Анализ отклонений;
• Рекомендации по корректировке режимов;
• Данные по энергопотреблению.

Акты выполненных работ

Составляются после регламентных работ или ремонтов:

• Перечень выполненных работ;
• Использованные материалы;
• Результаты тестирования;
• Подписи исполнителей и заказчика.

Паспорта оборудования

Ведутся на каждую единицу оборудования:

• Технические характеристики;
• Дата ввода в эксплуатацию;
• История технического обслуживания и ремонтов;
• Гарантийные обязательства.

Чек-лист по ведению документации

• Назначьте ответственного за ведение документации;
• Разработайте шаблоны журналов и актов;
• Фиксируйте все работы и отклонения;
• Анализируйте данные мониторинга;
• Храните документацию в защищённом месте;
• Обновляйте паспорта оборудования;
• Проводите инструктаж персонала;
• Проверяйте полноту и актуальность документации.

Требования к персоналу и обучение

Эффективная эксплуатация требует квалифицированного персонала:

Квалификация и компетенции

• Знание принципов работы систем вентиляции и кондиционирования;
• Понимание особенностей эксплуатации серверных помещений;
• Навыки работы с системами управления зданием;
• Умение читать проектную документацию;
• Знание нормативных требований;
• Опыт проведения регламентных работ.

Программа обучения

Обучение включает:

• Теоретическую подготовку;
• Практическое обучение;
• Обучение по технике безопасности;
• Тренинги по действиям в аварийных ситуациях;
• Изучение регламентов технического обслуживания.

Аттестация и повышение квалификации

• Регулярная аттестация;
• Повышение квалификации при внедрении нового оборудования;
• Участие в семинарах и конференциях;
• Обучение работе с новыми системами мониторинга.

Чек-лист по организации обучения

• Разработайте программу обучения;
• Определите периодичность обучения;
• Привлекайте специалистов производителей оборудования;
• Обеспечьте доступ к документации;
• Проводите практические занятия;
• Фиксируйте результаты обучения;
• Обновляйте программу обучения;
• Стимулируйте сотрудников к повышению квалификации.
