Умные технологии в системах вентиляции и противодымной защиты решают актуальные задачи современного строительства: ужесточение нормативов, рост требований к энергосбережению и необходимость оперативного контроля эксплуатационных рисков. Автоматизация вентиляции, дымоудаления и противодымной защиты снижает затраты, предотвращает аварийные ситуации и оптимизирует работу оборудования в реальном времени.
Ключевые компоненты умных технологий в системах вентиляции и противодымной защиты
Назначение и область применения умных технологий
Умные технологии в системах вентиляции и противодымной защиты обеспечивают автоматизированное управление микроклиматом и безопасностью коммерческих, промышленных и инфраструктурных объектов. Их внедрение повышает энергоэффективность, снижает эксплуатационные затраты и гарантирует соответствие требованиям пожарной безопасности.
Основные задачи систем:
- Мониторинг и регулирование расхода воздуха в реальном времени;
- Оптимизация работы вентиляционного оборудования под текущую нагрузку;
- Интеграция с системами противодымной защиты для оперативного реагирования на чрезвычайные ситуации;
- Сбор и анализ данных для прогнозирования технического обслуживания.
Подготовка к внедрению умных технологий
- Определяем требования к системе на этапе проектирования: производительность, класс энергоэффективности, интеграция с другими инженерными системами;
- Согласовываем с заказчиком и проектировщиком контролируемые параметры: температура, влажность, концентрация CO₂, давление;
- Выбираем оборудование с поддержкой открытых протоколов BACnet, Modbus, KNX для интеграции в единую систему диспетчеризации;
- Предусматриваем резервирование каналов связи и электропитания;
- Разрабатываем алгоритмы управления для всех режимов эксплуатации: штатный, аварийный, техническое обслуживание;
- Обеспечиваем доступ к интерфейсу управления для служб эксплуатации: локальный и удалённый;
- Проводим пусконаладочные работы с проверкой датчиков и исполнительных механизмов;
- Разрабатываем регламент технического обслуживания и обучаем персонал.

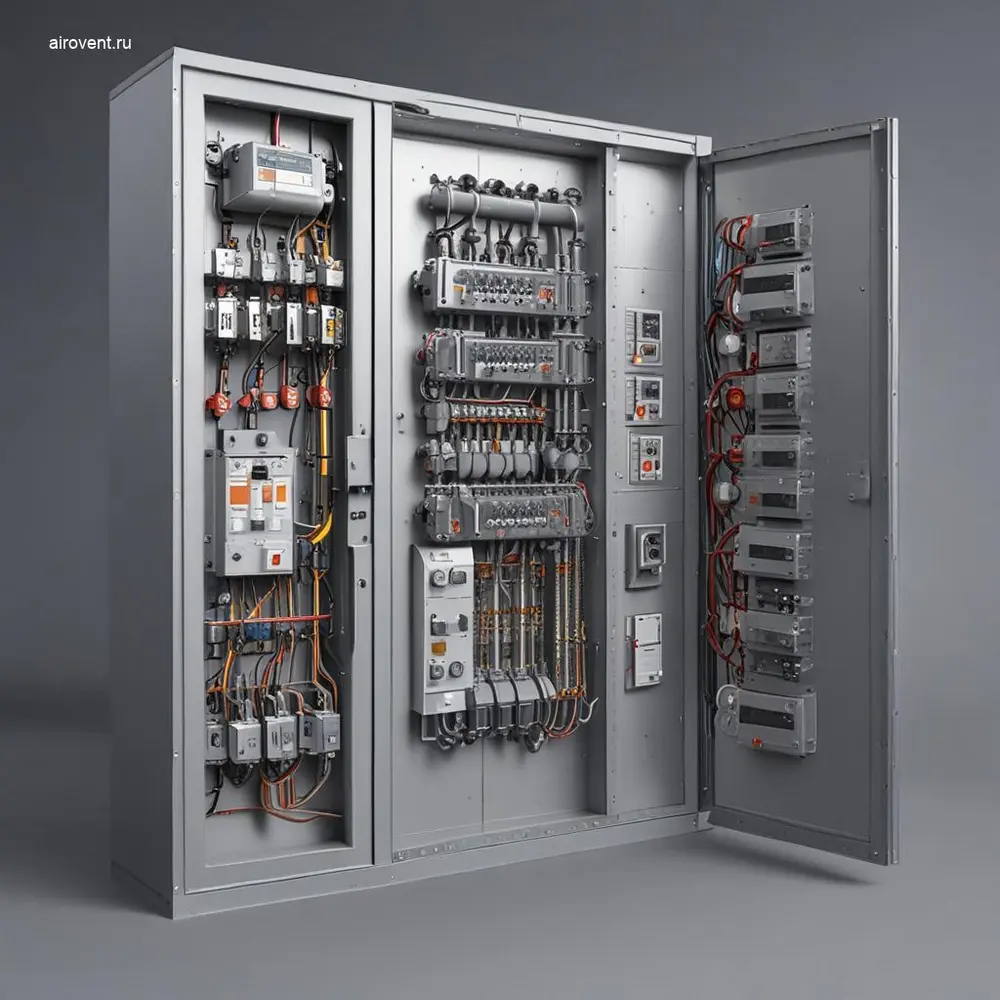

Основные компоненты умных систем
Реализация умных систем требует комплексного подхода и специализированного оборудования. Ключевые компоненты обеспечивают функциональность и надёжность работы.
| Компонент | Назначение | Ключевые характеристики |
|---|---|---|
| Сенсоры и датчики | Мониторинг параметров воздушной среды и состояния оборудования |
|
| Частотно-регулируемые приводы | Регулирование производительности вентиляторов и насосов |
|
| Противопожарные клапаны | Перекрытие воздуховодов при пожаре для локализации дыма |
|
| Дымовые извещатели | Раннее обнаружение задымления для активации систем противодымной защиты |
|
| Контроллеры и панели управления | Обработка данных и управление исполнительными устройствами |
|
| Системы визуализации и диспетчеризации | Отображение состояния системы и управление в реальном времени |
|
Интеграция с системами противодымной защиты
Эффективность умных систем зависит от синхронизации вентиляции и противодымной защиты. При проектировании предусматриваем:
- Единую платформу управления для вентиляции и дымоудаления;
- Автоматическое переключение режимов при срабатывании пожарной сигнализации;
- Контроль состояния противопожарных клапанов и дымовых извещателей;
- Логику работы системы при отключении основного питания.
Типовые ошибки интеграции:
- Несовместимость протоколов связи между компонентами;
- Отсутствие резервирования каналов управления;
- Некорректные настройки алгоритмов переключения режимов;
- Недостаточная подготовка эксплуатационного персонала.
Эксплуатация и техническое обслуживание
Для поддержания работоспособности систем соблюдаем регламент технического обслуживания и проводим регулярные проверки:
- Ежемесячно проверяем работоспособность датчиков и исполнительных механизмов;
- Ежеквартально калибруем сенсоры и настраиваем контроллеры;
- Каждые полгода тестируем противопожарные клапаны на срабатывание;
- Ежегодно поверяем измерительные приборы и обновляем программное обеспечение;
- Анализируем журналы событий для выявления нештатных ситуаций.
Типовые проблемы и пути их решения
| Проблема | Возможная причина | Решение |
|---|---|---|
| Нестабильная работа частотно-регулируемых приводов |
|
|
| Ложные срабатывания дымовых извещателей |
|
|
| Несрабатывание противопожарных клапанов |
|
|
| Ошибки связи между контроллерами и исполнительными устройствами |
|
|
Требования к документации и обучению персонала
Для успешной эксплуатации умных систем обеспечиваем наличие полного комплекта документации и обучаем персонал:
- Проектная документация: схемы воздуховодов, спецификации оборудования, алгоритмы управления;
- Эксплуатационная документация: инструкции по настройке, регламенты технического обслуживания, журналы событий;
- Технические паспорта и сертификаты на оборудование;
- Программы обучения для операторов и инженеров.
Обучение персонала включает:
- Теоретические занятия по принципам работы систем;
- Практические тренинги по настройке и диагностике оборудования;
- Отработку действий в аварийных ситуациях;
- Проверку знаний и выдачу сертификатов.

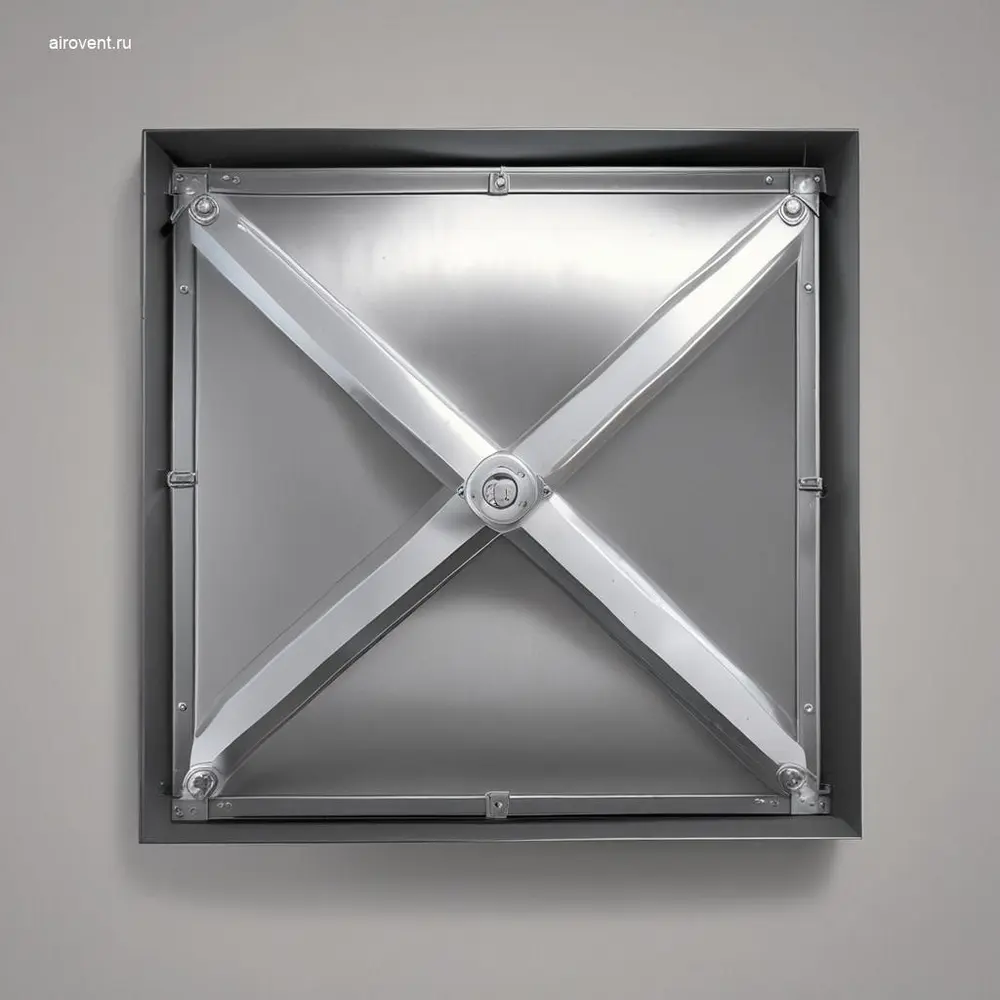

Проектирование и монтаж умных систем: ошибки и рекомендации
Этапы проектирования умных систем дымоудаления
Проектирование начинаем с анализа технического задания и нормативных требований. Определяем ключевые параметры: расход воздуха, давление в шахтах, количество и расположение клапанов, требования к автоматизации. Ошибки на стадии проектирования приводят к несоответствию системы реальным условиям эксплуатации.
Чек-лист для проектировщиков:
- Проверяем соответствие технического задания действующим нормам (СП, ГОСТ, региональные требования);
- Рассчитываем аэродинамические характеристики сети: сопротивление, скорость потока, утечки;
- Согласовываем расположение оборудования с архитектурными решениями;
- Выбираем тип клапанов дымоудаления и проверяем совместимость с автоматикой;
- Определяем зоны контроля давления и расхода;
- Разрабатываем схему управления с резервированием каналов связи и питания;
- Проверяем совместимость протоколов обмена данными.
| Критерий | Традиционные системы дымоудаления | Умные системы дымоудаления |
|---|---|---|
| Управление | Локальное, ручное или полуавтоматическое | Централизованное с удалённым мониторингом и управлением |
| Реакция на пожар | Запуск по сигналу пожарной сигнализации без анализа динамики | Адаптивное управление с учётом данных от датчиков дыма, температуры и давления |
| Диагностика | Периодические проверки вручную или по регламенту | Непрерывный мониторинг состояния оборудования с автоматическим оповещением |
| Интеграция с другими системами | Ограниченная (пожарная сигнализация, оповещение) | Полная интеграция с вентиляцией, кондиционированием, BMS |
| Энергоэффективность | Работа на полной мощности при срабатывании | Оптимизация режимов в зависимости от текущих условий |
| Масштабируемость | Трудоёмкое расширение или модернизация | Гибкая настройка и добавление новых узлов без остановки системы |
Ошибки при монтаже клапанов дымоудаления
Монтаж клапанов дымоудаления — критически важный этап. Ошибки приводят к неработоспособности системы или ложным срабатываниям. Проблемы возникают из-за неправильного выбора места установки, нарушения герметичности и некорректного подключения к автоматике.
Чек-лист для монтажников:
- Проверяем соответствие диаметра клапана сечению воздуховода (допустимое отклонение — не более 5 %);
- Устанавливаем клапан строго по проекту с учётом направления потока;
- Используем огнестойкие уплотнители и герметики;
- Проверяем свободный ход заслонки;
- Подключаем привод к системе управления, соблюдая полярность;
- Тестируем срабатывание клапана по сигналу от пожарной сигнализации;
- Фиксируем результаты в акте скрытых работ с фотофиксацией.
Распространённые ошибки и их последствия:
| Ошибка | Последствия | Способ устранения |
|---|---|---|
| Неправильная ориентация клапана | Увеличение аэродинамического сопротивления, снижение эффективности дымоудаления | Демонтаж и повторная установка с соблюдением направления потока |
| Отсутствие герметизации стыков | Утечки воздуха, снижение давления, ложные срабатывания датчиков | Герметизация огнестойкими материалами |
| Неправильное подключение привода | Невозможность дистанционного управления, отказ при пожаре | Проверка схемы подключения и сигнальных цепей |
| Установка в зоне возможного обледенения | Заклинивание заслонки, отказ в холодное время года | Перенос клапана в отапливаемую зону или установка обогрева |
Монтаж и подключение шкафов управления
Шкафы управления — центральный элемент умных систем дымоудаления. Ошибки при монтаже и подключении приводят к сбоям, ложным срабатываниям или отказу системы.
Чек-лист для монтажа:
- Проверяем соответствие шкафа проекту: габариты, степень защиты, климатическое исполнение;
- Устанавливаем шкаф в доступном месте с учётом требований к обслуживанию и температурному режиму;
- Монтируем на несущих конструкциях с виброизолирующими креплениями;
- Подключаем силовые и сигнальные кабели с соблюдением цветовой маркировки;
- Заземляем шкаф и металлические части системы по ПУЭ;
- Проверяем работоспособность контроллеров, реле и источников питания;
- Настраиваем параметры системы по проекту;
- Тестируем взаимодействие с пожарной сигнализацией и другими системами.
Сравнение типов шкафов управления:
| Критерий | Шкафы с локальным управлением | Шкафы с интеграцией в BMS |
|---|---|---|
| Функциональность | Базовые функции дымоудаления | Расширенная логика, взаимодействие с другими системами |
| Гибкость настройки | Жёстко запрограммированные алгоритмы | Изменение логики через программное обеспечение |
| Мониторинг и диагностика | Локальное отображение, ручной сбор данных | Удалённый мониторинг, автоматическое оповещение |
| Совместимость с оборудованием | Ограничена одним производителем | Поддержка открытых протоколов (Modbus, BACnet, KNX) |
| Стоимость внедрения | Ниже за счёт простоты | Выше из-за сложности интеграции |
| Требования к персоналу | Минимальные | Высокие: обучение, знание протоколов |
Установка и наладка вентиляторов дымоудаления на кровле
Вентиляторы дымоудаления — ключевой элемент системы. Ошибки при установке и наладке снижают производительность, повышают уровень шума и вибраций, ускоряют износ оборудования.
Чек-лист для установки:
- Проверяем соответствие вентилятора проектным характеристикам;
- Устанавливаем на кровле с учётом ветровых нагрузок и снегового покрова;
- Монтируем виброизолирующие опоры;
- Подключаем воздуховоды с гибкими вставками;
- Проверяем герметичность соединений;
- Подключаем электропитание с соблюдением фазировки;
- Настраиваем частотный преобразователь для плавного пуска;
- Тестируем работу в разных режимах.
Типовые проблемы и решения:
| Проблема | Причина | Решение |
|---|---|---|
| Повышенный шум и вибрация | Неправильная установка на опорах, дисбаланс рабочего колеса | Проверяем крепления, балансируем колесо, меняем виброизоляторы |
| Снижение производительности | Засорение воздуховодов, утечки, неправильная настройка частотного преобразователя | Очищаем воздуховоды, герметизируем соединения, корректируем параметры |
| Перегрев электродвигателя | Недостаточная вентиляция, перегрузка, неисправность подшипников | Проверяем систему охлаждения, снижаем нагрузку, меняем подшипники |
| Ложные срабатывания защиты | Неправильная настройка реле, электромагнитные помехи | Корректируем уставки, используем экранированные кабели |
Испытания и пусконаладка умных систем дымоудаления
Испытания и пусконаладка — завершающий этап внедрения системы. На этом этапе выявляем ошибки проектирования и монтажа, настраиваем автоматику для корректной работы в штатных и аварийных режимах.
Чек-лист для испытаний:
- Проверяем комплектность и соответствие оборудования проекту;
- Проводим визуальный осмотр всех элементов;
- Измеряем сопротивление изоляции и заземления;
- Тестируем герметичность воздуховодов и клапанов;
- Проверяем работу вентиляторов на разных режимах;
- Тестируем срабатывание клапанов дымоудаления;
- Настраиваем параметры автоматики;
- Проводим интеграционное тестирование с BMS и пожарной сигнализацией;
- Проводим комплексные испытания в условиях, приближенных к реальным;
- Фиксируем результаты в акте пусконаладочных работ.
Ключевые параметры для контроля:
| Параметр | Метод контроля | Допустимые отклонения |
|---|---|---|
| Производительность вентиляторов | Измерение расхода воздуха анемометром или трубкой Пито | Не более ±10 % от проектного значения |
| Давление в воздуховодах | Измерение манометром или дифференциальным датчиком | Не более ±5 % от проектного значения |
| Время срабатывания клапанов | Измерение секундомером или регистрация сигнала в системе | Не более 30 секунд (уточняем по проекту) |
| Герметичность воздуховодов | Испытания на утечку сжатым воздухом или дымом | Отсутствие видимых утечек, потери не более 2 % от расхода |
| Уровень шума | Измерение шумомером в контрольных точках | Не более 60 дБ(А) (уточняем по нормам) |
| Температура электродвигателей | Измерение пирометром или встроенными датчиками | Не более 80 °C (для класса изоляции F) |
Документирование и сдача системы в эксплуатацию
Документирование обеспечивает прозрачность и контроль на всех этапах работ. Полный комплект документации необходим для сдачи системы в эксплуатацию, проведения регламентных работ и устранения неисправностей.
Чек-лист по документированию:
- Акт освидетельствования скрытых работ;
- Протоколы испытаний на герметичность, производительность и давление;
- Акт пусконаладочных работ с фактическими параметрами;
- Исполнительная схема системы;
- Паспорта и сертификаты на оборудование;
- Инструкции по эксплуатации и техническому обслуживанию;
- Журнал учёта неисправностей;
- Акт приёмки системы в эксплуатацию.
Требования к отчётности:
| Документ | Содержание | Ответственный |
|---|---|---|
| Акт скрытых работ | Описание работ, фотоматериалы, подписи исполнителей | Монтажная организация |
| Протокол испытаний | Результаты измерений, условия проведения, подписи участников | Пусконаладочная организация |
| Акт пусконаладочных работ | Фактические параметры, выявленные несоответствия, рекомендации | Пусконаладочная организация |
| Исполнительная схема | Графическое отображение системы с характеристиками | Проектная организация |
| Инструкция по эксплуатации | Порядок работы, регламент технического обслуживания, действия при неисправностях | Поставщик оборудования / Проектная организация |
| Акт приёмки в эксплуатацию | Подтверждение соответствия проектным требованиям | Заказчик, подрядчик |

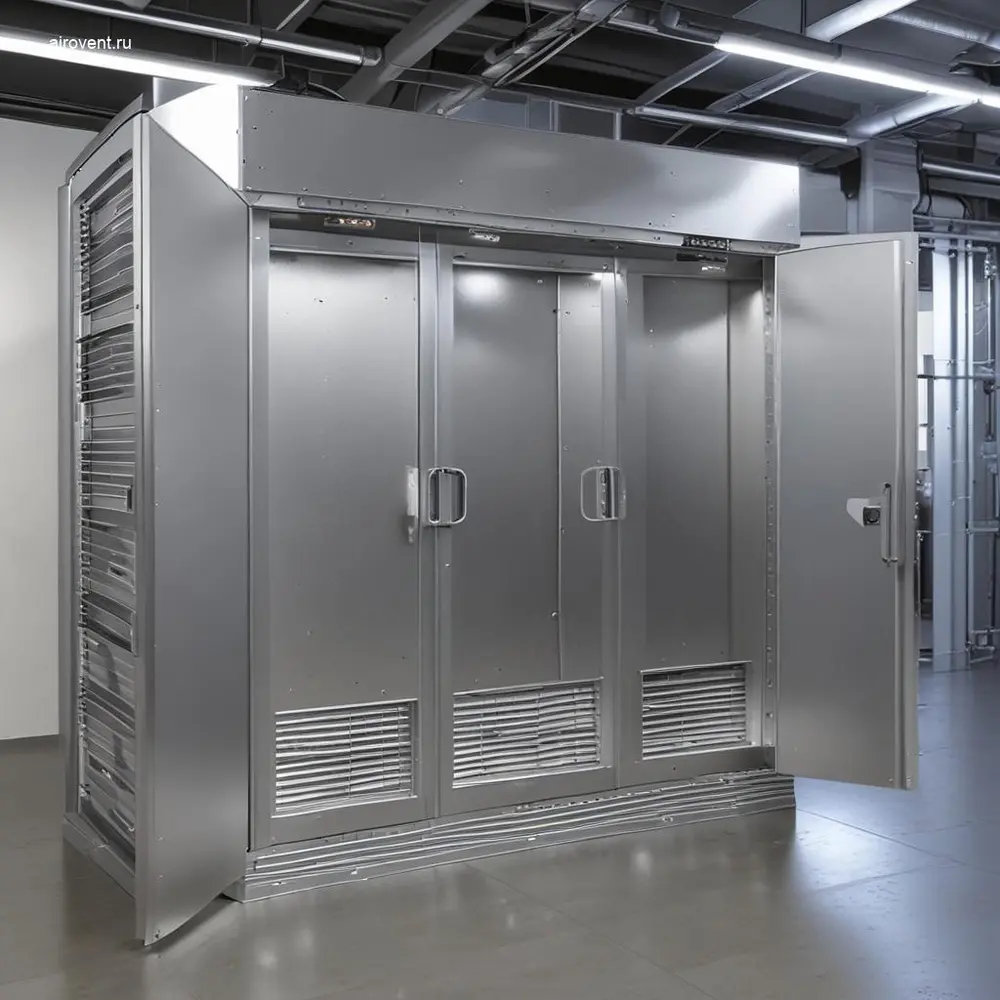

Эксплуатация и обслуживание умных систем: продление срока службы оборудования
Основные задачи эксплуатации
Умные системы вентиляции и дымоудаления интегрируют механические узлы, датчики, контроллеры и программное обеспечение. Их эксплуатация требует комплексного подхода: контроль технического состояния, настройка автоматики и оперативное устранение неисправностей.
Основные задачи эксплуатации:
- Поддержание заданных параметров воздухообмена и дымоудаления;
- Минимизация энергопотребления при сохранении работоспособности;
- Обеспечение бесперебойной работы в штатных и аварийных режимах;
- Снижение рисков отказов за счёт профилактического обслуживания.
Регулярное техническое обслуживание
- Проверяем целостность и чистоту фильтров; меняем при загрязнении свыше 50 %;
- Контролируем состояние лопаток вентиляторов и крыльчаток дымососов;
- Осматриваем электрические соединения в шкафах управления;
- Проверяем работоспособность датчиков; калибруем при отклонениях;
- Тестируем аварийные режимы: запуск резервных вентиляторов, переключение на источник бесперебойного питания;
- Анализируем логи контроллеров на наличие ошибок;
- Смазываем подшипниковые узлы по регламенту;
- Проверяем герметичность воздуховодов и дымовых каналов;
- Контролируем параметры электропитания;
- Обновляем программное обеспечение контроллеров.
Сравнение подходов к обслуживанию
| Критерий | Плановое обслуживание | Предиктивное обслуживание |
|---|---|---|
| Основание для работ | Фиксированный график (ежемесячно/ежеквартально) | Данные мониторинга в реальном времени |
| Объём работ | Полный перечень регламентных операций | Только необходимые вмешательства |
| Риск незапланированных простоев | Средний | Низкий |
| Трудозатраты персонала | Высокие | Умеренные |
| Стоимость внедрения | Низкая | Высокая |
| Применимость для критически важных систем | Ограничена | Рекомендуется |
Типовые ошибки при эксплуатации
Нарушения в эксплуатации приводят к снижению эффективности, росту эксплуатационных затрат и рискам для безопасности. Распространённые ошибки:
- Игнорирование регламентных работ. Приводит к засорению фильтров, снижению производительности, перегреву электродвигателей;
- Неправильная настройка автоматики. Вызывает ложные срабатывания или несрабатывание при угрозе;
- Отсутствие мониторинга параметров. Увеличивает вероятность внезапных отказов;
- Использование неоригинальных расходных материалов. Снижает ресурс оборудования;
- Несоблюдение условий эксплуатации. Ускоряет износ и сокращает срок службы.
Интеграция с системами диспетчеризации
Интеграция с SCADA и системами управления зданием (BMS) позволяет:
- Централизованно контролировать параметры работы;
- Оперативно реагировать на аварийные ситуации;
- Оптимизировать энергопотребление;
- Формировать отчёты по техническому состоянию.
При интеграции учитываем:
- Совместимость протоколов (Modbus, BACnet, KNX);
- Настройку уровней доступа для разных категорий пользователей;
- Резервирование каналов связи;
- Хранение исторических данных.
Обучение эксплуатационного персонала
Квалификация персонала напрямую влияет на надёжность систем. Программа обучения включает:
- Теоретическую часть: устройство оборудования, принципы работы автоматики, нормативные требования;
- Практическую часть: выполнение регламентных работ, диагностика неисправностей;
- Безопасность: правила работы с электрооборудованием, меры предосторожности;
- Аварийные сценарии: отработка действий при срабатывании сигнализации, отключении питания.
Обучение проводим не реже одного раза в год, а также при внедрении нового оборудования или изменении алгоритмов управления.
Документирование и анализ эксплуатационных данных
Систематическое ведение документации оптимизирует обслуживание и продлевает срок службы оборудования.
Ключевые документы:
- Журнал технического обслуживания: даты проведения работ, выполненные операции, заменённые расходные материалы;
- Журнал аварийных ситуаций: сбои, причины, принятые меры;
- Отчёты по энергопотреблению: динамика расхода электроэнергии;
- Акты проверок: соответствие параметров проектным требованиям.
Анализ данных помогает:
- Выявлять оборудование с повышенным износом;
- Оптимизировать график обслуживания;
- Обосновывать бюджет на ремонт и модернизацию;
- Улучшать проектные решения для новых объектов.
Умные технологии в вентиляции и противодымной защите — необходимое условие для обеспечения безопасности и энергоэффективности современных зданий. Правильное проектирование, монтаж и эксплуатация автоматизированных систем снижают затраты, минимизируют риски аварий и обеспечивают соответствие нормативным требованиям. Ключевые факторы успеха — тщательное планирование, соблюдение регламентов и регулярное техническое обслуживание. Инвестиции в умные технологии окупаются за счёт повышения надёжности и эффективности инженерных систем на протяжении всего жизненного цикла объекта.
Отзывы о компании ООО ВЕНТСТРОЙ
Вентиляция под ключ, от компании ООО Вентстрой
- Воскресенск
- Дмитров
- Долгопрудный
- Дубна
- Егорьевск
- Ивантеевка
- Клин
- Королёв
- Красноармейск
- Краснозаводск
- Куровское
- Ликино-Дулёво
- Ногинск
- Орехово-Зуево
- Павловский Посад
- Пересвет
- Пушкино
- Рошаль
- Софрино
- Сергиев Посад
- Солнечногорск
- Старая Купавна
- Талдом
- Фрязино
- Хотьково
- Черноголовка
- Шатура
- Щёлково
- Электрогорск
- Электросталь
- Электроугли
- Яхрома
